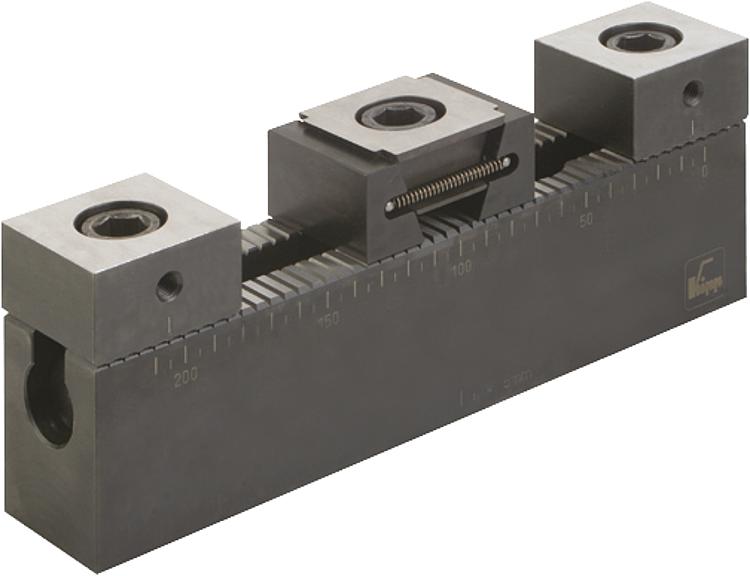

Описание товара/фотография продукта

ОписаниеМатериал:Базовая планка, упоры и клиновой зажим из улучшенной стали.Исполнение: Зубья с закаленным наружным слоем и шлифованные.
Зажимные сегменты закаленные и вороненые.Указание:В зависимости от размера зажимные сегменты имеют допуск на обработку в 3 мм (K0903.08) или 5 мм (K0903.12, K0903.16) на зажимной кулачок.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0903 Сложные системы зажима с мягкими упорами

317 kB

TechnHinweis_Mehrfach_Spannsystem_RU

200 kB

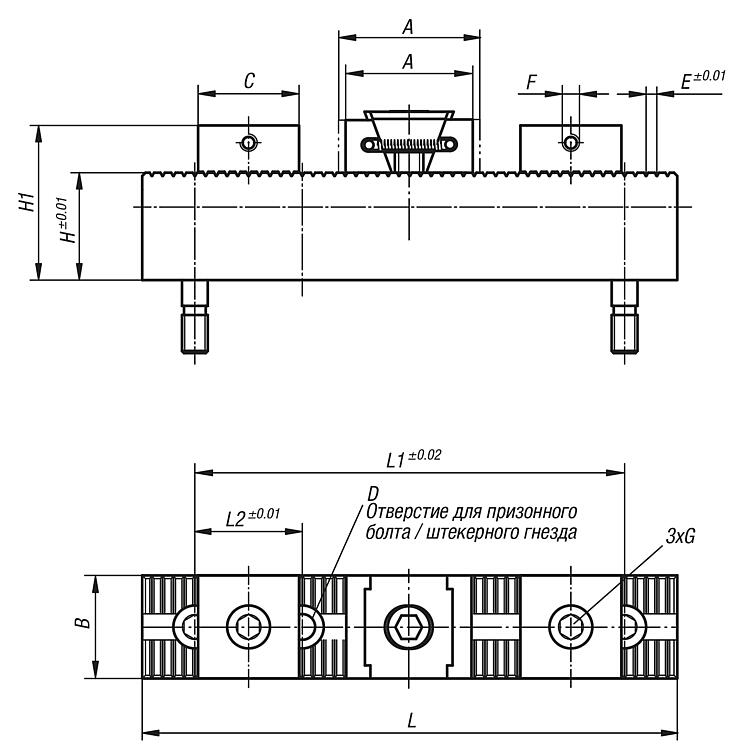

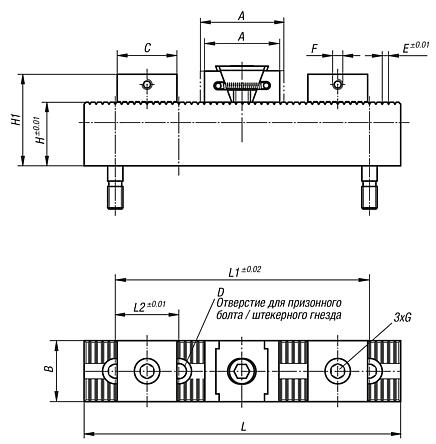

Чертежи

Выбор / фильтр товаров

Номер заказа	A мин.	A макс.	B	C	D	E	F	G Винт с цилиндрической головкой DIN 912	H	H1	L	L1	L2	Примерное зажимное усилие,кН	вес кг	Цена
K0903.08	36,5	39,5	24	31	12 H6	2,5	M5	M8x25	40	55	199	150	50	11	1,397	по запросу
K0903.12	54	59,5	48	50	12 F7	5	M8	M12x30	50	72	249	200	50	23	4,9	по запросу
K0903.16	65	72	48	50	16 F7	5	M8	M16x40	63	92	249	200	50	38	6,522	по запросу
