        Ручки трубчатые, углепластик, с основанием из нержавеющей стали

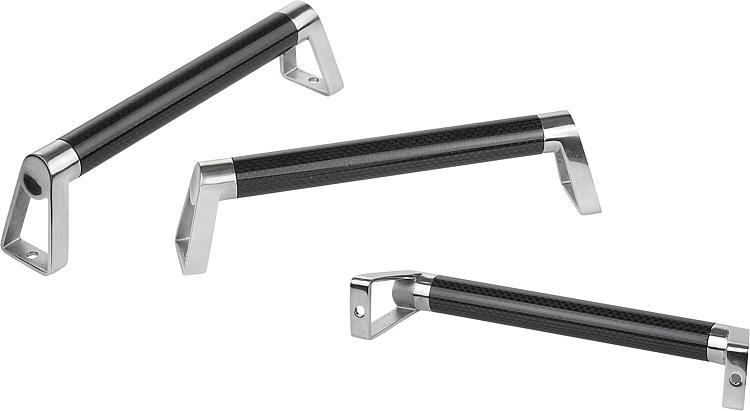

Описание товара/фотография продукта

ОписаниеМатериал:

Плечо ручки из нержавеющей стали 1.4308.
Соединительная трубка из углепластика (CFK).

Исполнение: Плечо ручки, полированное.
Соединительная трубка из углепластика покрыта бесцветным лаком.Указание:Для закрепления трубчатых ручек применяются болты с шестигранной головкой из нержавеющей стали DIN EN ISO 4017.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0782 Ручки трубчатые, углепластик, с основанием из нержавеющей стали

119 kB

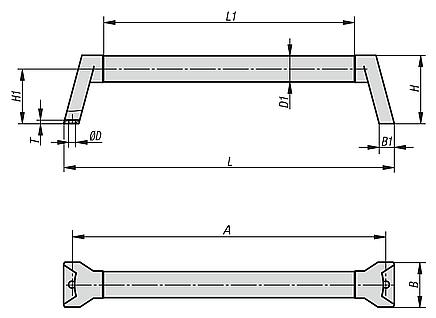

Чертежи

Выбор / фильтр товаров

Номер заказа	A	B	B1	D	D1	H	H1	L	L1	T	Допустимая нагрузка Н	Цена
K0782.250251	250	43	14,5	6,6	25	65,5	52,5	266	190	3,5	1000	по запросу
K0782.300251	300	43	14,5	6,6	25	65,5	52,5	316	240	3,5	1000	по запросу
K0782.350251	350	43	14,5	6,6	25	65,5	52,5	366	290	3,5	1000	по запросу
K0782.350351	350	57,7	18,6	6,6	35	85,5	67,5	371	270	4,5	1000	по запросу
K0782.400351	400	57,7	18,6	6,6	35	85,5	67,5	421	320	4,5	1000	по запросу
K0782.450351	450	57,7	18,6	6,6	35	85,5	67,5	471	370	4,5	1000	по запросу
