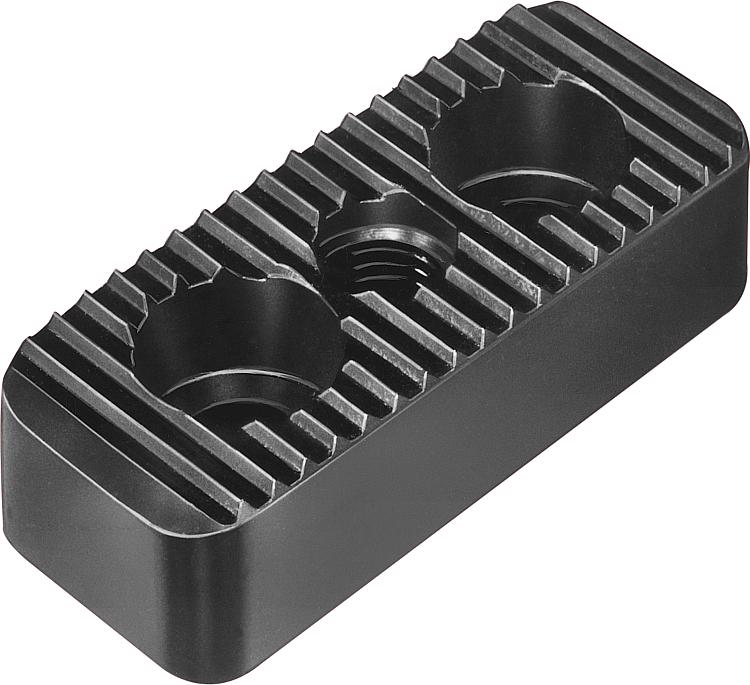

Описание товара/фотография продукта

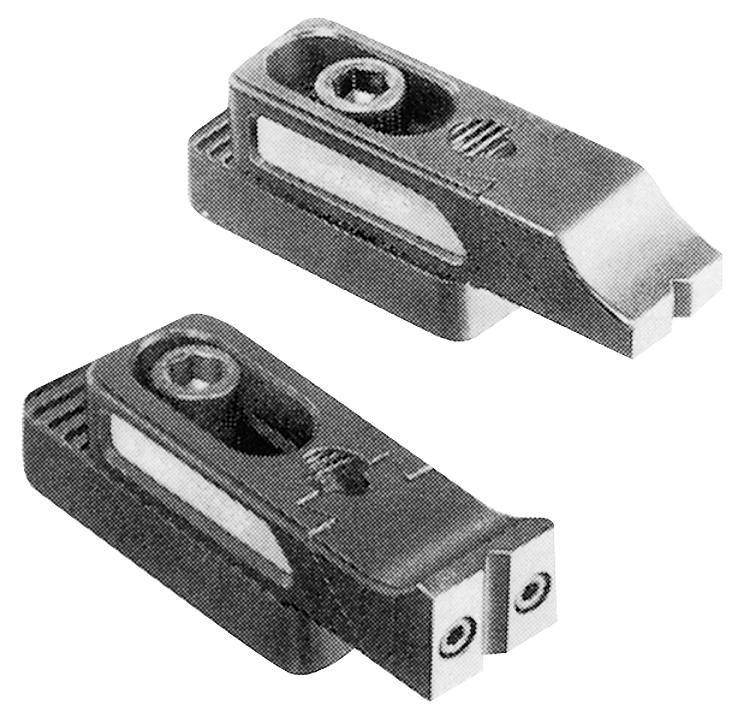

ОписаниеМатериал:Углеродистая сталь.Исполнение: вороненная.Указание:Несущие пластины служат для позиционирования глубинных зажимов, регулируемых, ступенчатых и глубинных зажимов, ступенчатых .

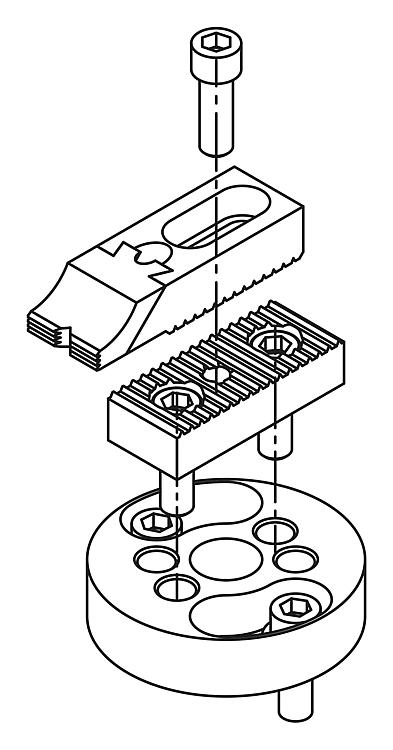

Сквозные отверстия (G) для винтов с цилиндрической головкой DIN 912 служат для закрепления несущей пластины на соответствующих базовых элементах. Резьбовые отверстия (F) служат для закрепления глубинных зажимов.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0853 Несущие пластины

486 kB

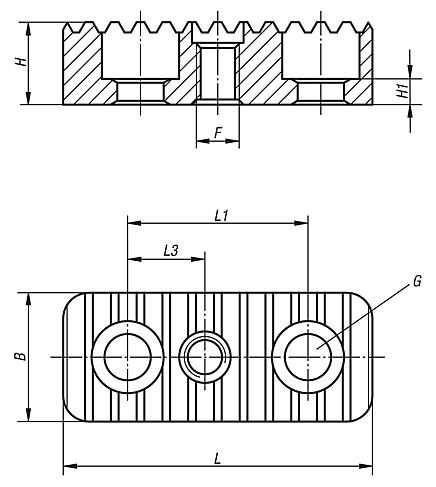

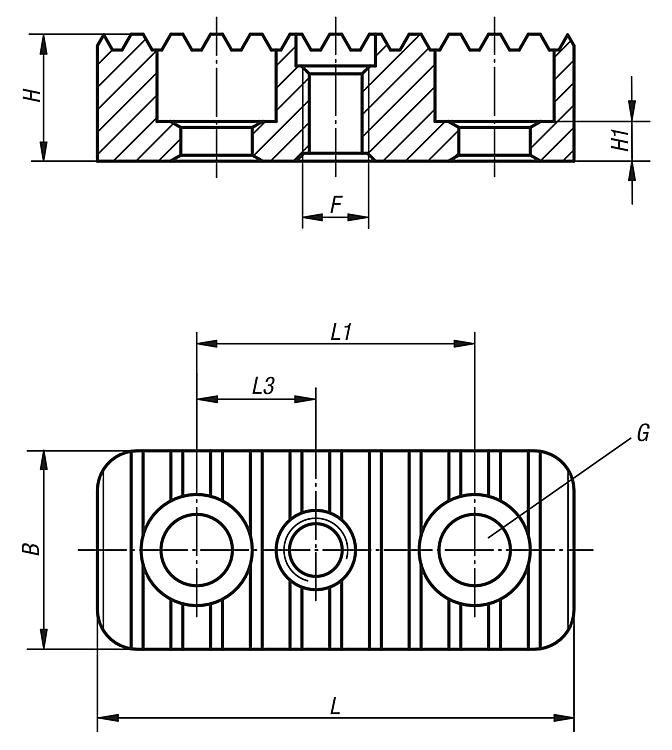

Чертежи

Выбор / фильтр товаров

Номер заказа	B	F	G Сквозное отверстие для винта с цилиндрической головкой DIN 912	H	H1	L	L1	L3	Цена
K0853.94008116	25	M8	M8	16	7	50	25	12,5	по запросу
K0853.94008120	25	M8	M8	20	9	50	25	12,5	по запросу
K0853.94008125	25	M8	M8	25	13	50	25	12,5	по запросу
K0853.94008132	25	M8	M8	32	20	50	25	12,5	по запросу
K0853.94008140	25	M8	M8	40	28	50	25	12,5	по запросу
K0853.94012020	35	M12	M12	20	5	85	50	20	по запросу
K0853.94012025	35	M12	M12	25	12	85	50	20	по запросу
K0853.94012032	35	M12	M12	32	12	85	50	20	по запросу
K0853.94012040	35	M12	M12	40	12	85	50	20	по запросу
K0853.94012050	35	M12	M12	50	12	85	50	20	по запросу
K0853.94016025	40	M16	M16	25	6	90	50	25	по запросу
K0853.94016032	40	M16	M16	32	13	90	50	25	по запросу
K0853.94016040	40	M16	M16	40	15	90	50	25	по запросу
K0853.94016050	40	M16	M16	50	15	90	50	25	по запросу
K0853.94016063	40	M16	M16	63	15	90	50	25	по запросу
