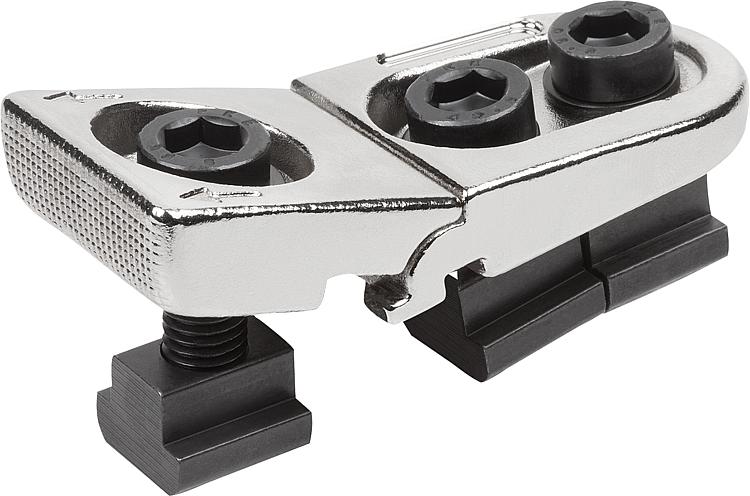

Описание товара/фотография продукта

ОписаниеМатериал:Зажимной элемент (спереди) из нержавеющей стали 1.7225.
Удерживающий элемент (сзади) из нержавеющей стали 1.0503.
Винты с цилиндрической головкой и пазовые сухари из стали, класс прочности 8.8.
Исполнение: Детали из нержавеющей стали закалены и оцинкованы.
Стальные части, вороненые.

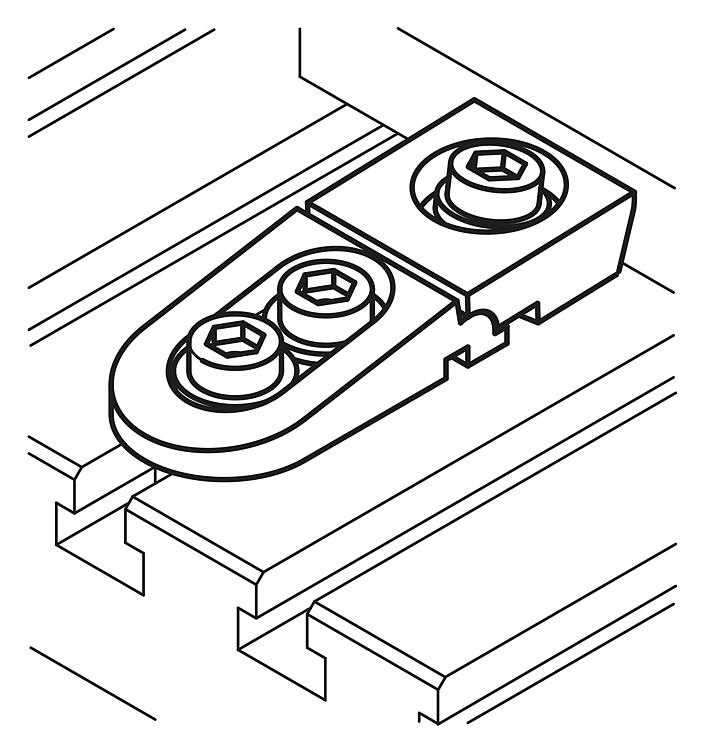

Указание:Плоские зажимы для T-образного паза позволяют зажимать обрабатываемые детали с очень небольшой высотой. Благодаря силе нижнего прижима обрабатываемая деталь дополнительно прижимается к столу станка. Применение:1. Вставьте плоский зажим в T-образный паз стола станка и продвиньте его до обрабатываемой детали.
2. Затяните крепежные винты (удерживающий элемент) в соответствии с моментом затяжки.
3. При затягивании зажимного винта (зажимной элемент) выполняется зажим обрабатываемой детали.
Особенности:
RoHS
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K1413 Зажимы плоские для Т-пазов 331 kB

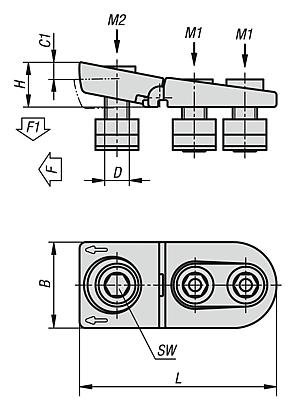

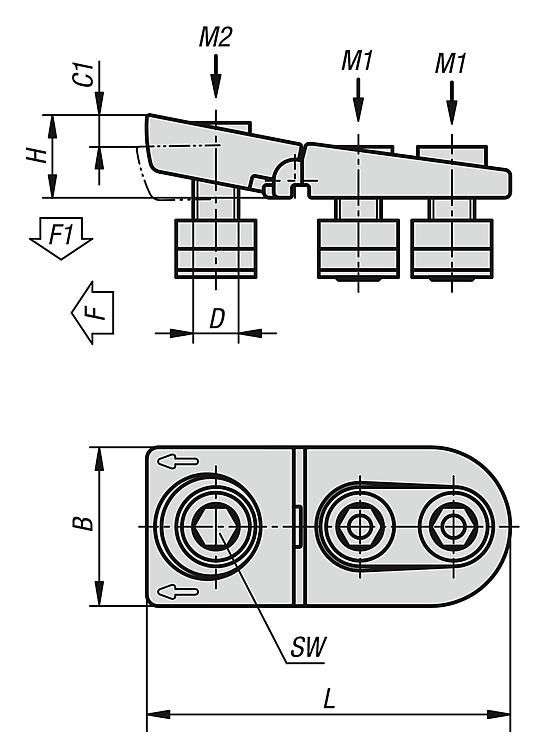

Чертежи

Зажимы плоские для Т-пазов

Выбор / фильтр товаров

Номер заказаШирина
паза
BC1D

HLSWF
кН
F1,
кН
Момент затяжки
M1
Нм
Момент затяжки
M2
Нм
CADПринадл.ЦенаЗаказать
K1413.121414448M122511210157,56552 по запросу
K1413.1618185610M1630132142512,5150120 по запросу
K1413.2022226211M2035155173618300240 по запросу
