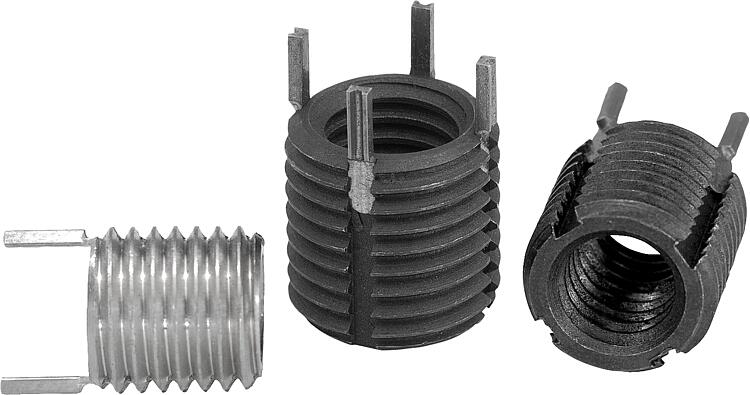

Описание товара/фотография продукта

ОписаниеМатериал:Резьбовая вставка из стали или нержавеющей стали.Исполнение: пассивирован.Указание:Резьбовые вставки делают возможным вторичное использование или ремонт поврежденных, вырванных и заеденных резьбовых отверстий. Таким образом возможно исправление производственного брака на высокоценных продуктах.
Резьбовые вставки подходят для применения в различных материалах, даже для легких сплавов и отливок.
Вставки с внутренней резьбой больше чем M6, поставляются с 4 вместо 2 шпонками.
Доп. отклонения от нормы: Для представленной резьбы допуск соответствует среднему, т. е. 6H для гаечной резьбы и 6g для резьбы болта. Остаточная масса ±0,25 мм.

Технические указания см. в руководстве по эксплуатации для резьбовых вставок.Преимущества:- Легкий и быстрый монтаж.
- Вставка фиксируется шпонками, что предотвращает скручивание из-за перекашивания или вибраций.

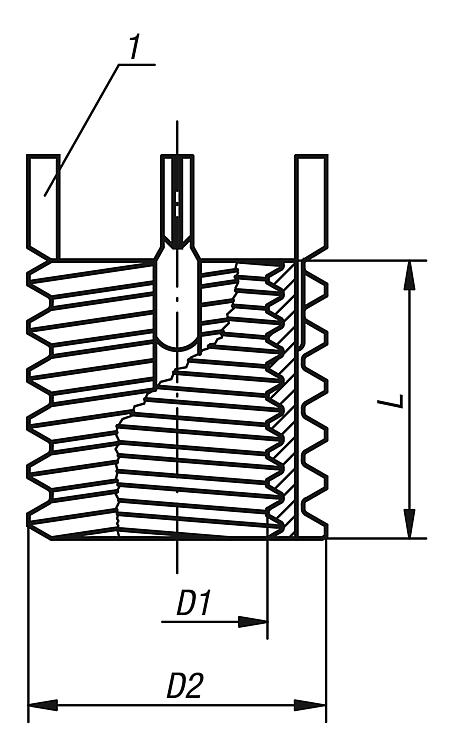

- Кроме монтажного инструмента не требуются никакие специальные устройства.Указание на чертеже:

1) Стопорная шпонка

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0398 Вставки резьбовые

206 kB

Руководство по эксплуатации резьбовых вставок

69,3 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Материал основы	D1 Внутренняя резьба	D2 Наружная резьба	L Длина	Установка, диаметр сверла	Установка, зенкование Ø +0,25	Установка, метчик	Установка, минимальная высота профиля резьбы	Разборка, диаметр сверла	Разборка, глубина сверления	номер заказа монтажный инструмент	Цена
K0398.05	Сталь	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	по запросу
K0398.06	Сталь	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	по запросу
K0398.08	Сталь	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	по запросу
K0398.08X1	Сталь	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	по запросу
K0398.10	Сталь	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	по запросу
K0398.10X125	Сталь	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	по запросу
K0398.12	Сталь	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	по запросу
K0398.12X125	Сталь	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	по запросу
K0398.105	нержавеющая сталь	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	по запросу
K0398.106	нержавеющая сталь	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	по запросу
K0398.108	нержавеющая сталь	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	по запросу
K0398.108X1	нержавеющая сталь	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	по запросу
K0398.110	нержавеющая сталь	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	по запросу
K0398.110X125	нержавеющая сталь	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	по запросу
K0398.112	нержавеющая сталь	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	по запросу
K0398.112X125	нержавеющая сталь	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	по запросу
