Прихваты регулируемые прямые, с болтом

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Зажимные элементы
      - Прихваты регулируемые прямые, с болтом

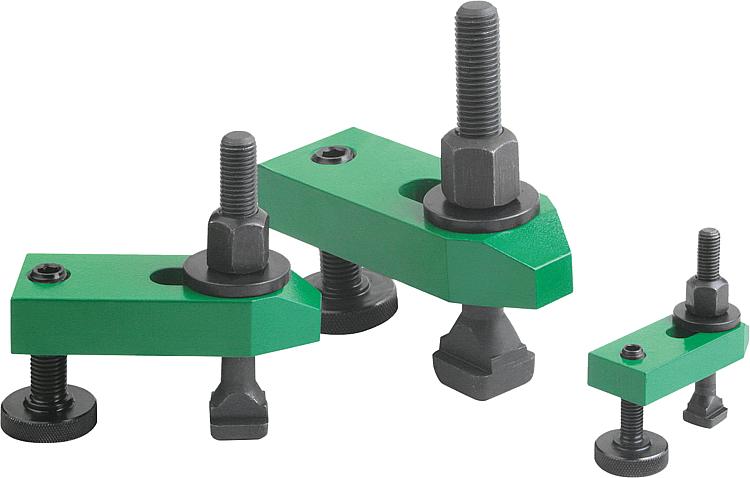

Описание товара/фотография продукта

ОписаниеМатериал:Сталь закаленная.
Болты до 8.8 закалённые.Исполнение: Прихваты покрашены. Болты воронённые.Указание:F зависит от глубины паза по DIN 650.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0003 Прихваты регулируемые прямые, с болтом

172 kB

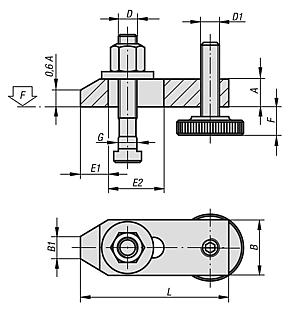

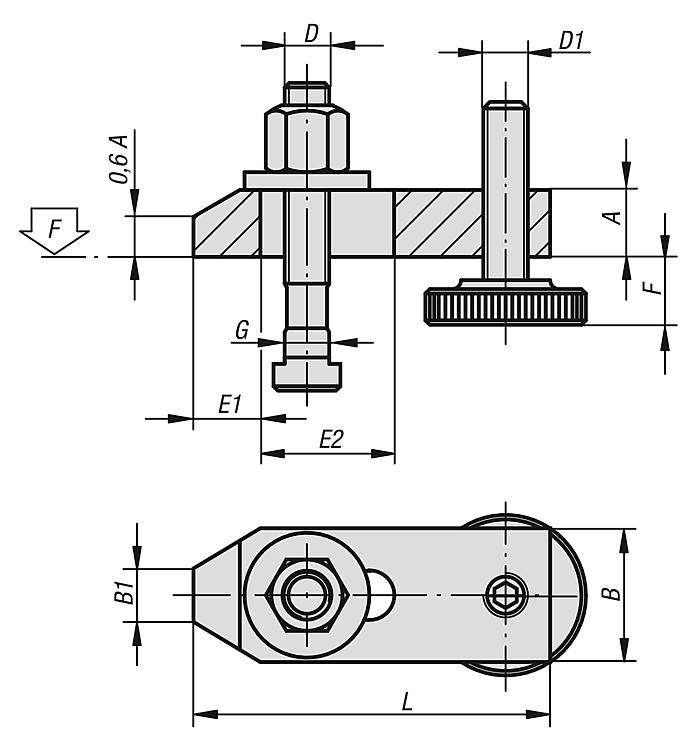

Чертежи

Выбор / фильтр товаров

Номер заказа	L	A	B	B1	E1	E2	F	G для T-паза	D	D1	F кН	Цена
K0003.1010	80	15	30	12	15	30	8-32	10	M10x80	M10	13,9	по запросу
K0003.1212	100	20	40	14	21	40	10-40	12	M12x100	M12	20,2	по запросу
K0003.1214	100	20	40	14	21	40	10-38	14	M12x100	M12	20,2	по запросу
K0003.1616	125	25	50	18	26	45	13-49	16	M16x125	M16	37,8	по запросу
K0003.1618	125	25	50	18	26	45	13-46	18	M16x125	M16	37,8	по запросу
K0003.2020	160	30	60	22	30	60	16-65	20	M20x160	M20	58,8	по запросу
K0003.2022	160	30	60	22	30	60	16-65	22	M20x160	M20	58,8	по запросу
