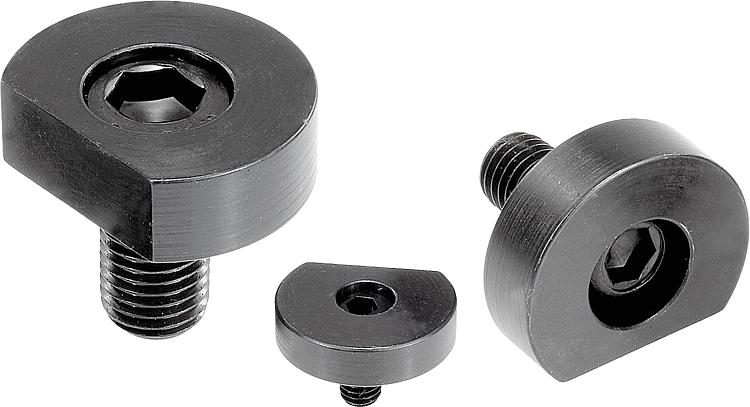

Описание товара/фотография продукта

ОписаниеМатериал:Болт эксцентриковый, легированная сталь.
Шайба прижимная, сталь.Исполнение: Эксцентриковый болт, вороненый.
Шайба прижимная, вороненая.Указание:Зажимной эксцентрик имеет шайбу, на которой фрезерован плоский уступ (размер А). Это обеспечивает жесткое стопорение для круглых, профилированных или подвижных заготовок. Срезанный край находится на том же расстоянии от центра винта, что и зажимной эксцентрик K0026, так что шайбы при необходимости можно заменить.

A = Отступ от заготовки до центра резьбы (натяжного болта).
D1 min. = размер, который имеется для контурного фрезерования.По запросу:Заменяемые эксцентриковые болты.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0022 Эксцентрики зажимные геометрические

167 kB

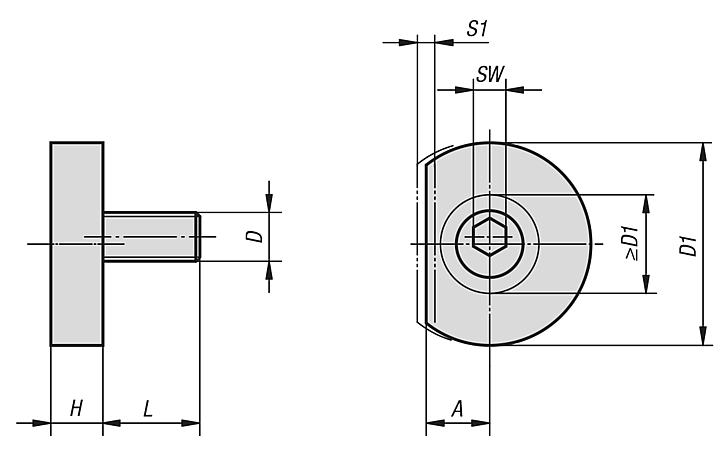

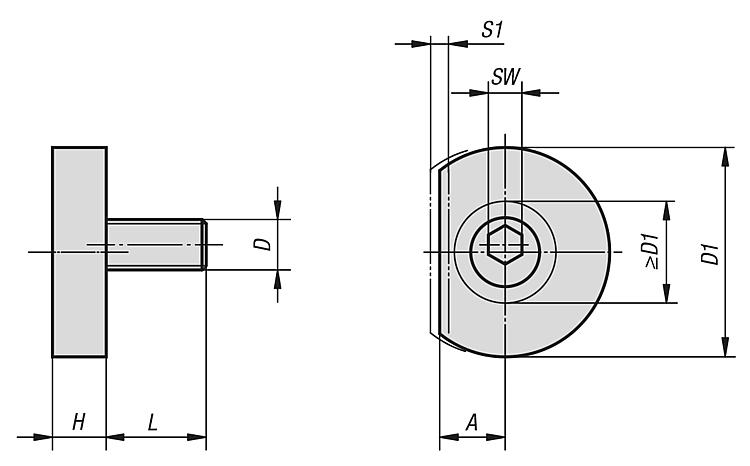

Чертежи

Выбор / фильтр товаров

Номер заказа	A	D	D1	D1 мин.	H	L	SW	S1 (путь зажима)	Зажимное усилие, кН	Цена
K0022.06	7,8	M6	24,9	12,1	6,4	11,9	4	1,01	3,3	по запросу
K0022.10	10,2	M10	31,2	17,2	8,9	18	7	1,52	8,9	по запросу
K0022.12	12,7	M12	37,6	22,4	11,4	22,9	8	2,03	17,8	по запросу
K0022.16	15	M16	43,9	26,1	14	28,6	12	2,54	26,7	по запросу
