Защелки натяжные регулируемые усиленной конструкции
K0052

Защелки натяжные регулируемые усиленной конструкции

назад

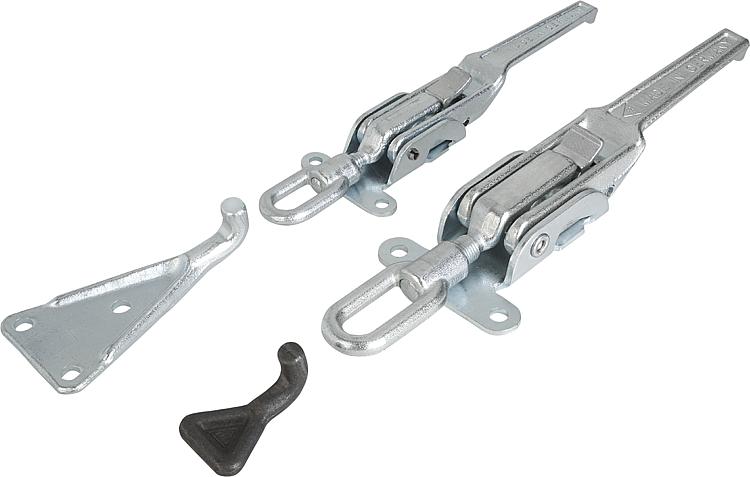

Описание товара/фотография продукта

ОписаниеМатериал:Сталь.Исполнение: оцинкованно с синим пассивированием.Крюк.
Форма B (привариваемый),чистый.
Указание:Усиленные, кованые натяжные защелки, предназначенные для высоких нагрузок при растяжении, применяются преимущественно для грузового и сельскохозяйственного машиностроения, а также на строительных установках. В закрытом состоянии защелка запирается фиксатором для предотвращения случайного открывания.

Для компенсации допусков и создания достаточного зажимного усилия положение скобы регулируется шпинделем (D1).

Крюки заказываются отдельно в желаемом исполнении.

Удерживающую силу F1 обеспечивает натяжная защелка, а не крюк.
Особенности:
RoHS
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K0052 Защелки натяжные регулируемые усиленной конструкции 170 kB

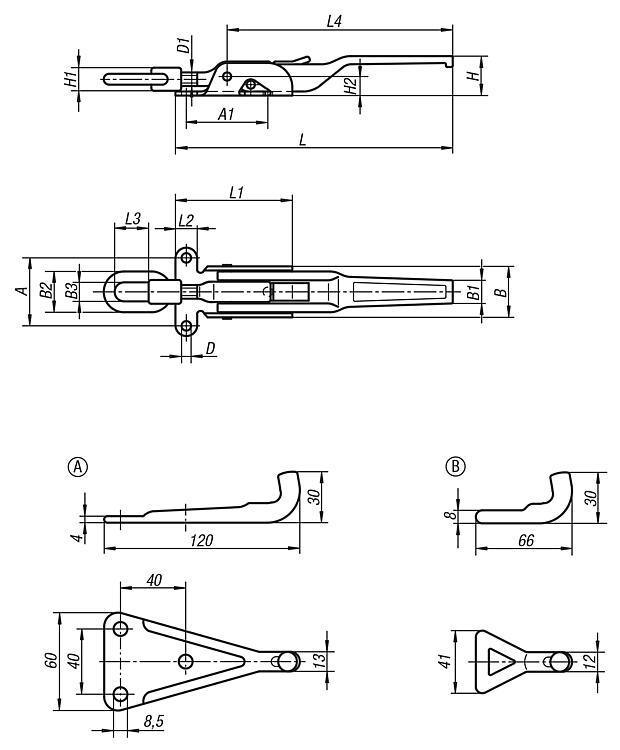

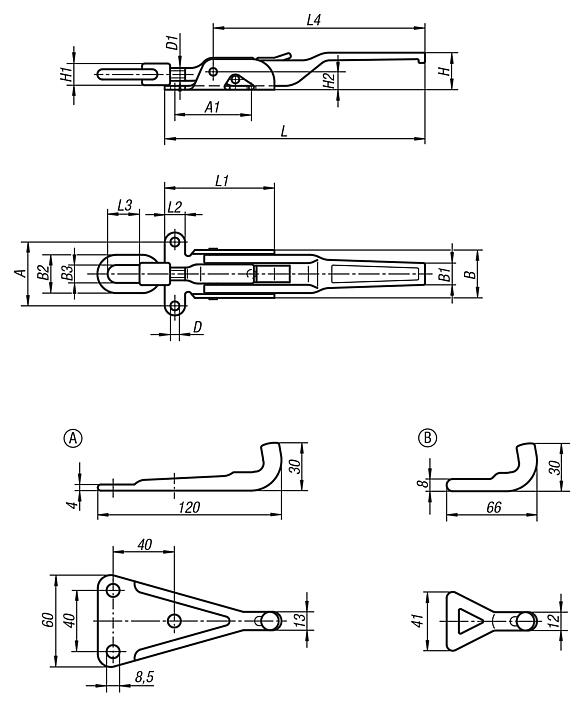

Чертежи (общий обзор)

Защелки натяжные регулируемые усиленной конструкции

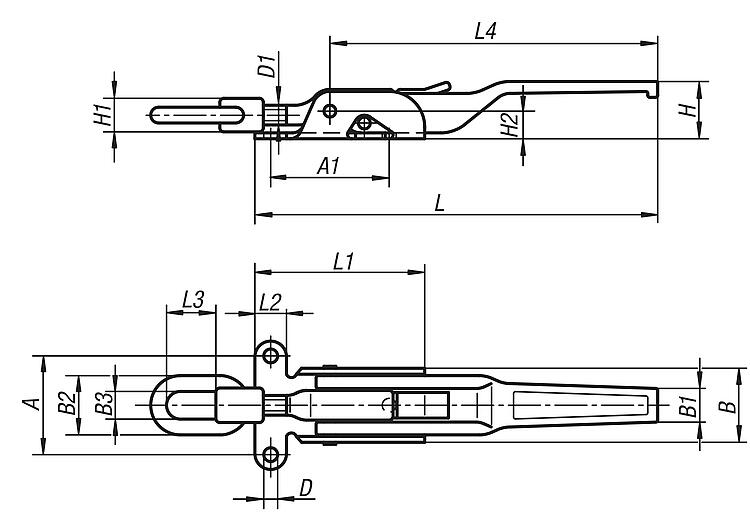

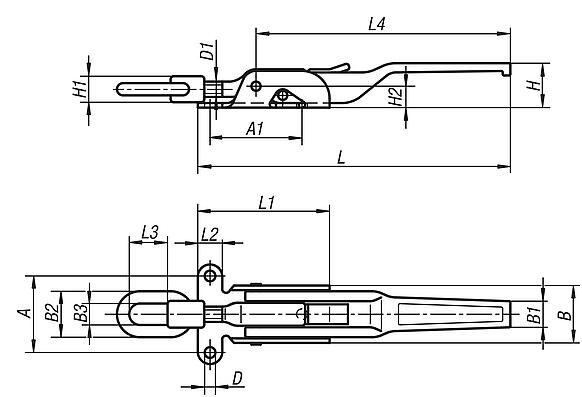

Защёлки натяжные регулируемые, усиленная конструкция, форма A

подробнее

Чертежи

Защёлки натяжные регулируемые, усиленная конструкция, форма A

Выбор / фильтр товаров

Номер заказа

AA1BB1B2B3D

D1HH1H2LL1L2L3L4Усилие
зажима
F1 Н
CADПринадл.ЦенаЗаказать
K0052.17020414962371830147M1030171420486162516520000 по запросу
K0052.18523716582502036158,5M14x1,5322018237104214019030500 по запросу

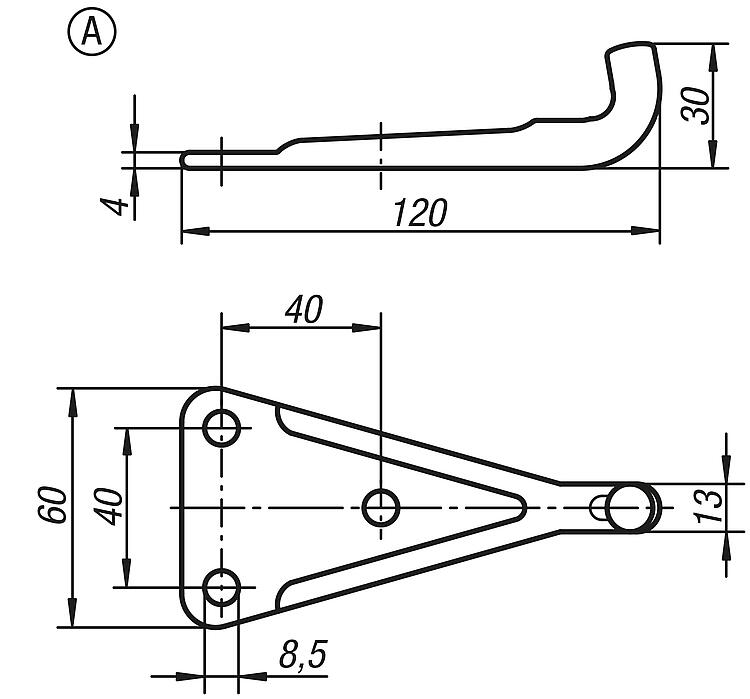

Крюки формы A

подробнее

Чертежи

Крюки формы A

Выбор / фильтр товаров

Номер заказа

ФормаCADПринадл.ЦенаЗаказать
K0052.91851201A по запросу

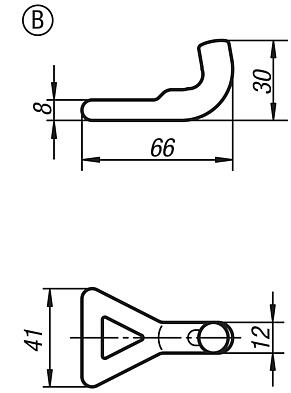

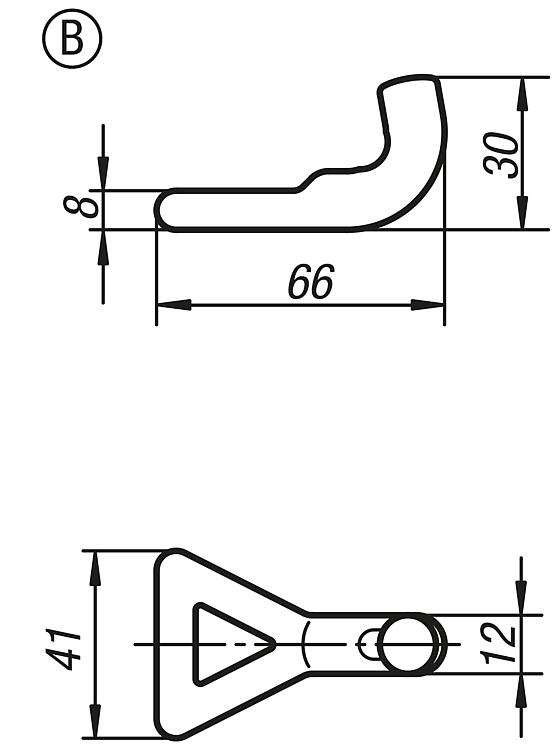

Крюк, форма В

подробнее

Чертежи

Крюк, форма В

Выбор / фильтр товаров

Номер заказа

ФормаCADПринадл.ЦенаЗаказать
K0052.92000601B по запросу
