Магниты (опора плоская) самарий-кобальт (SmCo)

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Магниты
    - Магниты (опора плоская) самарий-кобальт (SmCo)

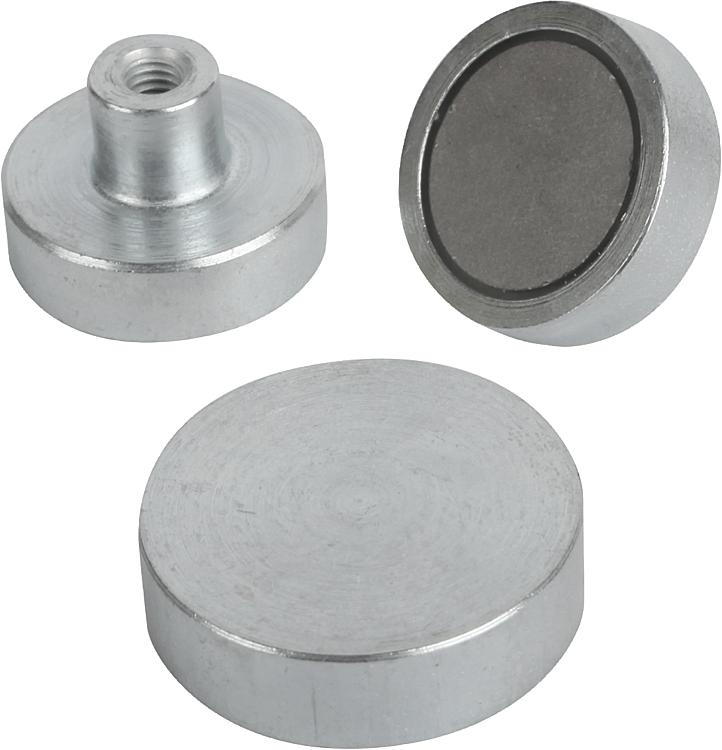

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Корпус из стали.
Магнитный сердечник, самарий-кобальт (SmCo).Исполнение: Корпус оцинкован.Указание:Плоский магнит, экранированная система. Плоские магниты с сердечником SmCo обладают силой сцепления в три-пять раз больше, чем плоские магниты из альнико (AlNiCo) или магнитотвердого феррита.Диапазон температур:макс. 200 °CУказание на чертеже:

1) Поверхность сцепления

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0550 Магниты (опора плоская) самарий-кобальт (SmCo)

146 kB

Технические данные по удерживающим магнитам (магнитным захватам)

94 kB

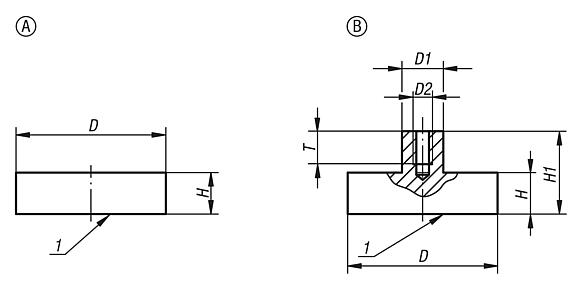

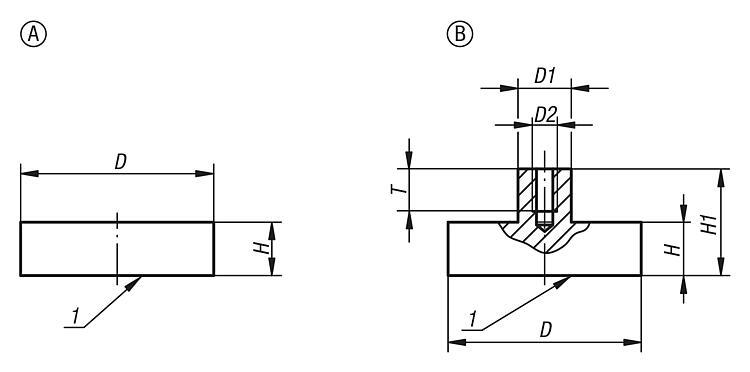

Чертежи (общий обзор)

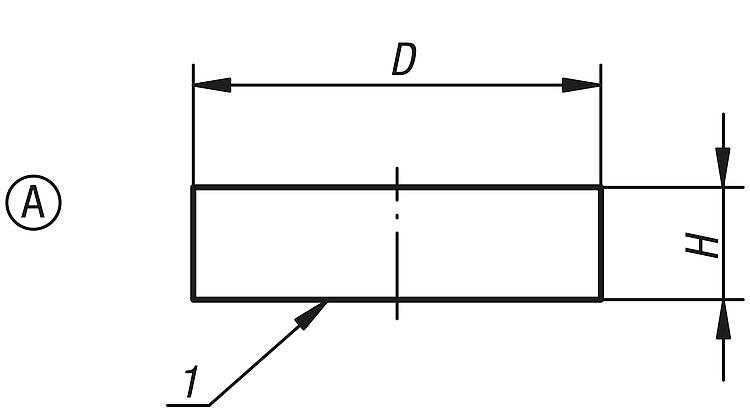

Магниты (опора плоская), самарий-кобальт (SmCo), форма A

подробнее

Чертежи

Магниты (опора плоская), самарий-кобальт (SmCo), форма A

Выбор / фильтр товаров

Номер заказа	Форма	D	H	Сила сцепления, Н	Цена
K0550.01	A	6 ±0,15	4,5	5	по запросу
K0550.02	A	8 ±0,15	4,5	11	по запросу
K0550.03	A	10 ±0,15	4,5	20	по запросу
K0550.04	A	13 ±0,15	4,5	40	по запросу
K0550.05	A	16 ±0,15	4,5	60	по запросу
K0550.06	A	20 ±0,15	6	90	по запросу
K0550.07	A	25 ±0,15	7	150	по запросу
K0550.08	A	32 ±0,20	7	220	по запросу

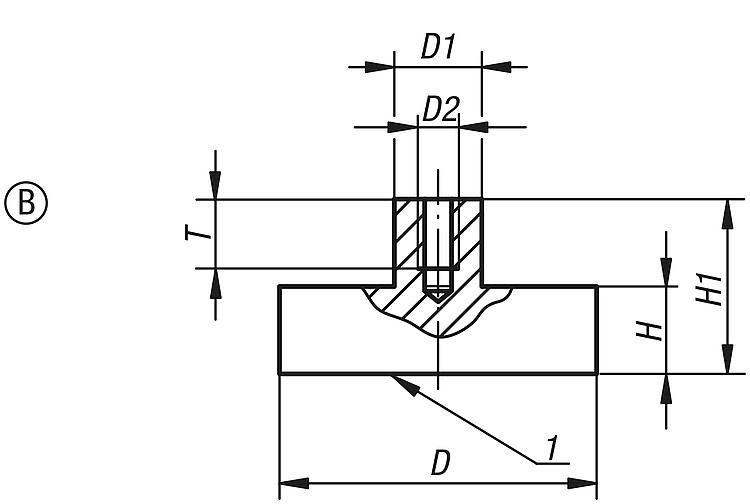

Магниты (опора плоская), самарий-кобальт (SmCo), форма B

подробнее

Чертежи

Магниты (опора плоская), самарий-кобальт (SmCo), форма B

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	D2	H	H1	T	Сила сцепления, Н	Цена
K0550.11	B	6 ±0,15	6	M3	4,5	11,5	6	5	по запросу
K0550.12	B	8 ±0,15	6	M3	4,5	11,5	6	11	по запросу
K0550.13	B	10 ±0,15	6	M3	4,5	11,5	6	20	по запросу
K0550.14	B	13 ±0,15	6	M3	4,5	11,5	6	40	по запросу
K0550.15	B	16 ±0,15	6	M4	4,5	11,5	6	60	по запросу
K0550.16	B	20 ±0,15	8	M4	6	13	7,5	90	по запросу
K0550.17	B	25 ±0,15	8	M4	7	14	7,5	150	по запросу
K0550.18	B	32 ±0,20	10	M5	7	15,5	8,5	220	по запросу
