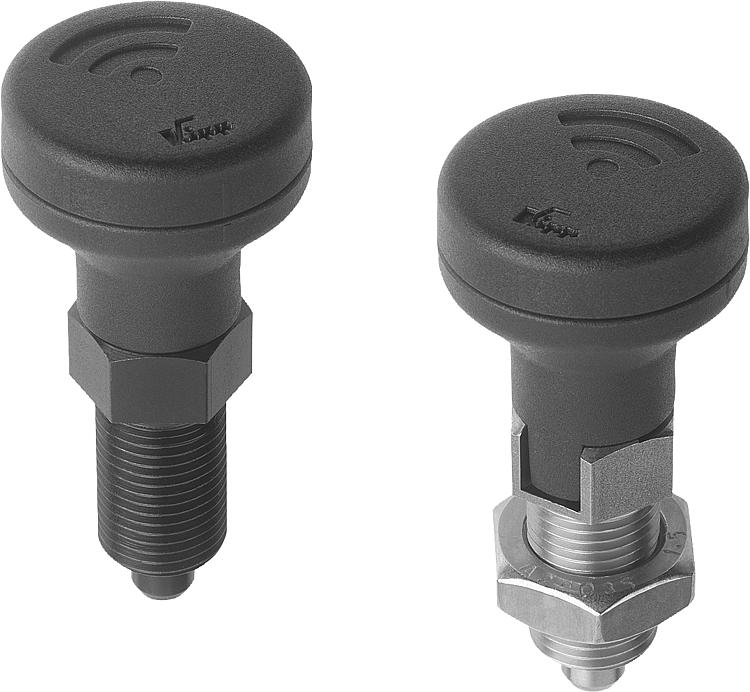

K1495Стопорный штифт с датчиком состояния |
назад |
|
|
ОписаниеОписание продукта:Упорные штифты применяются в тех случаях, когда необходимо предотвратить изменение положения фиксации вследствие воздействия поперечных сил. Примеры: фиксация длины и высоты, а также фиксация в определенном положении в машиностроении, специальном машиностроении и производстве приборов и мебели.
Для упорных штифтов с датчиком состояния можно определять и обрабатывать состояние активации электронным методом.

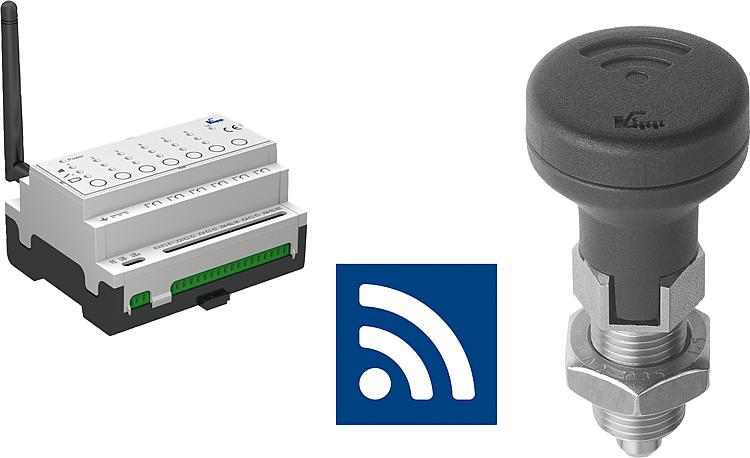

Передача состояния активации осуществляется на мобильное устройство или на шлюз K1494 беспроводным методом по Bluetooth. Комбинация из упорных штифтов с датчиком состояния и сетевым шлюзом используется для обработки сигнала, например в системе управления машиной.
Упорный штифт обеспечивается электропитанием от встроенного кнопочного элемента питания, который можно заменить по необходимости.Материал:Исполнение из стали:
резьбовая втулка и упорный штифт, автоматная сталь.
Исполнение из нержавеющей стали:
упорный штифт, закаленный:
резьбовая втулка 1.4305.
Упорный штифт 1.4034.
Упорный штифт, не закаленный:
резьбовая втулка 1.4305.
Упорный штифт 1.4305.
Грибковая ручка и крышка, термопласт.Исполнение: Исполнение из стали: втулка с резьбой, вороненая. Стопорный штифт; закаленный, отшлифованный и вороненый.
Исполнение из нержавеющей стали: Резьбовая втулка без покрытия. стопорный штифт, закаленный, шлифованный и чистый. Стопорный штифт, не закаленный, отшлифованный и без покрытия.
Грибковая ручка черно-серая. Крышка серая прозрачная.Технические данные:См. техническое описание.Применение:Упорный штифт с датчиком состояния позволяет управлять процессом в зависимости от рабочего состояния. Одновременно гарантируется, что упорный штифт находится в надлежащем рабочем состоянии.Преимущества:Беспроводная передача сигнала о состоянии включения. Не требуются дорогостоящие кабельные соединения. Интеллектуальное управление аккумуляторами обеспечивает длительную работу. Без выступающих контуров.Принадлежности:Сетевой шлюз K1494Безопасность:Упорные штифты с датчиком состояния не подходят для защиты людей.Указание на чертеже:Форма A: без паза, без стопорной гайки Форма B: без паза, со стопорной гайкой Форма C: с пазом, без стопорной гайки Форма D: с пазом, со стопорной гайкой Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

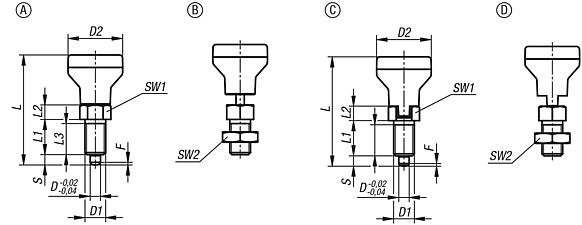

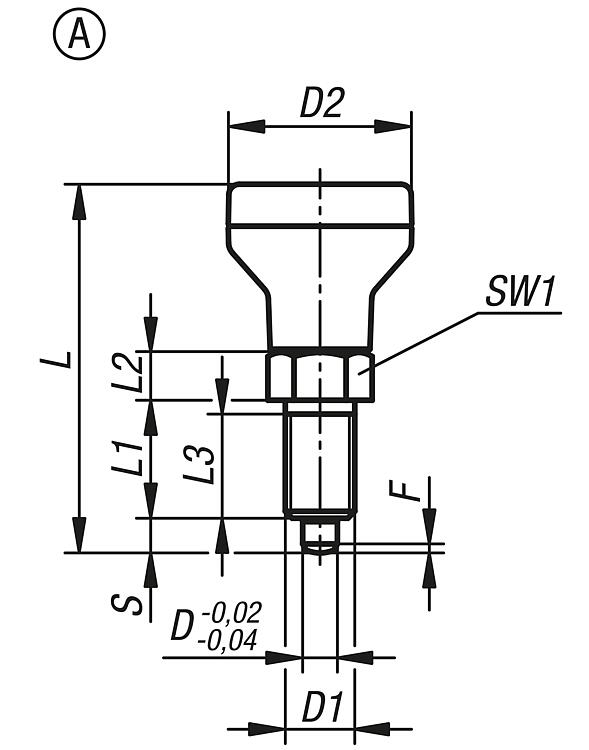

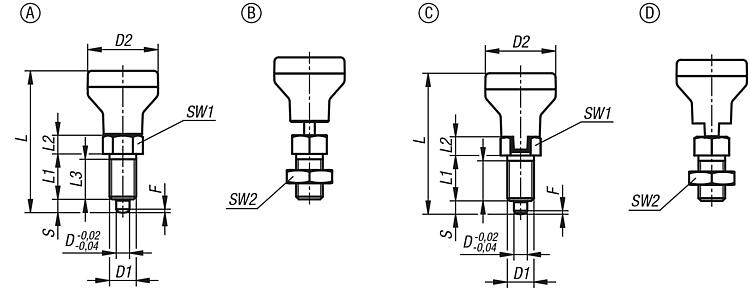

Стопорный штифт с датчиком состояния, форма A |
подробнее |
Номер заказа | Форма | Материал основы | Поверхность корпуса | D | D1 | D2 | Ход S | L | L1 | L2 | L3 | SW1 | F x 30° | Ход S | Начальная упругость F1 прибл., Н | Конечная упругость F2 прибл., Н | CAD | Принадл. | Цена | Заказать |
---|
K1495.1105 | A | Сталь | Закаленный | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.1206 | A | Сталь | Закаленный | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.1308 | A | Сталь | Закаленный | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.1410 | A | Сталь | Закаленный | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.1412 | A | Сталь | Закаленный | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | по запросу | | K1495.01105 | A | нержавеющая сталь | Закаленный | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.01206 | A | нержавеющая сталь | Закаленный | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.01308 | A | нержавеющая сталь | Закаленный | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.01410 | A | нержавеющая сталь | Закаленный | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.01412 | A | нержавеющая сталь | Закаленный | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | по запросу | | K1495.11105 | A | нержавеющая сталь | незакалённый | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.11206 | A | нержавеющая сталь | незакалённый | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.11308 | A | нержавеющая сталь | незакалённый | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.11410 | A | нержавеющая сталь | незакалённый | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.11412 | A | нержавеющая сталь | незакалённый | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | по запросу | |
|
Стопорный штифт с датчиком состояния, форма B |
подробнее |
Номер заказа | Форма | Материал основы | Поверхность корпуса | D | D1 | D2 | Ход S | L | L1 | L2 | L3 | SW1 | SW2 | F x 30° | Ход S | Начальная упругость F1 прибл., Н | Конечная упругость F2 прибл., Н | CAD | Принадл. | Цена | Заказать |
---|
K1495.2105 | B | Сталь | Закаленный | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.2206 | B | Сталь | Закаленный | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.2308 | B | Сталь | Закаленный | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.2410 | B | Сталь | Закаленный | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.2412 | B | Сталь | Закаленный | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | по запросу | | K1495.02105 | B | нержавеющая сталь | Закаленный | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.02206 | B | нержавеющая сталь | Закаленный | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.02308 | B | нержавеющая сталь | Закаленный | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.02410 | B | нержавеющая сталь | Закаленный | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.02412 | B | нержавеющая сталь | Закаленный | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | по запросу | | K1495.12105 | B | нержавеющая сталь | незакалённый | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.12206 | B | нержавеющая сталь | незакалённый | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.12308 | B | нержавеющая сталь | незакалённый | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.12410 | B | нержавеющая сталь | незакалённый | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.12412 | B | нержавеющая сталь | незакалённый | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | по запросу | |
|

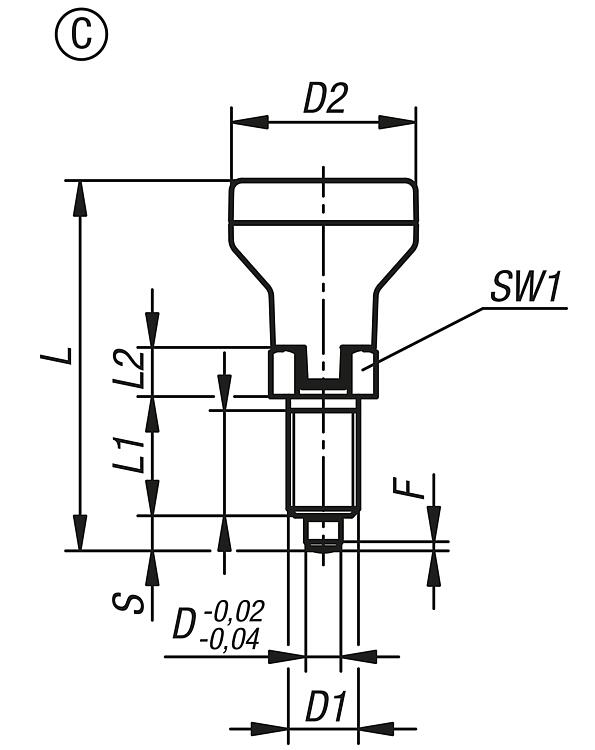

Стопорный штифт с датчиком состояния, форма C |
подробнее |
Номер заказа | Форма | Материал основы | Поверхность корпуса | D | D1 | D2 | Ход S | L | L1 | L2 | L3 | SW1 | F x 30° | Ход S | Начальная упругость F1 прибл., Н | Конечная упругость F2 прибл., Н | CAD | Принадл. | Цена | Заказать |
---|
K1495.3105 | C | Сталь | Закаленный | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.3206 | C | Сталь | Закаленный | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.3308 | C | Сталь | Закаленный | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.3410 | C | Сталь | Закаленный | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.3412 | C | Сталь | Закаленный | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | по запросу | | K1495.03105 | C | нержавеющая сталь | Закаленный | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.03206 | C | нержавеющая сталь | Закаленный | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.03308 | C | нержавеющая сталь | Закаленный | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.03410 | C | нержавеющая сталь | Закаленный | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.03412 | C | нержавеющая сталь | Закаленный | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | по запросу | | K1495.13105 | C | нержавеющая сталь | незакалённый | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.13206 | C | нержавеющая сталь | незакалённый | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.13308 | C | нержавеющая сталь | незакалённый | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.13410 | C | нержавеющая сталь | незакалённый | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.13412 | C | нержавеющая сталь | незакалённый | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | по запросу | |
|

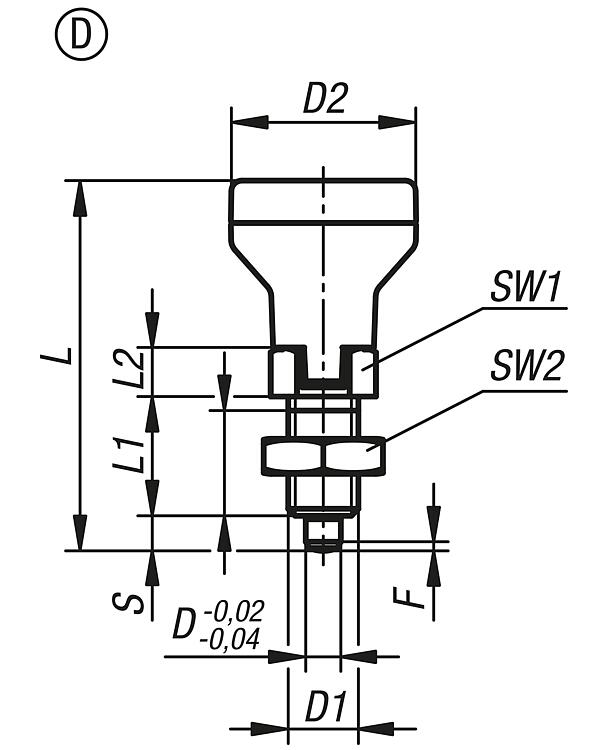

Стопорный штифт с датчиком состояния, форма D |
подробнее |
Номер заказа | Форма | Материал основы | Поверхность корпуса | D | D1 | D2 | Ход S | L | L1 | L2 | L3 | SW1 | SW2 | F x 30° | Ход S | Начальная упругость F1 прибл., Н | Конечная упругость F2 прибл., Н | CAD | Принадл. | Цена | Заказать |
---|
K1495.4105 | D | Сталь | Закаленный | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.4206 | D | Сталь | Закаленный | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.4308 | D | Сталь | Закаленный | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.4410 | D | Сталь | Закаленный | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.4412 | D | Сталь | Закаленный | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | по запросу | | K1495.04105 | D | нержавеющая сталь | Закаленный | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.04206 | D | нержавеющая сталь | Закаленный | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.04308 | D | нержавеющая сталь | Закаленный | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.04410 | D | нержавеющая сталь | Закаленный | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.04412 | D | нержавеющая сталь | Закаленный | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | по запросу | | K1495.14105 | D | нержавеющая сталь | незакалённый | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | по запросу | | K1495.14206 | D | нержавеющая сталь | незакалённый | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | по запросу | | K1495.14308 | D | нержавеющая сталь | незакалённый | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | по запросу | | K1495.14410 | D | нержавеющая сталь | незакалённый | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | по запросу | | K1495.14412 | D | нержавеющая сталь | незакалённый | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | по запросу | |
|
