Фиксаторы пружинные со шлицем и шариком, сталь

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Пружинные фиксаторы, стопорные штифты, блокировочные шаровые болты
    - Пружинные упорные детали
      - Фиксаторы пружинные со шлицем и шариком, сталь

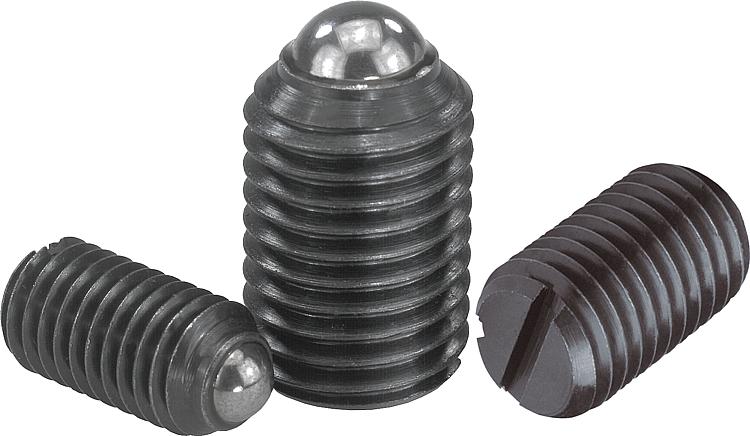

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Гильза из стали коэффициент прочности 5.8.
Шар из стали.
Пружина из пружинной стали класс D.Исполнение: вороненная гильза, закаленный шар.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0309 Фиксаторы пружинные со шлицем и шариком, сталь

182 kB

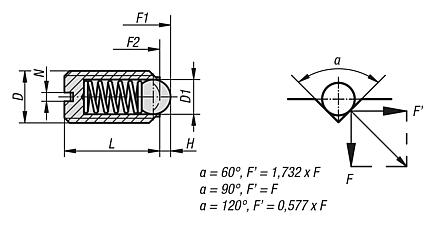

Чертежи (общий обзор)

Фиксаторы пружинные со шлицем и шариком, стандарной упругости

подробнее

Чертежи

Фиксаторы пружинные со шлицем и шариком, стандарной упругости

Выбор / фильтр товаров

Номер заказа	D	D1	L	H	N	Начальная упругость F1 прибл., Н	Конечная упругость F2 прибл., Н	Цена
K0309.03	M3	1,5	7	0,4	0,4	1,5	3	по запросу
K0309.04	M4	2,5	9	0,8	0,6	4	10	по запросу
K0309.05	M5	3	12	0,9	0,8	6	11	по запросу
K0309.06	M6	3,5	14	1	1	9	13	по запросу
K0309.08	M8	5	16	1,5	1,2	15	30	по запросу
K0309.10	M10	6	19	2	1,6	20	40	по запросу
K0309.12	M12	8	22	2,5	2	30	55	по запросу
K0309.16	M16	10	24	3,5	2,5	65	125	по запросу
K0309.20	M20	12	30	4,5	2,5	80	160	по запросу

Фиксаторы пружинные со шлицем и шариком, повышенной упругости

подробнее

Чертежи

Фиксаторы пружинные со шлицем и шариком, повышенной упругости

Выбор / фильтр товаров

Номер заказа	D	D1	L	H	N	Начальная упругость F1 прибл., Н	Конечная упругость F2 прибл., Н	Цена
K0309.203	M3	1,5	7	0,4	0,4	5	7	по запросу
K0309.204	M4	2,5	9	0,8	0,6	12	22	по запросу
K0309.205	M5	3	12	0,9	0,8	19	30	по запросу
K0309.206	M6	3,5	14	1	1	28	40	по запросу
K0309.208	M8	5	16	1,5	1,2	47	73	по запросу
K0309.210	M10	6	19	2	1,6	66	100	по запросу
K0309.212	M12	8	22	2,5	2	66	120	по запросу
K0309.216	M16	10	24	3,5	2,5	90	180	по запросу
K0309.220	M20	12	30	4,5	2,5	115	240	по запросу

Фиксаторы пружинные со шлицем и шариком, удлиненные, стандартной упругости

подробнее

Чертежи

Фиксаторы пружинные со шлицем и шариком, удлиненные, стандартной упругости

Выбор / фильтр товаров

Номер заказа	D	D1	L	H	N	Начальная упругость F1 прибл., Н	Конечная упругость F2 прибл., Н	Цена
K0309.404	M4	2,5	16	0,8	0,6	4	10	по запросу
K0309.405	M5	3	20	0,9	0,8	6	11	по запросу
K0309.406	M6	3,5	25	1	1	9	13	по запросу
K0309.408	M8	5	30	1,5	1,2	15	30	по запросу
K0309.410	M10	6	35	2	1,6	20	40	по запросу
K0309.412	M12	8	40	2,5	2	30	55	по запросу
K0309.416	M16	10	45	3,5	2,5	65	125	по запросу
