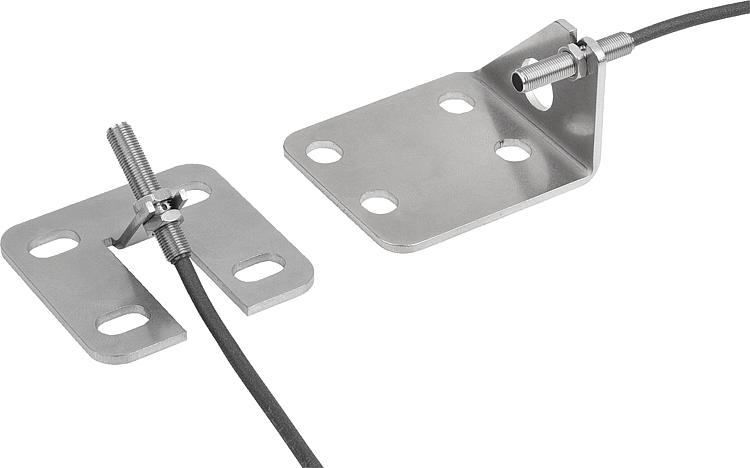

Датчики состояния из нержавеющей стали с держателем для прижимного устройства
K1736

Датчики состояния из нержавеющей стали с держателем для...

назад

Описание товара/фотография продукта

ОписаниеОписание продукта:Датчики состояния с держателем предназначены для опроса состояния активации прижимных устройств.
Датчик распознает закрытое или открытое положение прижимного устройства и позволяет выполнить электронную обработку информацию о состоянии изделия.
Датчик закрепляется держателем на прижимном устройстве.

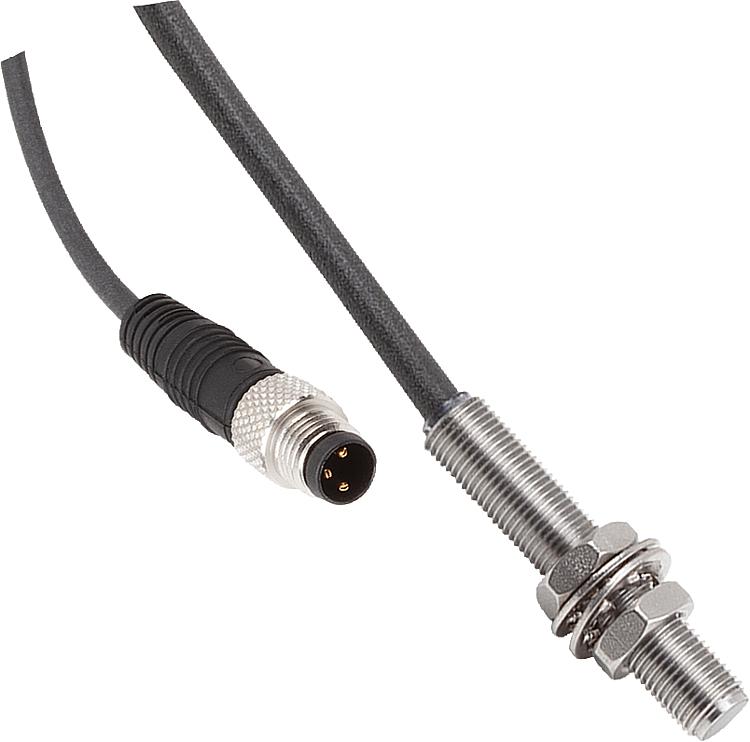

Материал:Нержавеющая сталь.Исполнение: Без покрытия.Указание:Датчик состояния и держатель поставляются в разобранном виде.Технические данные:Индуктивный датчик
Включение выхода: нормально разомкнутый контакт PNP (NO)
Рабочее напряжение: 10–30 В пост. тока
Рабочий ток: 100 мА
Расстояние для срабатывания: 0,8 мм
Частота включения: 5000 Гц
Защита от коротких замыканий: да
Защита против инверсии полярности: да
Степень защиты: IP 67
Вид подключения: кабель длиной 0,3 м, полиуретановый, со штекером
Температурный диапазон: от –25 до +70 °C
Допуск: CE, c-UL-us, EAC
Монтаж:Датчик состояния закрепляется гайками на держателе и настраивается на размер L1.
Держатель закрепляется болтами для прижимного устройства в сквозных отверстиях между опорой и монтажной поверхностью.
Точная настройка точки включения выполняется во время монтажа прижимного устройства.
Детальный процесс описан в руководстве по монтажу.
Принадлежности:K0660
K0662
K1276
K1737
Безопасность:Датчики состояния не предназначены для защиты персонала от травм.Указание на чертеже:
1) Индикация светодиода

BN = коричневый
BK = черный
BU = синий
Особенности:
RoHSНержавеющая
сталь
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K1736 Датчики состояния из нержавеющей стали с держателем для прижимного устройства 384 kB
 Montageanleitung/Installation instructions 601 kB

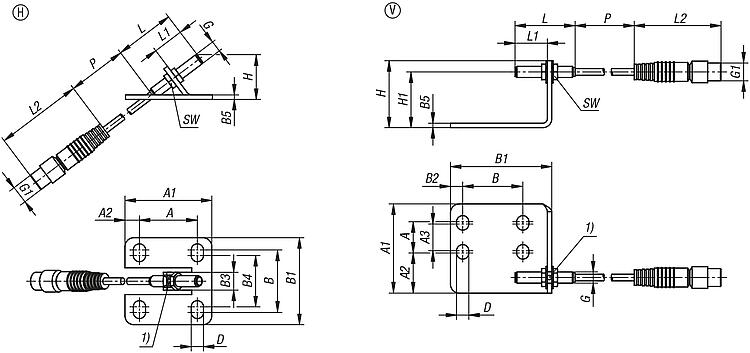

Чертежи (общий обзор)

Датчики состояния из нержавеющей стали с держателем для прижимного устройства

Датчики состояния из нержавеющей стали с держателем, форма H, для горизонтального прижимного устройства

подробнее

Чертежи

Датчики состояния из нержавеющей стали с держателем, форма H, для горизонтального прижимного устройства

Выбор / фильтр товаров

Номер заказаФормаAA1A2BB1B3B4B5DGG1HLL1L2MPSWдля быстрозажимных устройствCADПринадл.ЦенаЗаказать
K1736.06111H26396,5283982325,5M5X0,5M8 x 120,12713,839M6x353007K0660, K1278, K1737 по запросу
K1736.08111H26449314582426,2M5X0,5M8 x 127,32720,639M8x453007K0660, K1278, K1737 по запросу

Датчики состояния из нержавеющей стали с держателем, форма V, для вертикального прижимного устройства

подробнее

Чертежи

Датчики состояния из нержавеющей стали с держателем, форма V, для вертикального прижимного устройства

Выбор / фильтр товаров

Номер заказаФормаAA1A2A3BB1B2B5DGG1HH1LL1L2MPSWдля быстрозажимных устройствCADПринадл.ЦенаЗаказать
K1736.06121V144018122745,55,525,5M5X0,5M8 x 130252714,539M6x353007K0662, K1278, K1737 по запросу
K1736.08121V2145151932496,526,8M5X0,5M8 x 130252714,539M8x453007K0662, K1278, K1737 по запросу
