      - Труба квадратная со штекерными соединителями колено

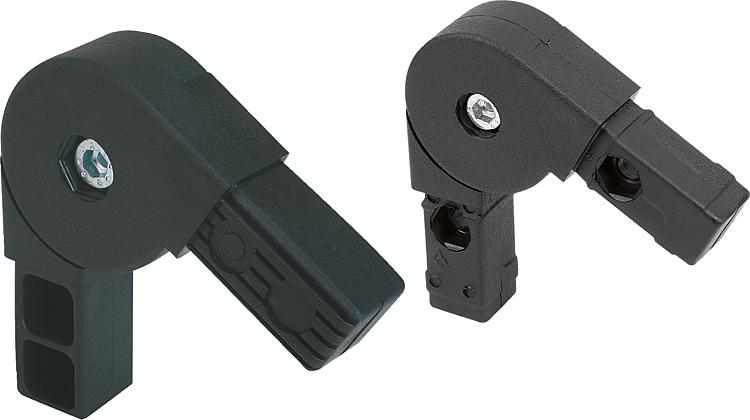

Описание товара/фотография продукта

ОписаниеМатериал, конструкция:полиамид PA, чёрный.полиамид PA, чёрный.
Винт с цилиндрической головкой DIN 6912 и гайки шестигранные DIN 934 из оцинкованной стали.Указание:Элементы системы просто вставляются в соответствующую квадратную трубку. Легко демонтируются и многократно используются. Указанный установочный диапазон может бесступенчато регулироваться.Принадлежности:- Трубки квадратные K0627
- Трубки квадратные с ребром K0628Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0625 Труба квадратная со штекерными соединителями колено

146 kB

Техническое указание для штекерных соединителей

411 kB

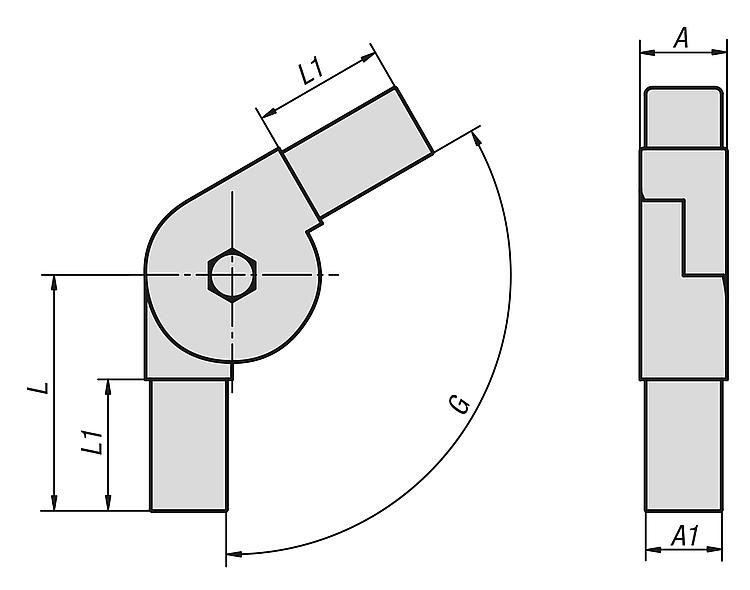

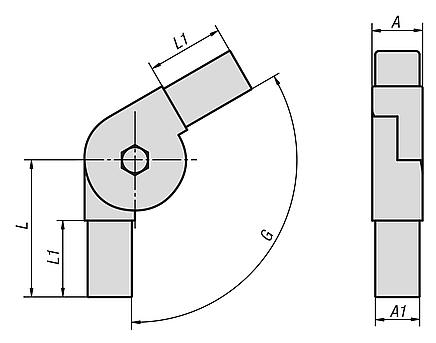

Чертежи

Выбор / фильтр товаров

Номер заказа	A	A1	L	L1	G	Подходящий к квадратным трубам	Цена
K0625.1201511	20	17	59	34	0° - 190°	20 x 20 x 1,5	по запросу
K0625.1251511	25	22	68	38	0° - 190°	25 x 25 x 1,5	по запросу
K0625.1251512	25	22	59	38	45° - 195°	25 x 25 x 1,5	по запросу
K0625.1302011	30	26	75	40	0° - 190°	30 x 30 x 2	по запросу
K0625.1302012	30	26	68	42	45° - 200°	30 x 30 x 2	по запросу
