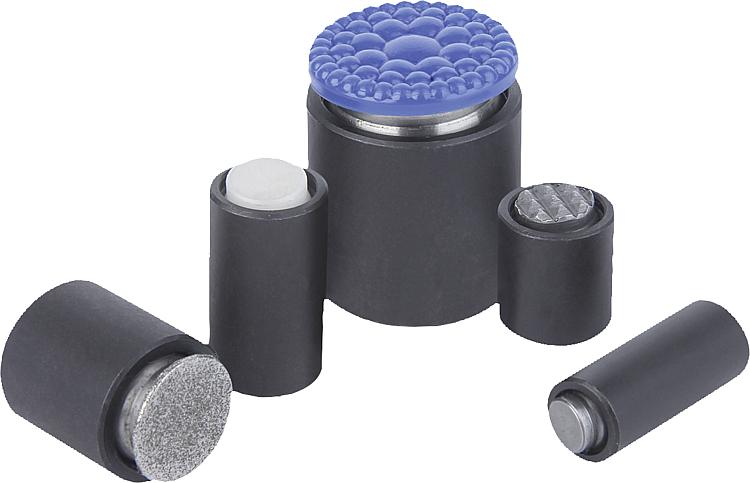

K0284Опоры подвижные с уплотнительным кольцом |
назад |
|
|
ОписаниеМатериал:Корпус — закалённая сталь.
Шар:
Форма C, F, инструментальная сталь.
Форма К, делрин.
Форма O, нержавеющая сталь с алмазной верхней поверхностью.
Форма P, нержавеющая сталь с полиуретановой верхней поверхностью.Исполнение: Корпус закалённый и воронёный.
Шар:
форма С, F, закалённый, воронёный.
Форма К, шар делриновый белый.
Форма О, нержавеющая сталь с наружной поверхностью, сравнимой с зернистостью абразива класса 100.
Форма P, полиуретан, твёрдость по Шору 60°.Указание:Поворотные опоры применяются для фиксации и зажима обработанных и необработанных деталей.
Поэтому они служат в качестве упоров и подставок при производстве приспособлений и инструментов.
Шар защищён от прокручивания. Форма O: абразивная алмазная верхняя поверхность крепко сплавлена с шаром. Она идеально подходит для зажима
гладких или скользких поверхностей с минимальным давлением зажима. При этом частицы алмаза обеспечивают передачу большой удерживающей силы на очень маленькую площадь, нанося наружной поверхности минимальный ущерб. Алмазная верхняя поверхность обеспечивает выдающуюся износостойкость.
Форма Р: верхняя поверхность из полиуретана жёстко привулканизирована к шару. Она устойчива к истиранию и не пачкается. Она предлагает оптимальную защиту чувствительных поверхностей от повреждения. Верхняя каплевидная структура поверхности позволяет обеспечить большую удерживающую силу и отвод воздуха для того, чтобы между контактной поверхностью и поворотной опорой не возникал эффект всасывания.Преимущества:Установленное уплотнительное кольцо удерживает шар и предотвращает проникновение грязи и пыли.
За счёт этого обеспечивается равномерное движение. СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

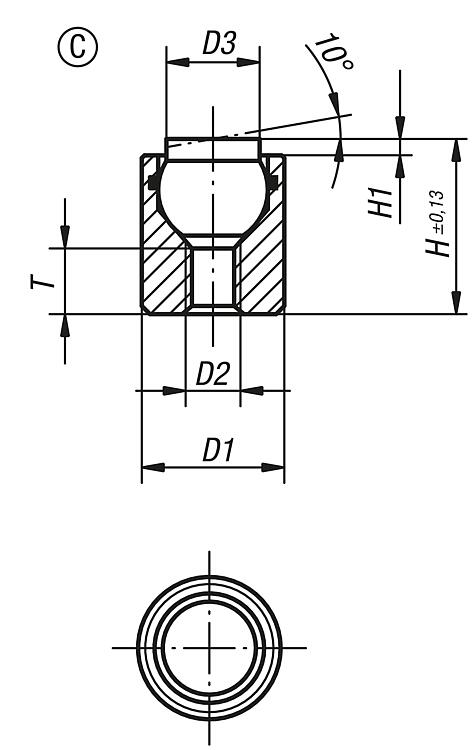

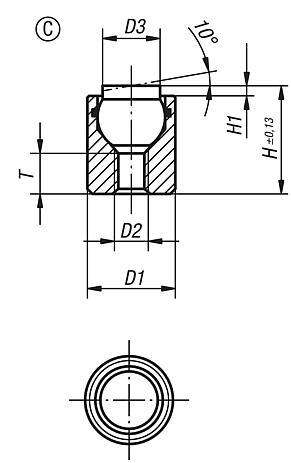

Упоры поворотные, с уплотнительным кольцом, форма C, стальной шар с лысками, гладкая поверхность |
подробнее |

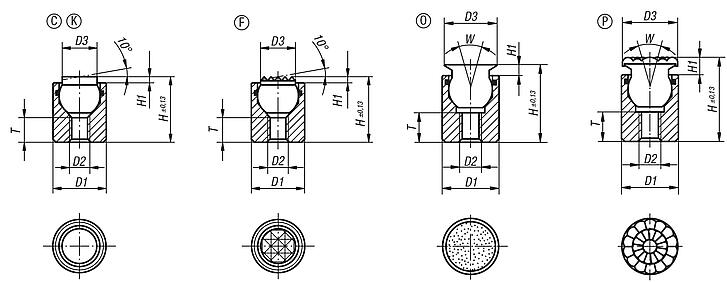

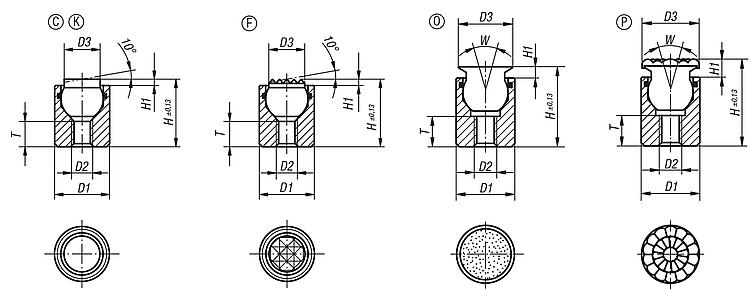

| Номер заказа | Форма | D1 | D2 | D3 | H | H1 | T | Ø шар | Допустимая нагрузка
макс.кН(только при
статической нагрузке) | CAD | Принадл. | Цена | Заказать |
|---|
| K0284.104X012 | C | 10 | M4 | 6 | 12 | 1,5 | 4,5 | 7 | 12 |  | | по запросу | | | K0284.104X025 | C | 10 | M4 | 6 | 25 | 1,5 | 12 | 7 | 12 | | | по запросу | | | K0284.105X016 | C | 13 | M5 | 8,5 | 16 | 1,5 | 5 | 10 | 20 | | | по запросу | | | K0284.105X025 | C | 13 | M5 | 8,5 | 25 | 1,5 | 12 | 10 | 20 | | | по запросу | |
|
Упоры поворотные, с уплотнительным кольцом, форма F, стальной шар с лыской, с рифлением |
подробнее |
| Номер заказа | Форма | D1 | D2 | D3 | H | H1 | T | Ø шар | Допустимая нагрузка
макс.кН(только при
статической нагрузке) | CAD | Принадл. | Цена | Заказать |
|---|
| K0284.304X012 | F | 10 | M4 | 6 | 12 | 1,5 | 4,5 | 7 | 12 | | | по запросу | | | K0284.304X025 | F | 10 | M4 | 6 | 25 | 1,5 | 12 | 7 | 12 | | | по запросу | | | K0284.305X016 | F | 13 | M5 | 8,5 | 16 | 1,5 | 5 | 10 | 20 | | | по запросу | | | K0284.305X025 | F | 13 | M5 | 8,5 | 25 | 1,5 | 12 | 10 | 20 | | | по запросу | |
|
Упоры поворотные с уплотнительным кольцом, форма K, шар из делрина с лысками, гладкие |
подробнее |
| Номер заказа | Форма | D1 | D2 | D3 | H | H1 | T | Ø шар | Допустимая нагрузка
макс.кН(только при
статической нагрузке) | CAD | Принадл. | Цена | Заказать |
|---|
| K0284.704X012 | K | 10 | M4 | 6 | 12 | 1,5 | 4,5 | 7 | 2 | | | по запросу | | | K0284.704X025 | K | 10 | M4 | 6 | 25 | 1,5 | 12 | 7 | 2 | | | по запросу | | | K0284.705X016 | K | 13 | M5 | 8,5 | 16 | 1,5 | 5 | 10 | 4 | | | по запросу | | | K0284.705X025 | K | 13 | M5 | 8,5 | 25 | 1,5 | 12 | 10 | 4 | | | по запросу | |
|
Упоры поворотные с уплотнительным кольцом, форма O, шар из нержавеющей стали с алмазной поверхностью |
подробнее |
| Номер заказа | Форма | D1 | D2 | D3 | H | H1 | T | W | Ø шар | Допустимая нагрузка
макс.кН(только при
статической нагрузке) | CAD | Принадл. | Цена | Заказать |
|---|
| K0284.504X012 | O | 10 | M4 | 8 | 12,5 | 2 | 3,5 | 28 | 7 | 11,5 | | | по запросу | | | K0284.504X025 | O | 10 | M4 | 8 | 25,5 | 2 | 9 | 28 | 7 | 11,5 | | | по запросу | | | K0284.505X017 | O | 13 | M5 | 11 | 17,5 | 3 | 6,5 | 28 | 10 | 19,8 | | | по запросу | | | K0284.505X026 | O | 13 | M5 | 11 | 26,5 | 3 | 9 | 28 | 10 | 19,8 | | | по запросу | | | K0284.506X021 | O | 17 | M6 | 14 | 21 | 3 | 7,5 | 28 | 13 | 27,4 | | | по запросу | | | K0284.508X024 | O | 19 | M8 | 19 | 24 | 4 | 8,5 | 24 | 15 | 38,6 | | | по запросу | | | K0284.510X028 | O | 24 | M10 | 21 | 28 | 4 | 9 | 24 | 20 | 58,3 | | | по запросу | |
|
Упоры поворотные с уплотнительным кольцом, форма P, шар из нержавеющей стали с полиуретановой поверхностью |
подробнее |
| Номер заказа | Форма
| D1 | D2 | D3 | H | H1 | W | T | Ø шар | CAD | Принадл. | Цена | Заказать |
|---|
| K0284.604X014 | P | 10 | M4 | 10 | 14,5 | 4 | 28 | 3,5 | 7 | | | по запросу | | | K0284.604X027 | P | 10 | M4 | 10 | 27,5 | 4 | 28 | 9 | 7 | | | по запросу | | | K0284.605X019 | P | 13 | M5 | 13 | 19,5 | 5 | 28 | 6,5 | 10 | | | по запросу | | | K0284.605X028 | P | 13 | M5 | 13 | 28,5 | 5 | 28 | 9 | 10 | | | по запросу | | | K0284.606X023 | P | 17 | M6 | 16 | 23 | 5 | 28 | 7,5 | 13 | | | по запросу | | | K0284.608X026 | P | 19 | M8 | 21 | 26 | 6 | 24 | 8,5 | 15 | | | по запросу | | | K0284.610X030 | P | 24 | M10 | 23 | 30 | 6 | 24 | 9 | 20 | | | по запросу | |
|
