Элементы регулировки высоты со сферической компенсационной шайбой
K0695

Элементы регулировки высоты со сферической компенсационной...

назад

Описание товара/фотография продукта

ОписаниеМатериал:Стандартное исполнение 1.7225,
Исполнение из нержавеющей стали 1.4305.
Исполнение: Стандартное исполнение имеет гальваническую оцинковку, синее хроматирование.
Исполнение из нержавеющей стали без окрашивания.
Указание:Элементы регулировки высоты со сферической компенсационной шайбой используются при монтаже и выравнивании различных двигателей, агрегатов, элементов привода и производственных линий. Они обеспечивают точность при монтаже наклонных опорных поверхностей с углом наклона до 4°.
Дополнительная статическая нагрузка F1 рассчитывается путем вычитания преднатяжения пружины (болт 8.8, мкм = 0,125) из общей нагрузки F.
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K0695 Элементы регулировки высоты со сферической компенсационной шайбой 202 kB

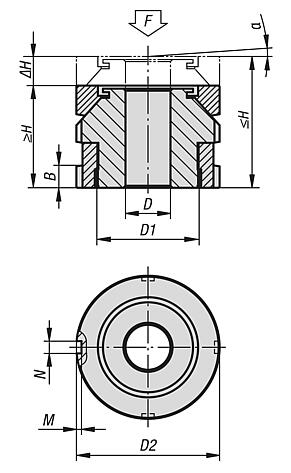

Чертежи

Элементы регулировки высоты со сферической компенсационной шайбой

Выбор / фильтр товаров

Номер заказаМатериал
основы
Dдля
болта
D1

D2H
мин.
H
макс.
ΔHNMαF
кН
F1,
кН
CADПринадл.ЦенаЗаказать
K0695.0406Закаленная сталь6,6M6M15x12522264424036  по запросу
K0695.0506Закаленная сталь6,6M6M20x13226315426555,7  по запросу
K0695.0508Закаленная сталь9M8M20x13226315426548  по запросу
K0695.0510Закаленная сталь11M10M20x13226315426537,9  по запросу
K0695.0710Закаленная сталь11M10M30x1,545344175212092,9  по запросу
K0695.0712Закаленная сталь13,5M12M30x1,545344175212080,4  по запросу
K0695.0716Закаленная сталь17,5M16M30x1,545344175212045,5  по запросу
K0695.0916Закаленная сталь17,5M16M40x1,5584453962,5210136  по запросу
K0695.0920Закаленная сталь22M20M40x1,5584453962,521090  по запросу
K0695.0924Закаленная сталь26M24M40x1,5584453962,521037  по запросу
K0695.1020Закаленная сталь22M20M50x1,57050601062,5330210  по запросу
K0695.1024Закаленная сталь26M24M50x1,57050601062,5330157  по запросу
K0695.1030Закаленная сталь33M30M50x1,57050601062,533053  по запросу
K0695.1224Закаленная сталь26M24M60x28056681273495322 по запросу
K0695.1230Закаленная сталь33M30M60x28056681273495218 по запросу
K0695.04061нержавеющая сталь6,6M6M15x125222644227,124,14  по запросу
K0695.05061нержавеющая сталь6,6M6M20x132263154243,436,56  по запросу
K0695.05081нержавеющая сталь9M8M20x132263154243,430,86  по запросу
K0695.05101нержавеющая сталь11M10M20x132263154243,423,41  по запросу
K0695.07101нержавеющая сталь11M10M30x1,54534417528464,01  по запросу
K0695.07121нержавеющая сталь13,5M12M30x1,54534417528454,82  по запросу
K0695.07161нержавеющая сталь17,5M16M30x1,54534417528428,9  по запросу
K0695.09161нержавеющая сталь17,5M16M40x1,5584453962,514892,9  по запросу
K0695.09201нержавеющая сталь22M20M40x1,5584453962,514859,08  по запросу
K0695.09241нержавеющая сталь26M24M40x1,5584453962,514820,3  по запросу
K0695.10201нержавеющая сталь22M20M50x1,57050601062,5225136,08  по запросу
K0695.10241нержавеющая сталь26M24M50x1,57050601062,522597,3  по запросу
K0695.10301нержавеющая сталь33M30M50x1,57050601062,522520,6  по запросу
K0695.12241нержавеющая сталь26M24M60x28056681273323195,3 по запросу
K0695.12301нержавеющая сталь33M30M60x28056681273323118,6 по запросу
