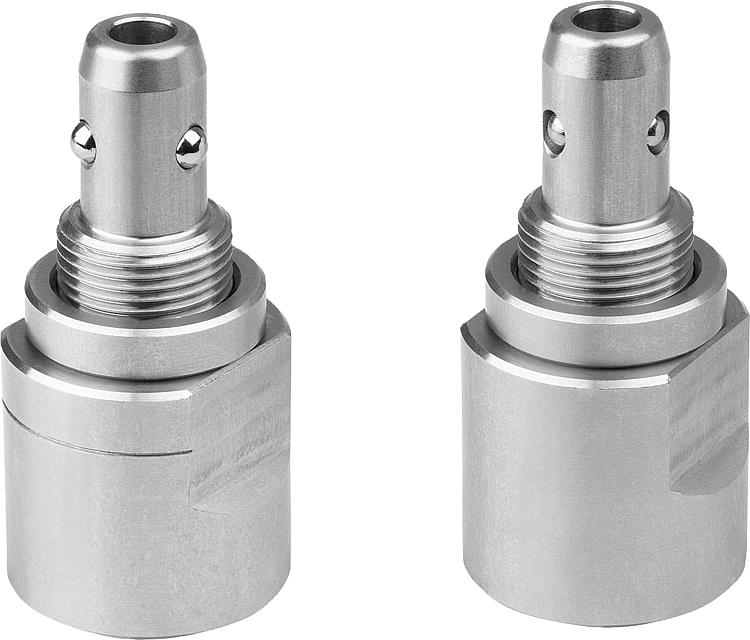

Позиционирующие цилиндры из нержавеющей стали, пневматические
Описание товара/фотография продукта
ОписаниеОписание продукта:Форма A в исходном состоянии зажата пружиной. Позиционирующий цилиндр разжимается посредством сжатого воздуха.

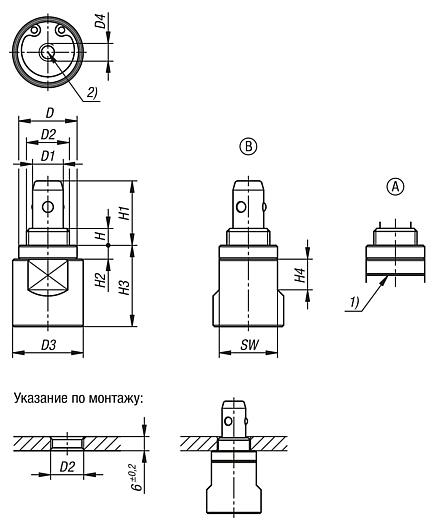

Форма B в исходном состоянии разжата. Позиционирующий цилиндр сжимается посредством сжатого воздуха.Материал:Основа из нержавеющей стали. Уплотнение из NBR.Исполнение: Нержавеющая сталь, Без покрытия.Указание для заказа:Маркировка формы A графической характеристикой.Указание:Указанные зажимные и удерживающие усилия действительны при рабочем давлении 0,5 МПа. При использовании нескольких позиционирующих элементов допуск расстояния ± 0,1 мм не должен превышаться. Точность повторения составляет ±0,2 мм. Монтаж:Установочные размеры для пластин толщиной 6 мм.Принадлежности:K1739 Зажимные втулки из нержавеющей стали.Указание на чертеже:

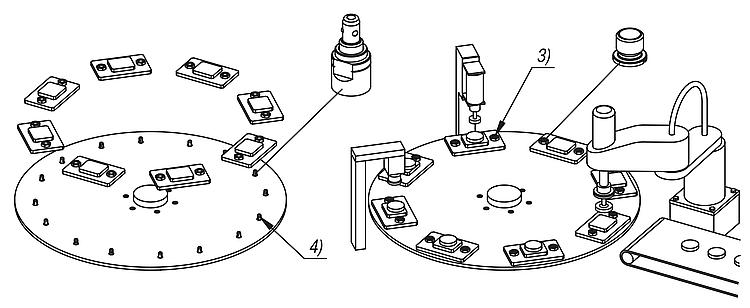

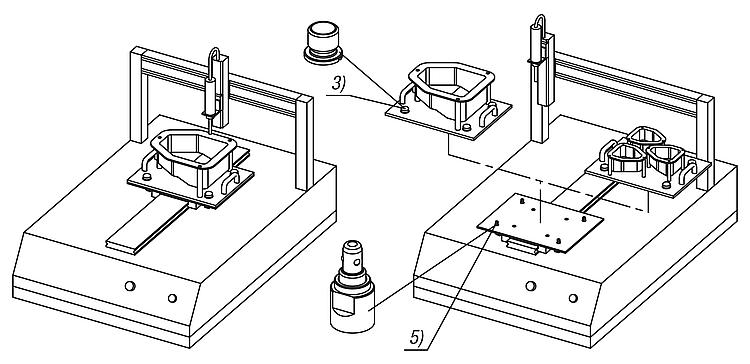

1) Графическая характеристика формы A 2) Пневматическое соединение 3) Зажимная втулка для позиционирующего цилиндра 4) Позиционирующий цилиндр, форма A 5) Позиционирующий цилиндр, форма B
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
