Самоцентрирующийся зажим из нержавеющей стали, пневматический
Описание товара/фотография продукта

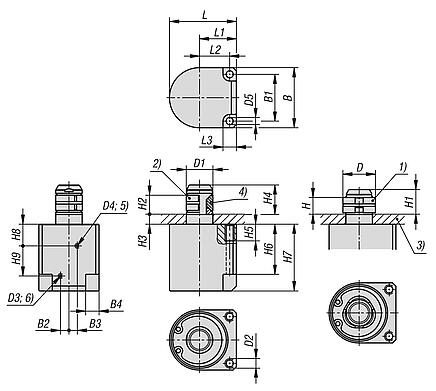

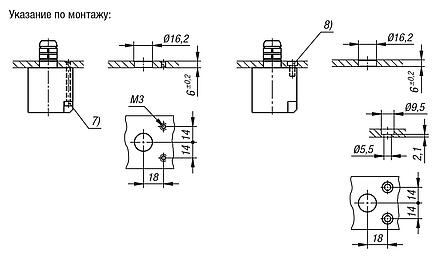

ОписаниеОписание продукта:Зажатие и разжатие заготовки осуществляется посредством сжатого воздуха. Возможный диаметр зажима составляет 16–20 мм.Материал:Основа из нержавеющей стали. Уплотнение из NBR.Исполнение: Нержавеющая сталь, Без покрытия.Указание для заказа:Винты с цилиндрической головкой M4x35 для крепления с нижней стороны входят в комплект поставки. Винты с низкой цилиндрической головкой M5 для крепления с верхней стороны не входят в комплект поставки.Указание:Установочные размеры для пластин толщиной 6 мм. Указанные зажимные усилия действительны при рабочем давлении 0,5 МПа и шероховатости поверхности Ra 1,6 мкм. Точность повторения составляет примерно ±0,2 мм.Указание на чертеже:

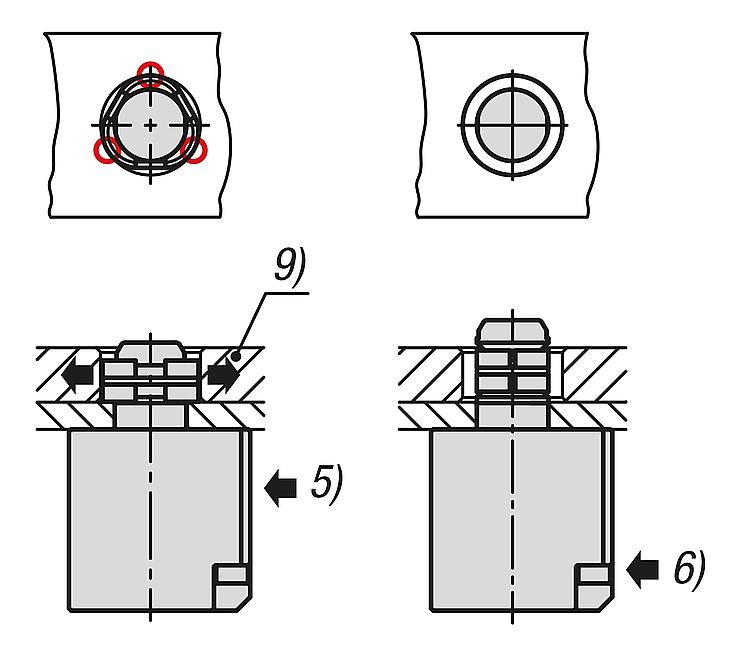

1) Позиция «Зажатие» 2) Позиция «Разжатие» 3) Фиксирующая пластина 4) Уплотнительное кольцо 5) Разъем «Зажатие» 6) Разъем «Разжатие» 7) Винт с цилиндрической головкой M4 8) Винт с низкой цилиндрической головкой M5 9) Заготовка
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
