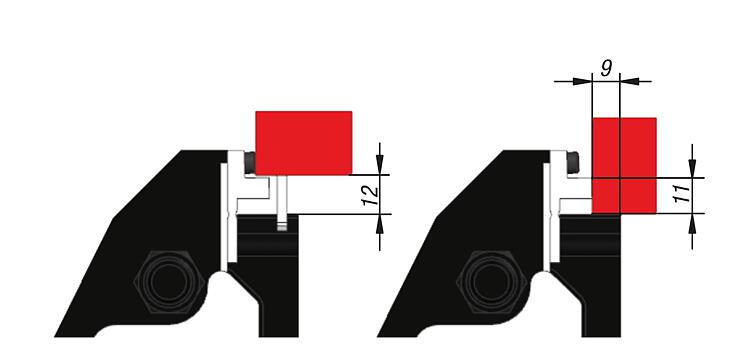

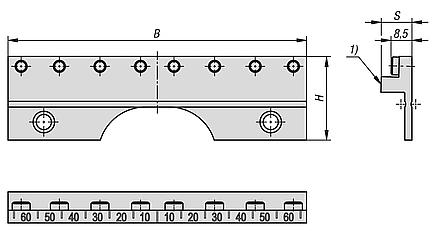

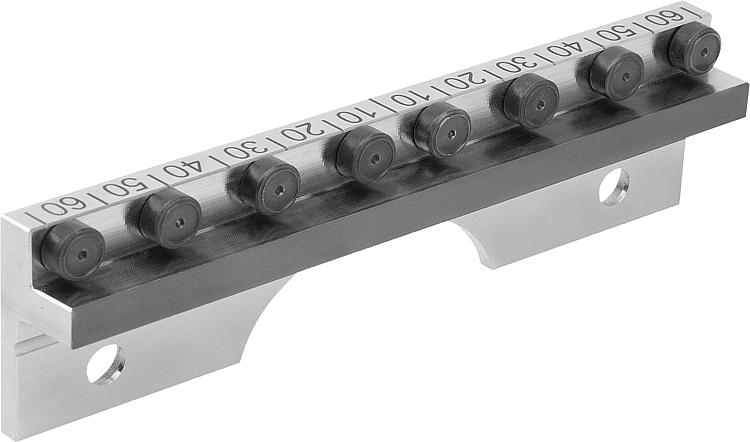

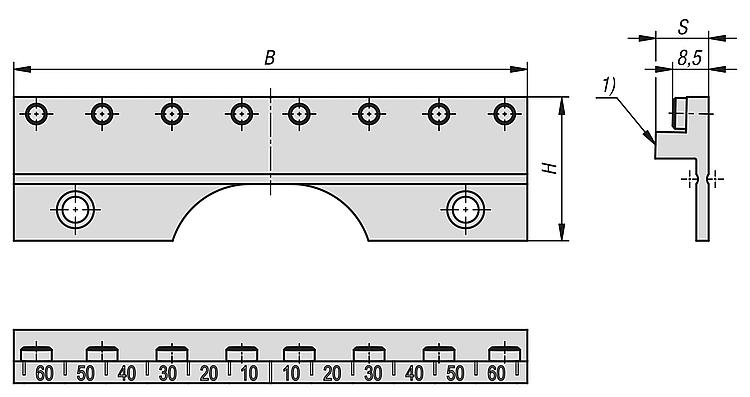

ОписаниеОписание продукта:Зажимные кулачки Kombi используются для зажима с геометрическим замыканием без предварительной штамповки, например, заготовок, при обработке резанием в тяжелых условиях, отливок и т. п., а также для зажимных приспособлений начерно обработанных и отшлифованных поверхностей заготовок.Материал:Сталь.Исполнение: Зажимные кулачки, закаленные, калиброванная сталь. Зажимные шипы, закаленные, вороненая сталь. Плоскость зажима с твердосплавным покрытием. Шкала с лазерной гравировкой.Указание:При использовании зажимных губок Kombi с гладкой поверхностью и губок со штырями заготовки должны устанавливаться для зажима в зоне зажимных штырей на опорную планку высотой 12 мм.Принадлежности:Винты Torx M6 x 10Применение:Зажим с геометрическим замыканием без предварительной штамповки. Под заготовки с начерно обработанными и шлифованными поверхностями.Указание на чертеже:
1) Плоскость зажима с твердосплавным покрытием
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
