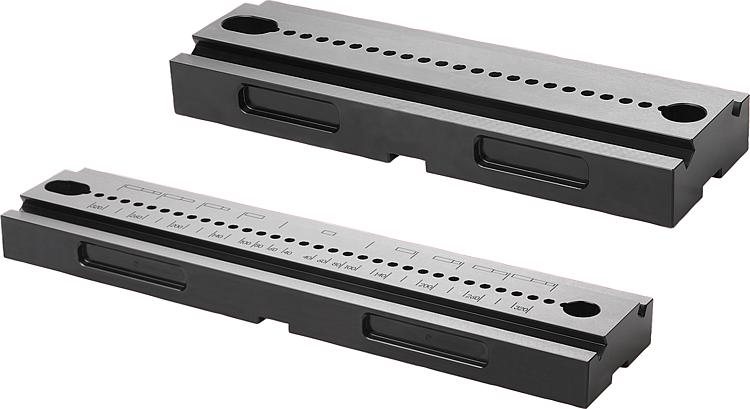

Описание товара/фотография продукта

ОписаниеМатериал:Сталь цементируемая.Исполнение: вороненый.
Рабочая поверхность шлифованная.Указание:Опорные панели с точными пазами оснащены с нижней стороны калиброванными пазами для более легкой центровки пластины на столе станка.
Возможно крепление через растровые отверстия 12F7 с растровым расстоянием 40 мм и 50 мм.
Предусмотрены боковые выемки для отдельных зажимных приспособлений.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0994 Плиты основания 5-осевой зажим compact

292 kB

5-осевой зажим compact

2,7 MB

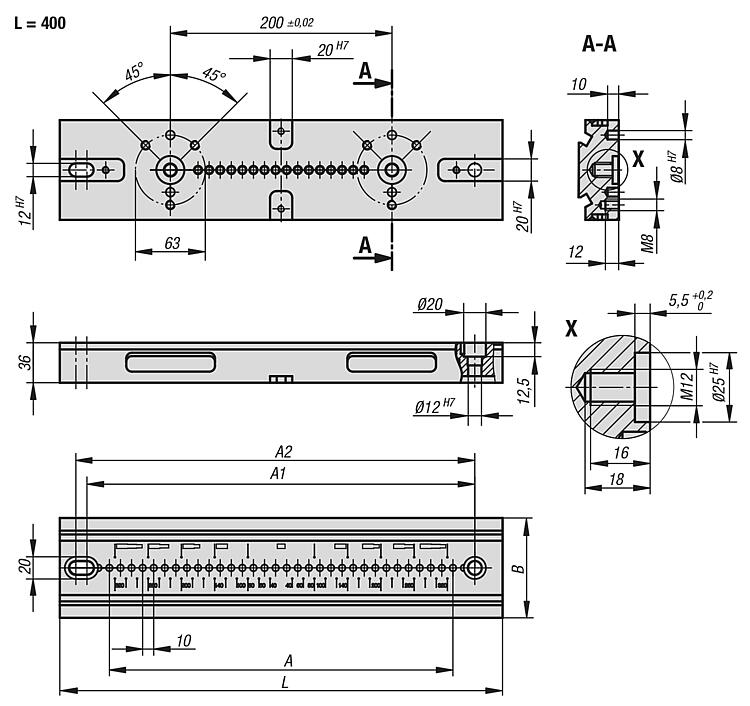

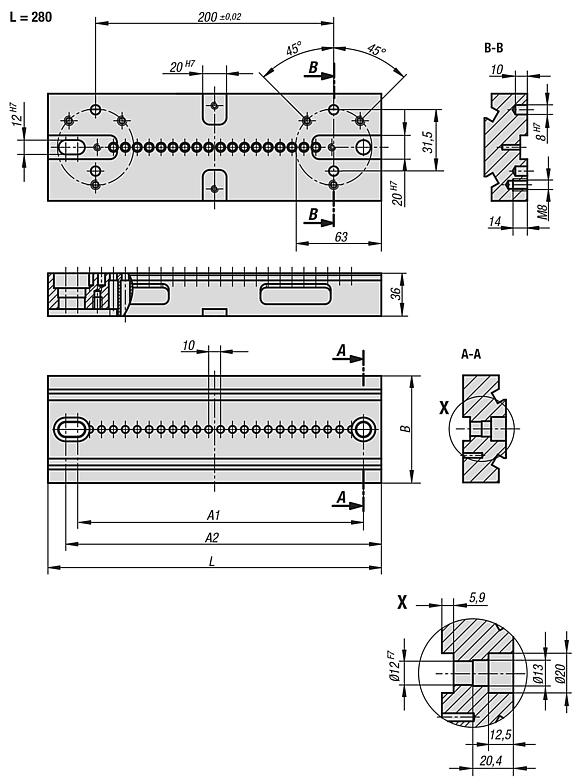

Чертежи

Выбор / фильтр товаров

Номер заказа	A	A1	A2	B	L	Подходящий призонный болт	вес кг	Цена
K0994.090280	20x10	240	250	90	280	K0815.12055	6,14	по запросу
K0994.090400	31x10	350	360	90	400	K0815.12055	8,58	по запросу
K0994.125280	20x10	240	250	125	280	K0815.12055	8,86	по запросу
K0994.125400	31x10	350	360	125	400	K0815.12055	12,24	по запросу
