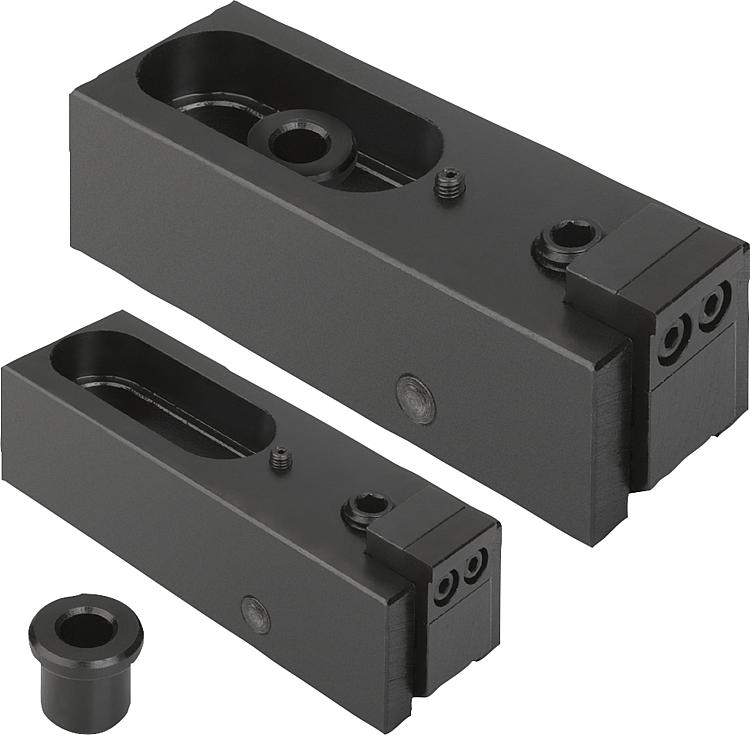

Описание товара/фотография продукта

ОписаниеМатериал:Корпус: Сталь,
зажимные кулачки сталь цементируемая,
центрирующая втулка с буртиком закаленная сталь.Исполнение: вороненые.
Зажимные кулачки закалённые.Указание:Благодаря плоской конструкции прижимы пригодны для обработки низких деталей. Закаленные кулачки благодаря действию рычажного механизма, одновременно зажимают вперед и назад.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0890 Приспособления зажимные

250 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	A	B	D	D1	D2	E	E1	H	H1	H2	K	K1	L	L1	L2	W	X	Y	Z	Z1	Зажимное усилие, кН	Цена
K0890.006	80	24	12,2	16	6,5	2,5	0,6	21	25,5	9	25,5	2	44,5	2,5	13,5	7	4,5	11	5	3	3	по запросу
K0890.010	120	39	18,2	24	10,5	4	1	34	40	20	40,5	2,5	65,5	4	21,5	10	6	15	8	4,5	16	по запросу
K0890.016	186	60	26,2	35	17	7	1,5	51	59	22	60,5	4	105	6,5	35,5	16	9	24	14	9	31	по запросу
