Силовой зажим с подвижным зажимным кулачком

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Прижим
      - Силовой зажим с подвижным зажимным кулачком

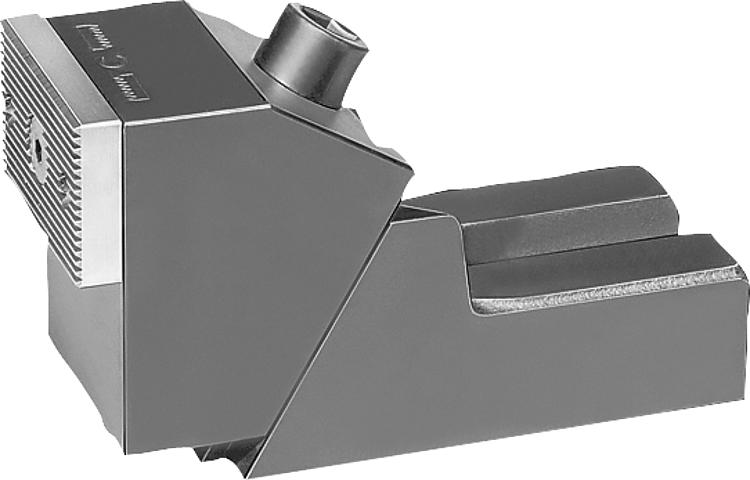

Описание товара/фотография продукта

ОписаниеМатериал:Основная часть из ковкого чугуна, зажимной кулачок из цементируемой стали.Исполнение: вороненая.

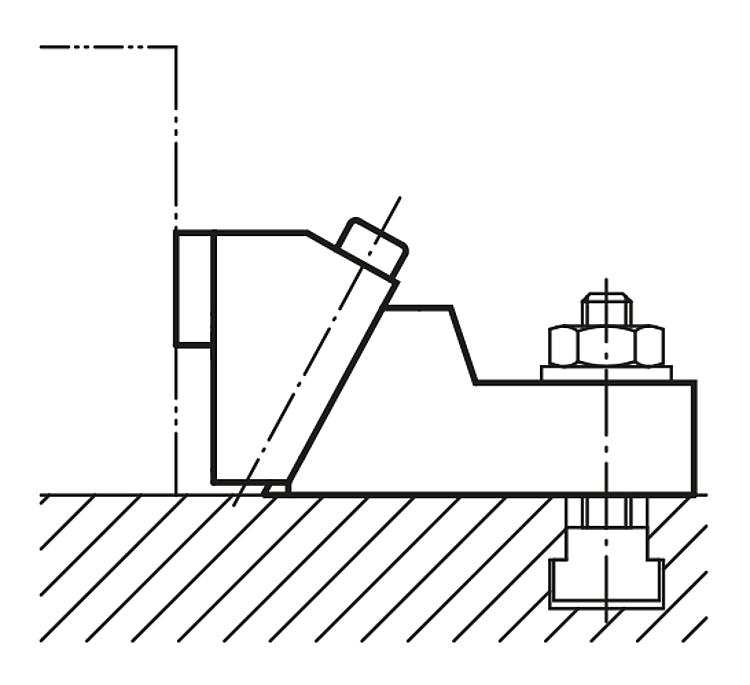

Зажимные кулачки закалённые.Указание:Зажимные кулачки могут быть с рифленой поверхностью для зажима необработанной поверхности и гладкие для зажима предварительно обработанной поверхности. Для устойчивого закрепления зажима на столе рекомендуется использовать два натяжных болта.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0891 Силовой зажим с подвижным зажимным кулачком

180 kB

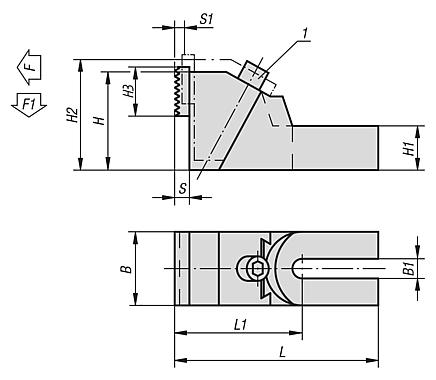

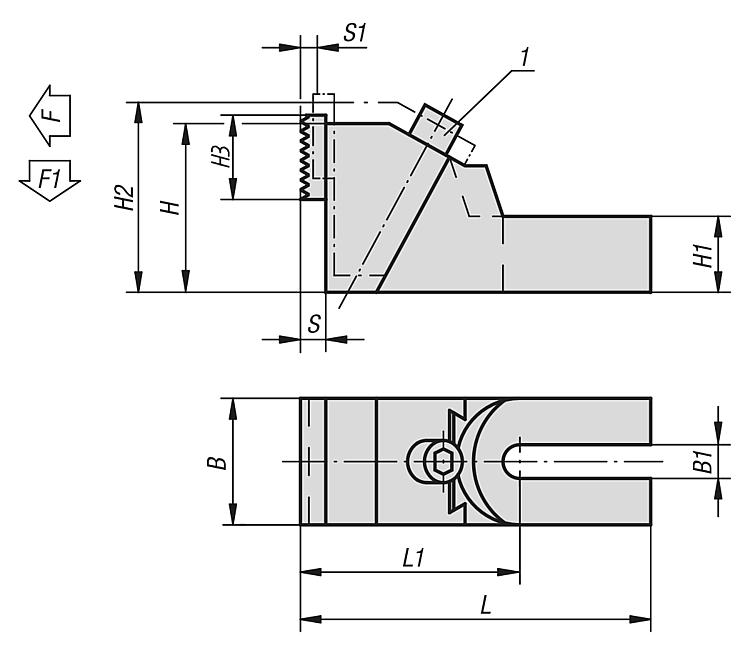

Чертежи

Выбор / фильтр товаров

Номер заказа	Подходящий для ширины паза	L	L1	B	B1	H	H1	H2	H3	S	S1	Зажимное усилие F (кН)	F1, кН	Момент затяжки, Нм	Цена
K0891.19	12/14/16/18	179	112,5	65	19	85	38	99	40	12	8	8/15/20/28	1,2/2,2/3/4,2	20/40/45/60	по запросу
K0891.26	20/22/24/28/30	230	138,5	75	26	100	45	118	40	12	11	25/25/32/32/36	4,5/4,5/4,8/4,8/5,4	85/85/95/95/110	по запросу
K0891.38	32/36/42	265	158	90	38	120	56	145	40	12	15	50	7,5	160	по запросу
