Зажим натяжной (для тяжелой обработки)

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Устройство прижимное, толкающий зажим
      - Зажим натяжной (для тяжелой обработки)

Описание товара/фотография продукта

ОписаниеМатериал:Втулка, зажимное кольцо и ручка-штанга, улучшенная сталь.
Ручка, дуропласт PF 31.Исполнение: Втулка и зажимное кольцо, закаленные и вороненые.
Ручка-штанга, вороненый.
Ручка, черная.Указание:Необходимо соблюдать значения рекомендуемых допусков заготовки при зажиме зажимным кулачком (для тяжелой обработки). Для надежного зажима заготовки поручень должен находиться между рекомендуемой позицией зажима и конечной точкой.

* Для макс. толщины заготовок см. зажимной кулачок K0911 (размер C).
** Допустимое усилие для ручки.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0911 Зажим натяжной (для тяжелой обработки)

176 kB

Техническая информация

71,9 kB

Кривые нагрузки

55,3 kB

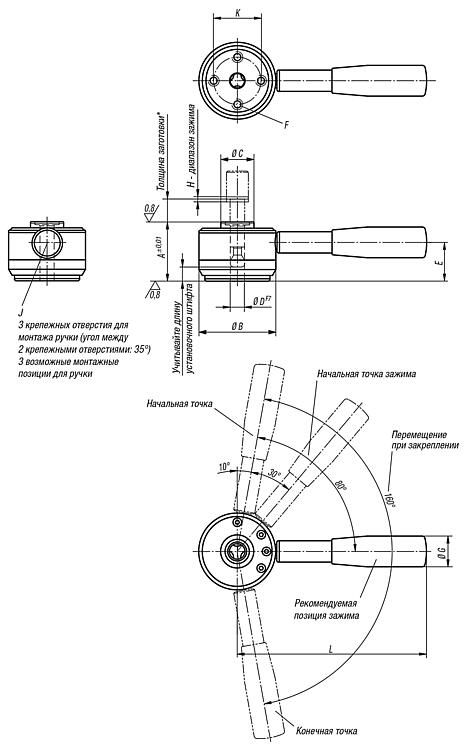

Чертежи

Выбор / фильтр товаров

Номер заказа	A	B	C	D	E	F	G	H	J	K	L	Зажимное усилие Н	Рекомендованный допуск для толщины заготовки	Усилие от руки FH - Н	Крепежная сила Н	CAD	Принадл.	Цена	Заказать
K0911.506501	50	65	28	12	36	M8x14	26	2	10	40	160	6000	±0,5*	600**	8000			по запросу
K0911.638001	63	80	34	16	45	M10x18	28	2,5	12	50	180	8000	±0,8*	600**	14000			по запросу
