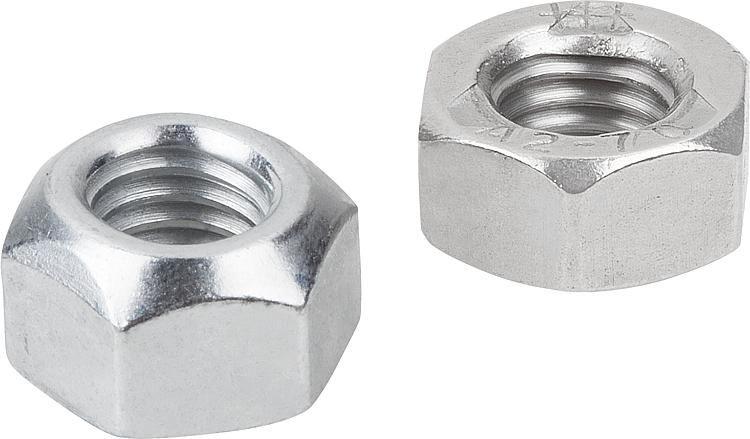

Описание товара/фотография продукта

ОписаниеМатериал:Сталь или нержавеющая сталь A2.Исполнение: Сталь, гальванически оцинкована.
Сталь нержавеющая, без покрытия.Указание:Гайки шестигранные с зажимной деталью DIN 980, форма V (цельнометаллическая, неразборная).

В таблице указана максимальная высота гайки H макс.
Форма и размер вариантов исполнения из нержавеющей стали аналогичны DIN 934 с дополнительным зажимом.Указание на чертеже:

a) сталь
b) нержавеющая сталь

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1146 Гайки шестигранные с зажимной деталью DIN 980 расширенный

169 kB

Классы прочности

46,1 kB

Обзор стандартов для соединительных элементов

728 kB

Чертежи

Обзор товаров (сжато)

Выбор / фильтр товаров

Номер заказа	Материал основы	Класс прочности	D	E	H	M	SW	Цена
K1146.204	Сталь	8	M4	7,66	4,2	2,2	7	по запросу
K1146.205	Сталь	8	M5	8,79	5,1	2,75	8	по запросу
K1146.206	Сталь	8	M6	11,05	6	3,3	10	по запросу
K1146.208	Сталь	8	M8	14,38	8	4,4	13	по запросу
K1146.210	Сталь	8	M10	18,9	10	5,5	17	по запросу
K1146.212	Сталь	8	M12	21,1	12	6,6	19	по запросу
K1146.214	Сталь	8	M14	23,9	14	7,7	22	по запросу
K1146.216	Сталь	8	M16	26,76	16	8,8	24	по запросу
K1146.220	Сталь	8	M20	32,95	20	11	30	по запросу
K1146.224	Сталь	8	M24	39,55	24	13,2	36	по запросу
K1146.227	Сталь	8	M27	45,2	27	14,8	41	по запросу
K1146.230	Сталь	8	M30	50,85	30	16,5	46	по запросу
K1146.308	Сталь	10	M8	14,38	8	4,4	13	по запросу
K1146.310	Сталь	10	M10	18,9	10	5,5	17	по запросу
K1146.312	Сталь	10	M12	21,1	12	6,6	19	по запросу
K1146.314	Сталь	10	M14	23,9	14	7,7	22	по запросу
K1146.316	Сталь	10	M16	26,76	16	8,8	24	по запросу
K1146.320	Сталь	10	M20	32,95	20	11	30	по запросу
K1146.324	Сталь	10	M24	35	24	13,2	36	по запросу
K1146.327	Сталь	10	M27	45,2	27	14,8	41	по запросу
K1146.330	Сталь	10	M30	50,85	30	16,5	46	по запросу
K1146.104	нержавеющая сталь A2	70	M4	7,66	3,2	2,2	7	по запросу
K1146.105	нержавеющая сталь A2	70	M5	8,79	4	2,75	8	по запросу
K1146.106	нержавеющая сталь A2	70	M6	11,05	5	3,3	10	по запросу
K1146.108	нержавеющая сталь A2	70	M8	14,38	6,5	4,4	13	по запросу
K1146.110	нержавеющая сталь A2	70	M10	18,9	8	5,5	17	по запросу
K1146.112	нержавеющая сталь A2	70	M12	21,1	10	6,6	19	по запросу
K1146.114	нержавеющая сталь A2	70	M14	23,9	11	7,7	22	по запросу
K1146.116	нержавеющая сталь A2	70	M16	26,76	13	8,8	24	по запросу
K1146.120	нержавеющая сталь A2	70	M20	32,95	16	11	30	по запросу
K1146.124	нержавеющая сталь A2	70	M24	39,55	19	13,2	36	по запросу
