Описание товара/фотография продукта

ОписаниеМатериал:Сталь закаленная или нержавеющая сталь A2.Исполнение: Сталь класса прочности 10, чистая (черная).
Нержавеющая сталь A2-70, чистая.Указание:Для шестигранных гаек можно использовать шайбы с конусным вогнутым торцом K0729, формы D и G.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0702 Гайки шестигранные низкие 1,5 D высокие DIN 6330 расширенный

232 kB

Классы прочности

46,1 kB

Обзор стандартов для соединительных элементов

728 kB

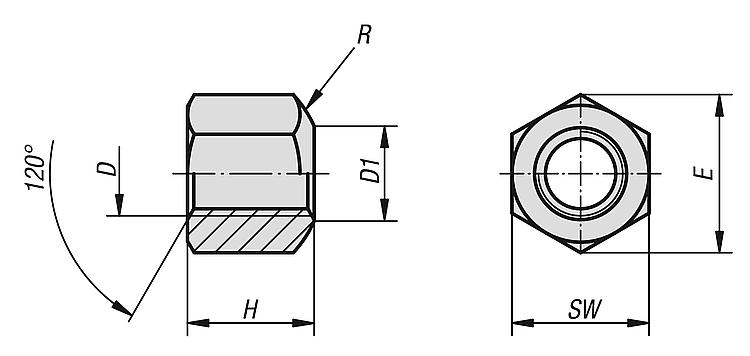

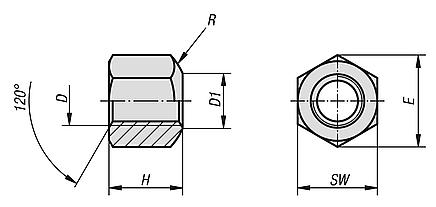

Чертежи

Выбор / фильтр товаров

Номер заказа	Материал основы	D	H = 1,5 x D	D1	SW	E	R	Цена
K0702.05	Закаленная сталь	M5	7,5	6,5	9	10,4	7	по запросу
K0702.06	Закаленная сталь	M6	9	7	10	11,5	9	по запросу
K0702.08	Закаленная сталь	M8	12	9	13	15	11	по запросу
K0702.10	Закаленная сталь	M10	15	11,5	16	18,4	15	по запросу
K0702.101	Закаленная сталь	M10	15	11,5	17	19,6	15	по запросу
K0702.12	Закаленная сталь	M12	18	14	18	20,7	17	по запросу
K0702.121	Закаленная сталь	M12	18	14	19	21,9	17	по запросу
K0702.14	Закаленная сталь	M14	21	16	22	25,4	20	по запросу
K0702.16	Закаленная сталь	M16	24	18	24	27,7	22	по запросу
K0702.18	Закаленная сталь	M18	27	20	27	31,2	24,5	по запросу
K0702.20	Закаленная сталь	M20	30	22	30	34,6	27	по запросу
K0702.22	Закаленная сталь	M22	33	24	32	36,9	29	по запросу
K0702.24	Закаленная сталь	M24	36	26	36	41,6	32	по запросу
K0702.30	Закаленная сталь	M30	45	32	46	53,1	41	по запросу
K0702.36	Закаленная сталь	M36	54	38	55	63,5	50	по запросу
K0702.806	нержавеющая сталь A2	M6	9	7	10	11,5	9	по запросу
K0702.808	нержавеющая сталь A2	M8	12	9	13	15	11	по запросу
K0702.810	нержавеющая сталь A2	M10	15	11,5	16	18,4	15	по запросу
K0702.811	нержавеющая сталь A2	M10	15	11,5	17	19,6	15	по запросу
K0702.812	нержавеющая сталь A2	M12	18	14	18	20,7	17	по запросу
K0702.816	нержавеющая сталь A2	M16	24	18	24	27,7	22	по запросу
K0702.820	нержавеющая сталь A2	M20	30	22	30	34,6	27	по запросу
