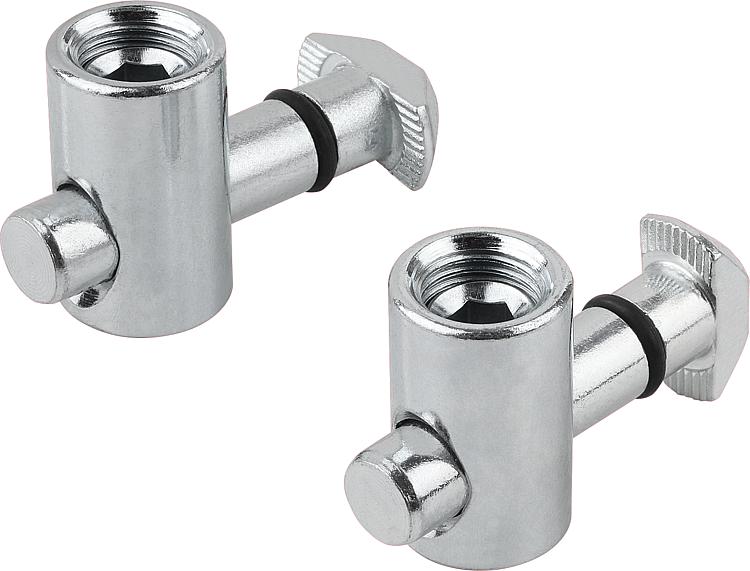

Описание товара/фотография продукта

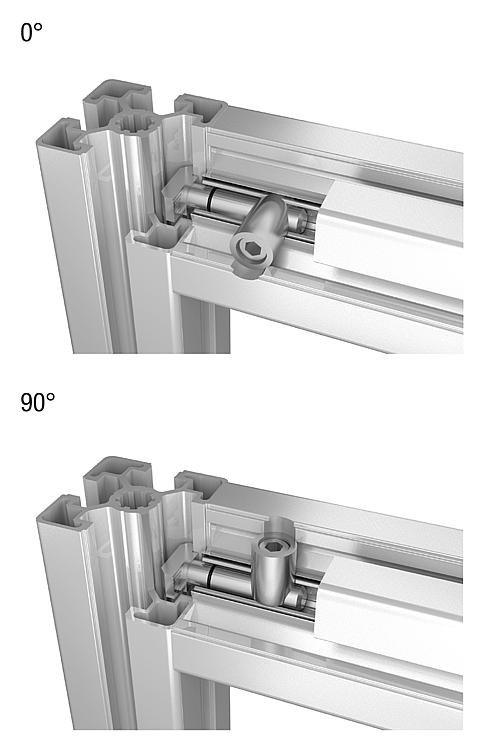

ОписаниеМатериал:Сталь.Исполнение: оцинкованная сталь.Указание:Соединительные комплекты предназначены для перпендикулярного соединения двух алюминиевых профилей. Соединительные комплекты обеспечивают свободное позиционирование профилей. Пазы профилей, установленных под прямым углом друг к другу, остаются свободными. Поэтому плоскостные элементы могут быть установлены без дальнейшей обработки в пазах профилей. Благодаря уменьшенному зажимному усилию и отсутствию фиксации от перекручивания эти комплекты соединителей должны использоваться только в комбинации с плоскостными элементами и малонагруженными конструкциями.

Незначительные затраты на обработку. Для монтажа необходимо просверлить отверстие в одном из профилей. Отверстие D2 может быть выполнено как сквозное отверстие.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1034 Соединительные комплекты, центральные тип B

301 kB

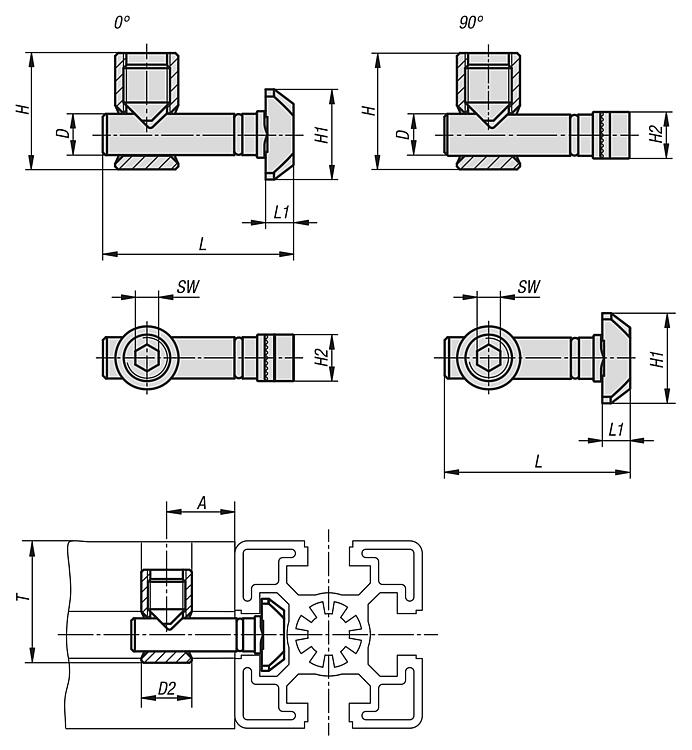

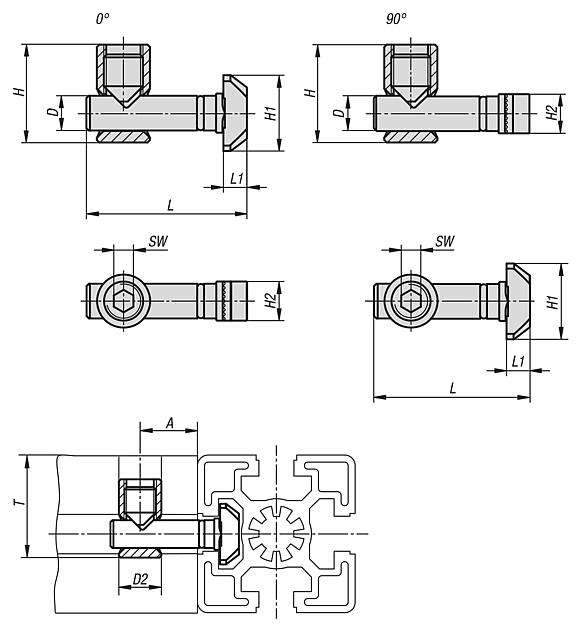

Чертежи

Выбор / фильтр товаров

Номер заказа	Тип	Ширина паза	Исполнение	A	D	D2	H	H1	H2	L	L1	SW	T для профиля 30	T для профиля 40	T для профиля 45	T для профиля 50	T для профиля 60	Цена
K1034.0800	B	8	0°	18	7,1	11	20	15,5	8	33	4,8	4	22	-	-	-	-	по запросу
K1034.0890	B	8	90°	18	7,1	11	20	15,5	8	33	4,8	4	22	-	-	-	-	по запросу
K1034.1000	B	10	0°	22,5	9,7	17	28	19,5	10	45,5	5,5	6	-	31	34	36	41	по запросу
K1034.1090	B	10	90°	22,5	9,7	17	28	19,5	10	45,5	5,5	6	-	31	34	36	41	по запросу
