Гайки ромбические для T-пазов

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Детали машин, элементы механизмов
    - Соединители для профилей и профильных систем
      - Гайки ромбические для T-пазов

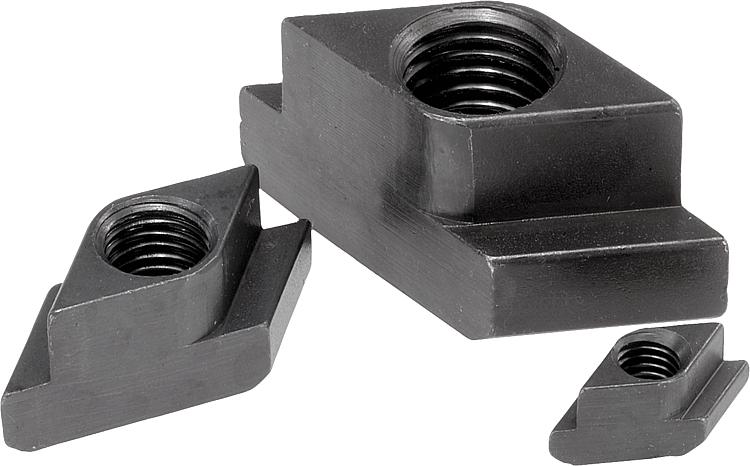

Описание товара/фотография продукта

ОписаниеМатериал:Углеродистая сталь.Исполнение: закаленные до 8 и вороненый.Указание:Преимущество этих ромбических гаек для Т-пазов заключается в том, что они могут устанавливаться сверху. Они особенно целесообразны при длинных Т-пазах или если загрузка машинного стола не позволяет применение зажимных винтов или стандартных гаек для Т-пазов.Применение:Сверху установить, затем вращать, обращая внимание на усилие в пазе.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0379 Гайки ромбические для T-пазов

197 kB

Классы прочности

46,1 kB

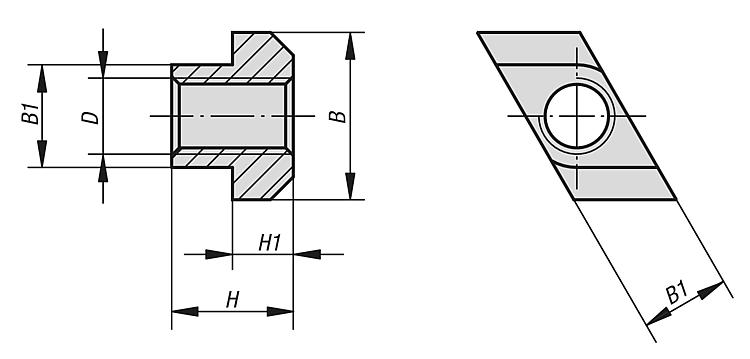

Чертежи

Выбор / фильтр товаров

Номер заказа	Ширина паза	B	B1	D	H	H1	Цена
K0379.105	6	10	5,6	M5	8	4	по запросу
K0379.106	8	13	7,6	M6	10	6	по запросу
K0379.108	10	15	9,7	M8	12	6	по запросу
K0379.110	12	18	11,7	M10	14	7	по запросу
K0379.210	14	22	13,5	M10	16	8	по запросу
K0379.310	18	28	17,5	M10	20	10	по запросу
K0379.112	14	22	13,7	M12	16	8	по запросу
K0379.114	16	25	15,7	M14	18	9	по запросу
K0379.116	18	28	17,7	M16	20	10	по запросу
K0379.216	20	32	19,7	M16	24	12	по запросу
K0379.316	22	35	21,5	M16	28	14	по запросу
K0379.416	28	44	27,5	M16	36	18	по запросу
K0379.118	20	32	19,7	M18	24	12	по запросу
K0379.120	22	35	21,7	M20	28	14	по запросу
K0379.124	28	44	27,7	M24	36	18	по запросу
K0379.130	36	54	35,6	M30	44	22	по запросу
K0379.136	42	65	41,5	M36	52	26	по запросу
