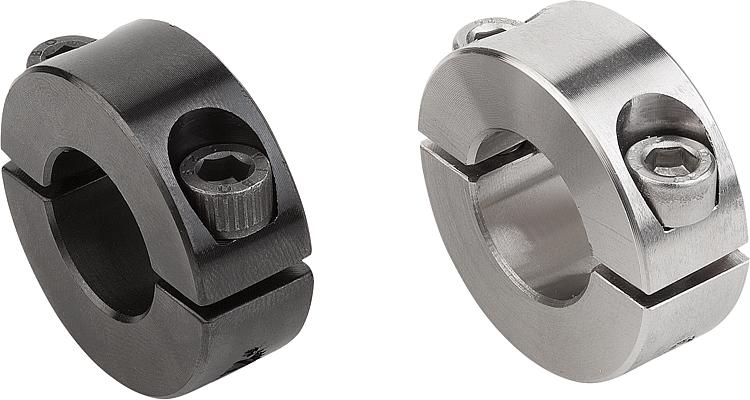

Описание товара/фотография продукта

ОписаниеМатериал:Сталь.
Нержавеющая сталь 1.4305.
Нержавеющая сталь 1.4404.
Алюминий.Исполнение: Вороненая сталь, болт из стали 12.9.
Нержавеющая сталь 1.4305 без покрытия, болт из нержавеющей стали A2-70.
Нержавеющая сталь 1.4404 без покрытия, болт из нержавеющей стали А4-70.
Алюминий без покрытия, болт из нержавеющей стали A2-70.Указание:Разъемные зажимные кольца надеваются на вал и обеспечивают равномерное распределение зажимного усилия. Они служат для достижения надежного соединения элементов и высокой силы зажима, не повреждая при этом сам вал.

Допуски вала должны находиться в пределах h11.

Двухэлементное исполнение обеспечивает простой и быстрый монтаж без необходимости демонтажа соседних компонентов.

Зажимные кольца, изготовленные из нержавеющей стали A4, имеют небольшую центрирующую точку по внешнему диаметру.Диапазон температур:от -40 °C - +175 °C.По запросу:Другие размеры.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0612 Зажимные кольца разъёмные

228 kB

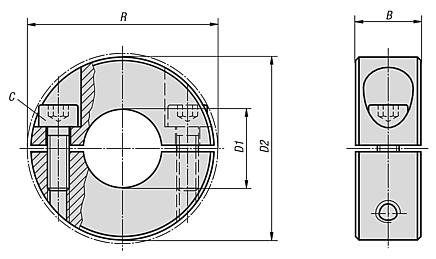

Чертежи

Выбор / фильтр товаров

Номер заказа	Материал основы	B	C (DIN 912)	D1	D2	R	Цена
K0612.00401	Сталь	9	M3x8	4	16	20,7	по запросу
K0612.00501	Сталь	9	M3x8	5	16	20,7	по запросу
K0612.00601	Сталь	9	M3x8	6	16	20,7	по запросу
K0612.00801	Сталь	9	M3x8	8	18	22,4	по запросу
K0612.01001	Сталь	9	M3x10	10	24	26	по запросу
K0612.01201	Сталь	11	M4x12	12	28	31,8	по запросу
K0612.01501	Сталь	13	M5x16	15	34	39,4	по запросу
K0612.01601	Сталь	13	M5x16	16	34	39,4	по запросу
K0612.01801	Сталь	13	M5x16	18	36	41,1	по запросу
K0612.02001	Сталь	15	M6x18	20	40	46,4	по запросу
K0612.02201	Сталь	15	M6x18	22	42	48,1	по запросу
K0612.02501	Сталь	15	M6x18	25	45	50,8	по запросу
K0612.02801	Сталь	15	M6x18	28	48	53,7	по запросу
K0612.03001	Сталь	15	M6x18	30	54	58,6	по запросу
K0612.04001	Сталь	15	M6x18	40	60	65	по запросу
K0612.05001	Сталь	19	M8x25	50	78	87	по запросу
K0612.00402	нержавеющая сталь	9	M3x8	4	16	20,7	по запросу
K0612.00502	нержавеющая сталь	9	M3x8	5	16	20,7	по запросу
K0612.00602	нержавеющая сталь	9	M3x8	6	16	20,7	по запросу
K0612.00802	нержавеющая сталь	9	M3x8	8	18	22,4	по запросу
K0612.01002	нержавеющая сталь	9	M3x10	10	24	26	по запросу
K0612.01202	нержавеющая сталь	11	M4x12	12	28	31,8	по запросу
K0612.01502	нержавеющая сталь	13	M5x16	15	34	39,4	по запросу
K0612.01602	нержавеющая сталь	13	M5x16	16	34	39,4	по запросу
K0612.01802	нержавеющая сталь	13	M5x16	18	36	41,1	по запросу
K0612.02002	нержавеющая сталь	15	M6x18	20	40	46,4	по запросу
K0612.02202	нержавеющая сталь	15	M6x18	22	42	48,1	по запросу
K0612.02502	нержавеющая сталь	15	M6x18	25	45	50,8	по запросу
K0612.02802	нержавеющая сталь	15	M6x18	28	48	53,7	по запросу
K0612.03002	нержавеющая сталь	15	M6x18	30	54	58,6	по запросу
K0612.04002	нержавеющая сталь	15	M6x18	40	60	65	по запросу
K0612.05002	нержавеющая сталь	19	M8x25	50	78	87	по запросу
K0612.00404	нержавеющая сталь A4	9	M3x8	4	16	20,7	по запросу
K0612.00504	нержавеющая сталь A4	9	M3x8	5	16	20,7	по запросу
K0612.00604	нержавеющая сталь A4	9	M3x8	6	16	20,7	по запросу
K0612.00804	нержавеющая сталь A4	9	M3x8	8	18	22,4	по запросу
K0612.01004	нержавеющая сталь A4	9	M3x10	10	24	26	по запросу
K0612.01204	нержавеющая сталь A4	11	M4x12	12	28	31,8	по запросу
K0612.01504	нержавеющая сталь A4	13	M5x16	15	34	39,4	по запросу
K0612.01604	нержавеющая сталь A4	13	M5x16	16	34	39,4	по запросу
K0612.01804	нержавеющая сталь A4	13	M5x16	18	36	41,1	по запросу
K0612.02004	нержавеющая сталь A4	15	M6x18	20	40	46,4	по запросу
K0612.02204	нержавеющая сталь A4	15	M6x18	22	42	48,1	по запросу
K0612.02504	нержавеющая сталь A4	15	M6x18	25	45	50,8	по запросу
K0612.02804	нержавеющая сталь A4	15	M6x18	28	48	53,7	по запросу
K0612.03004	нержавеющая сталь A4	15	M6x18	30	54	58,6	по запросу
K0612.04004	нержавеющая сталь A4	15	M6x18	40	60	65	по запросу
K0612.05004	нержавеющая сталь A4	19	M8x25	50	78	87	по запросу
K0612.00403	Алюминий	9	M3x8	4	16	20,7	по запросу
K0612.00503	Алюминий	9	M3x8	5	16	20,7	по запросу
K0612.00603	Алюминий	9	M3x8	6	16	20,7	по запросу
K0612.00803	Алюминий	9	M3x8	8	18	22,4	по запросу
K0612.01003	Алюминий	9	M3x10	10	24	26	по запросу
K0612.01203	Алюминий	11	M4x12	12	28	31,8	по запросу
K0612.01503	Алюминий	13	M5x16	15	34	39,4	по запросу
K0612.01603	Алюминий	13	M5x16	16	34	39,4	по запросу
K0612.01803	Алюминий	13	M5x16	18	36	41,1	по запросу
K0612.02003	Алюминий	15	M6x18	20	40	46,4	по запросу
K0612.02203	Алюминий	15	M6x18	22	42	48,1	по запросу
K0612.02503	Алюминий	15	M6x18	25	45	50,8	по запросу
K0612.02803	Алюминий	15	M6x18	28	48	53,7	по запросу
K0612.03003	Алюминий	15	M6x18	30	54	58,6	по запросу
K0612.04003	Алюминий	15	M6x18	40	60	65	по запросу
K0612.05003	Алюминий	19	M8x25	50	78	87	по запросу
