Зажимные кольца с пазом, с зажимной рукояткой

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Детали машин, элементы механизмов
    - Установочные кольца, зажимные кольца, стыковочные втулки
      - Зажимные кольца с пазом, с зажимной рукояткой

Описание товара/фотография продукта

ОписаниеМатериал:

Сталь 1.0718.
Нержавеющая сталь 1.4305.

Исполнение: Вороненая сталь.
Нержавеющая сталь, Без покрытия.
Вставка из нержавеющей стали.Указание:Зажимные кольца с зажимной рукояткой, с пазом, надеваются на вал и обеспечивают равномерное распределение усилия зажима. Они служат для достижения надежного соединения элементов и высокого сцепления с валом без его повреждения.

Допуск вала должен находиться в пределах h11.По запросу:Другие размеры.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0611 Зажимные кольца с пазом, с зажимной рукояткой

207 kB

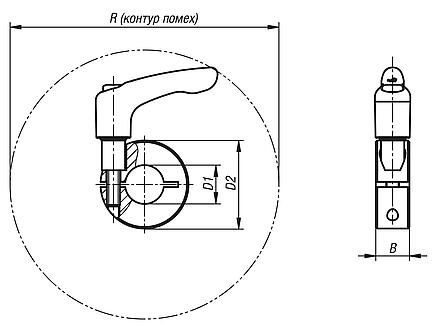

Чертежи

Выбор / фильтр товаров

Номер заказа	Материал основы	B	D1	D2	R	Цена
K0611.11001	Сталь	9	10	24	44,1	по запросу
K0611.11201	Сталь	11	12	28	90,4	по запросу
K0611.11501	Сталь	13	15	34	105	по запросу
K0611.11601	Сталь	13	16	34	105	по запросу
K0611.11801	Сталь	13	18	36	105,7	по запросу
K0611.12001	Сталь	15	20	40	103,8	по запросу
K0611.12201	Сталь	15	22	42	104,2	по запросу
K0611.12501	Сталь	15	25	45	104,8	по запросу
K0611.12801	Сталь	15	28	48	106,8	по запросу
K0611.13001	Сталь	15	30	54	112,6	по запросу
K0611.14001	Сталь	15	40	60	113,2	по запросу
K0611.15001	Сталь	19	50	78	150,2	по запросу
K0611.11002	нержавеющая сталь	9	10	24	44,1	по запросу
K0611.11202	нержавеющая сталь	11	12	28	90,4	по запросу
K0611.11502	нержавеющая сталь	13	15	34	105	по запросу
K0611.11602	нержавеющая сталь	13	16	34	105	по запросу
K0611.11802	нержавеющая сталь	13	18	36	105,7	по запросу
K0611.12002	нержавеющая сталь	15	20	40	103,8	по запросу
K0611.12202	нержавеющая сталь	15	22	42	104,2	по запросу
K0611.12502	нержавеющая сталь	15	25	45	104,8	по запросу
K0611.12802	нержавеющая сталь	15	28	48	106,8	по запросу
K0611.13002	нержавеющая сталь	15	30	54	112,6	по запросу
K0611.14002	нержавеющая сталь	15	40	60	113,2	по запросу
K0611.15002	нержавеющая сталь	19	50	78	150,2	по запросу
