K0357Оправки зажимные |
назад |
|

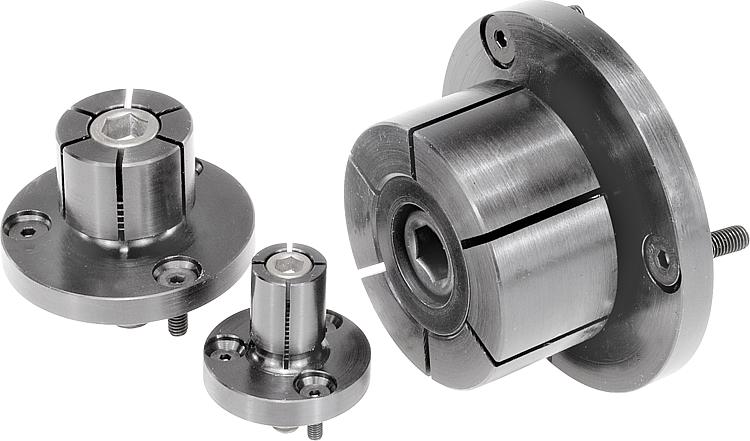

Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Корпус из конструкционной стали, болт с конической головкой из цементируемой стали.Исполнение: Корпус воронёный. Болт с конической элементы конуса. Указание:Зажимная оправка особенно подходит для вторичной обработки обтачиваемых деталей. Вращением или фрезерованием диаметр D устанавливается соответственно диаметру детали. Низкий тип конструкции — удобство в эксплуатации. Зажим ключом с внутренним шестигранником или гидравлически.

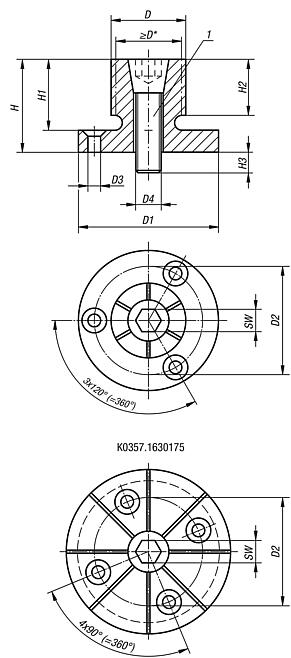

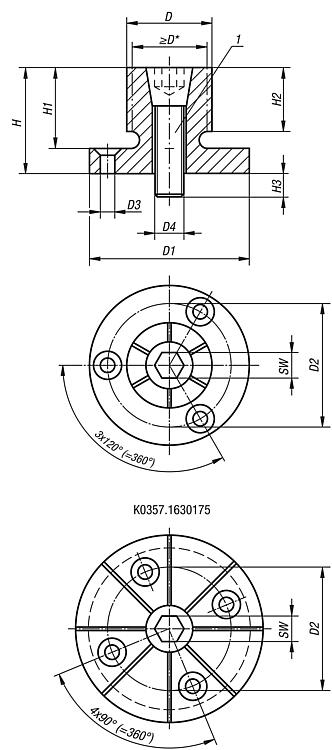

* D мин. = наименьший допустимый диаметр, до которого возможно обтачивание или фрезерование D.Монтаж:Зажимные оправки примерно на 0,1 мм (путь зажима) больше диаметра исходного положения. Затем зажимная оправка обрабатывается на токарном или фрезерном станке на внутреннем диаметре детали. При необходимости фланец может быть центрирован в отверстии или штифтами.Указание на чертеже:1) Болт с конической головкой Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа | D | D мин. | D1 | D2 | D3 для винта с потайной головкой ISO 10642 | D4 Болт с конической головкой | H | H1 | H2 | H3 | SW Болт с конической головкой | Момент затяжки макс. Нм | Зажимное усилие макс.,кН | CAD | Принадл. | Цена | Заказать |
---|
K0357.020407 | 7,4 | 4,1 | 20 h9 | 13,7 | M2 | M2 | 10,7 | 7,6 | 6,1 | 4,1 | 1,5 | 0,7 | 1,1 | | | по запросу | | K0357.040812 | 12,4 | 8 | 29,72 h9 | 21 | M3 | M4 | 21,8 | 16 | 15 | 8 | 3 | 5 | 4,2 | | | по запросу | | K0357.061214 | 14,2 | 12,2 | 31,5 h9 | 23,1 | M3 | M6 | 24,9 | 19 | 15 | 12 | 5 | 17 | 8,5 | | | по запросу | | K0357.081420 | 20 | 13,5 | 37,5 h9 | 29 | M3 | M8 | 24,9 | 19 | 15 | 14 | 6 | 34 | 11,1 | | | по запросу | | K0357.062027 | 27 | 18 | 50 h9 | 39,4 | M4 | M10 | 28,6 | 22,2 | 17,5 | 17 | 8 | 60 | 20 | | | по запросу | | K0357.102535 | 35,3 | 23 | 56 h9 | 45,5 | M4 | M12 | 31,8 | 25,4 | 20,6 | 21 | 10 | 150 | 26,3 | | | по запросу | | K0357.123442 | 42 | 29,3 | 69,5 h8 | 55,9 | M5 | M16 | 39,6 | 31,8 | 27 | 22 | 14 | 280 | 44,5 | | | по запросу | | K0357.123452 | 51,5 | 29,3 | 75,5 h9 | 63,9 | M5 | M16 | 39,6 | 31,8 | 27 | 22 | 14 | 280 | 44,5 | | | по запросу | | K0357.163077 | 77,7 | 29,3 | 107,5 h9 | 92,5 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | | | по запросу | | K0357.1630103 | 103 | 29,3 | 132,9 h9 | 118 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | | | по запросу | | K0357.1630175 | 175 | 29,3 | 132,9 h9 | 118 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | | | по запросу | |
