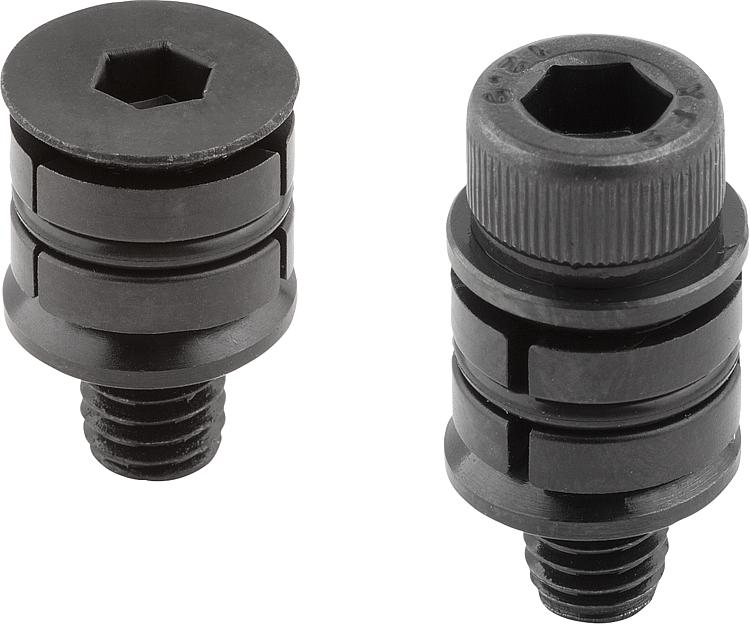

K1166Зажимы центрирования круглые |
назад |
|
Описание товара/фотография продукта |
|
|

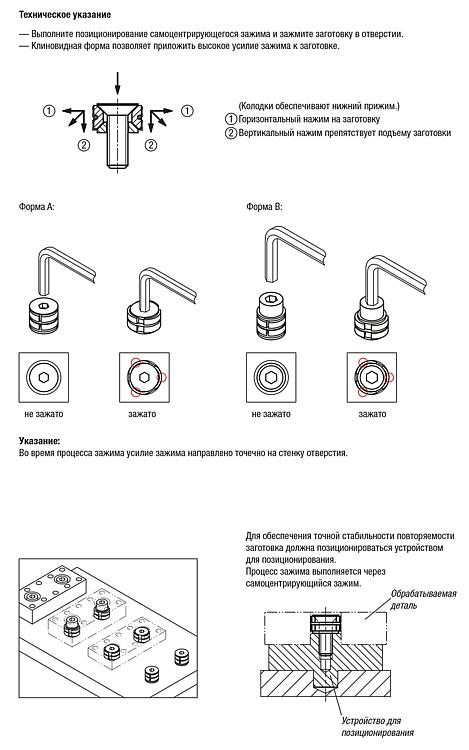

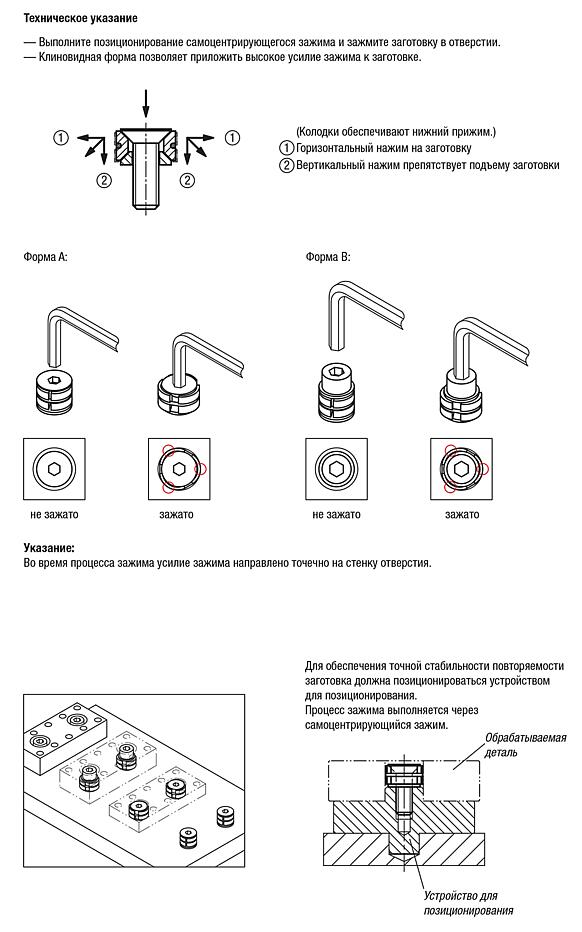

ОписаниеМатериал:Углеродистая сталь.Исполнение: закаленные (твердость 33-39 HRC) и вороненые.Указание:Зажим центрирования дает возможность отцентровать заготовку в отверстии и зажать ее.
Благодаря поверхностям клиновой формы достигаются высокие зажимные усилия.
Зажимы центрирования могут на выбор заказываться с винтом с цилиндрической головкой или с винтом с потайной головкой.

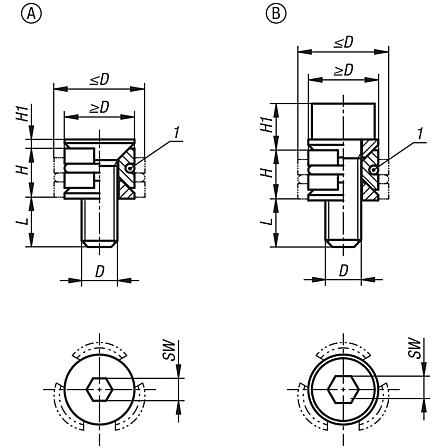

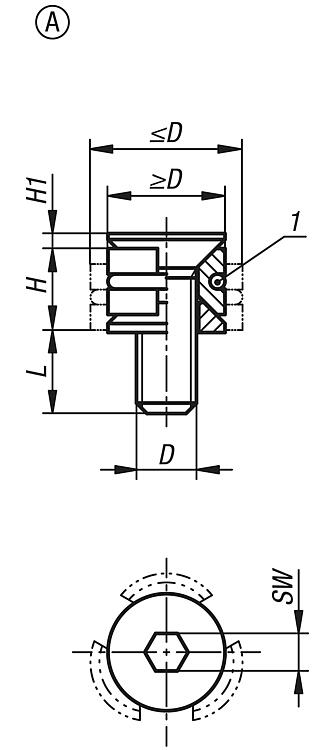

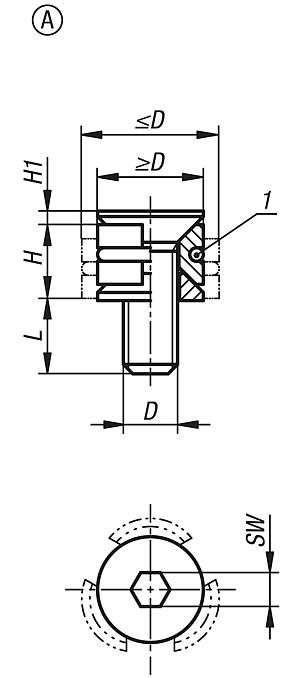

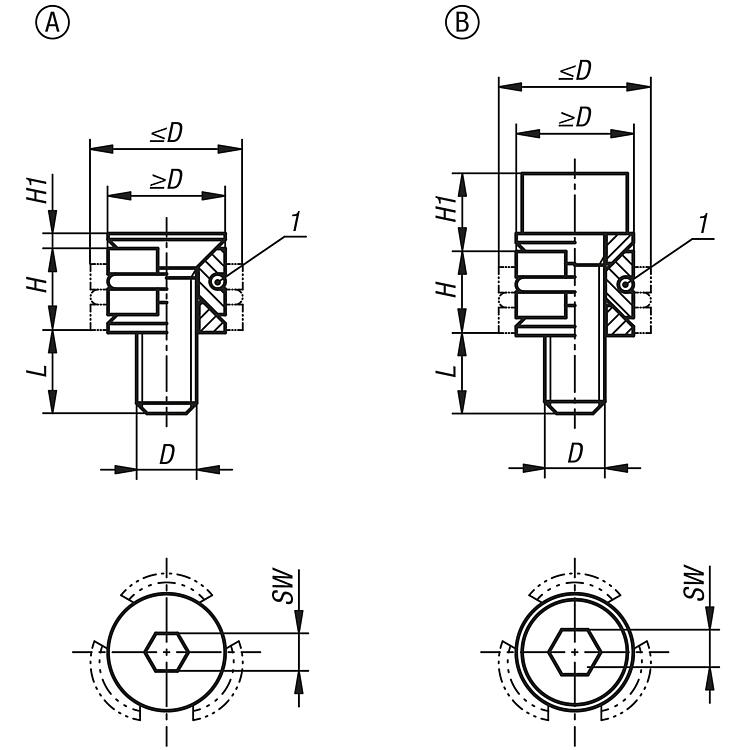

Зажим центрирования с ходом вниз.Указание на чертеже:Форма A: с винтом с потайной головкой

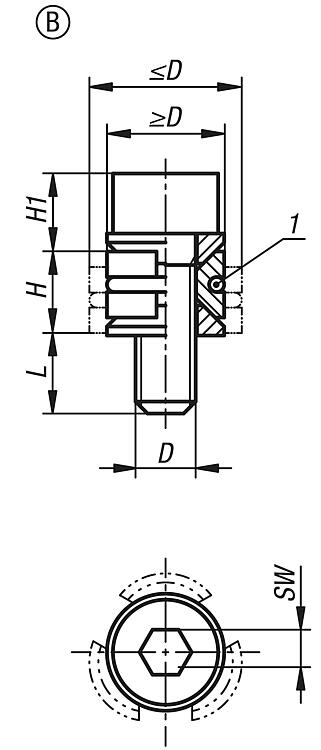

Форма B: с винтом с цилиндрической головкой
размер H при высоте ≥D.
размер L относиться к длине при ≤D
1) Уплотнительное кольцо
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Самоцентрирующийся зажим, круглый, с винтом с потайной головкой, форма А |
подробнее |
| Номер заказа | Форма | D=резьба | D
мин. | D
макс. | H | H1 | L | SW | Зажимное
усилие
макс.,кН | Момент
затяжки,
Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1166.10804 | A | M4x12 | 8 | 10,3 | 5,5 | 0,9 | 7,3 | 2,5 | 0,9 | 2,1 |  | | по запросу | | | K1166.11005 | A | M5X15 | 10 | 12,3 | 6,4 | 1,1 | 9,1 | 3 | 1,5 | 4,3 | | | по запросу | | | K1166.11206 | A | M6X18 | 12 | 16,3 | 8,6 | 1,3 | 11,2 | 4 | 2,1 | 7,3 | | | по запросу | | | K1166.11608 | A | M8X25 | 16 | 22 | 11,5 | 1,6 | 16,2 | 5 | 4 | 18 | | | по запросу | |
|
Самоцентрирующийся зажим, круглый, с винтом с цилиндрической головкой, форма B |
подробнее |
| Номер заказа | Форма | D=резьба | D
мин. | D
макс. | H | H1 | L | SW | Зажимное
усилие
макс.,кН | Момент
затяжки,
Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1166.20804 | B | M4x12 | 8 | 10,3 | 5,5 | 5,1 | 7,1 | 3 | 1,5 | 2,7 | | | по запросу | | | K1166.21005 | B | M5X15 | 10 | 12,3 | 6,4 | 6,2 | 9 | 4 | 2,5 | 5,4 | | | по запросу | | | K1166.21206 | B | M6X18 | 12 | 16,3 | 8,6 | 7,9 | 10,6 | 5 | 5 | 9,1 | | | по запросу | | | K1166.21608 | B | M8X25 | 16 | 22 | 11,5 | 10,4 | 15,4 | 6 | 9 | 25 | | | по запросу | |
|
