Магниты круглые (магниты-прутки) самарий-кобальт (NdFeB), форма A

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Магниты
    - Магниты круглые (магниты-прутки) самарий-кобальт (NdFeB)
      - Магниты круглые (магниты-прутки) самарий-кобальт (NdFeB), форма A

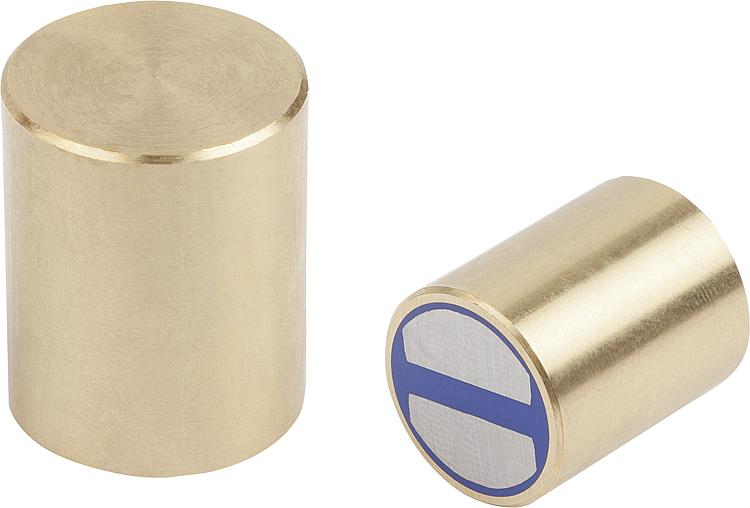

Описание товара/фотография продукта

ОписаниеМатериал:Корпус из латуни.
Магнитный сердечник из NdFeB (неодим).Исполнение: Гладкий корпус.Указание:Гладкий корпус, экранированное исполнение.
Недопустимо запрессовывание неодимовых удерживающих магнитов непосредственно в железную оболочку, так как магнитное короткое замыкание может привести к потере силы сцепления.

Диаметр «D» шлифованный с допуском на посадку h6.

Длину удерживающих магнитов формы А можно уменьшить на размер «H1» без снижения их силы сцепления.Диапазон температур:макс. 80 °CМонтаж:Магниты можно установить методом запрессовки, вкручивания или вклеивания.Указание на чертеже:

1) Поверхность сцепления

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1395_A Магниты круглые (магниты-прутки) самарий-кобальт (NdFeB), форма A

159 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	H	H1	Сила сцепления, Н	Отступ для железных стенок, мм	Цена
K1395.106	A	6	20	10	10	1,5	по запросу
K1395.108	A	8	20	10	25	1,5	по запросу
K1395.110	A	10	20	8	45	2	по запросу
K1395.113	A	13	20	6	70	2,5	по запросу
K1395.116	A	16	20	2	150	3	по запросу
K1395.120	A	20	25	5	280	4	по запросу
K1395.125	A	25	35	7	450	5	по запросу
K1395.132	A	32	40	4,5	700	6	по запросу
