Дисковые маховики из алюминия

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Маховички, приводные рукоятки, счётчики оборотов
    - Дисковые маховики из алюминия

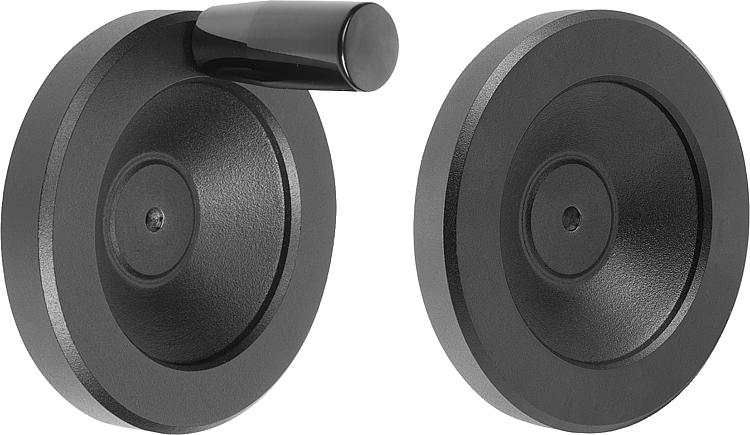

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Маховик из алюминия.
Цилиндрическая ручка, дуропласт PF 31-DIN 7708, черный, осевая часть из стали, оцинкованная.Исполнение: С порошковым покрытием, цвет: черный.
С посадочным отверстием.
По запросу:Втулки с внутренним четырехгранником.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0161 Дисковые маховики из алюминия

276 kB

Чертежи (общий обзор)

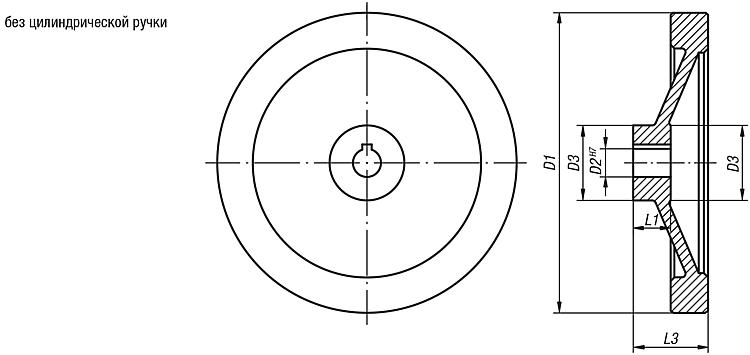

Дисковые маховики из алюминия, без цилиндрической ручки

подробнее

Чертежи

Дисковые маховики из алюминия, без цилиндрической ручки

Выбор / фильтр товаров

Номер заказа	Исполнение 1	D1	D2	D3	L1	L3	В3	Т	Цена
K0161.01080X10	калибровое отверстие	80	10H7	26	16	31	-	-	по запросу
K0161.01080X12	калибровое отверстие	80	12H7	26	16	31	-	-	по запросу
K0161.01100X10	калибровое отверстие	100	10H7	31	17	34	-	-	по запросу
K0161.01100X12	калибровое отверстие	100	12H7	31	17	34	-	-	по запросу
K0161.01125X12	калибровое отверстие	125	12H7	30	18	37	-	-	по запросу
K0161.01125X14	калибровое отверстие	125	14H7	30	18	37	-	-	по запросу
K0161.01140X14	калибровое отверстие	140	14H7	34	19	34	-	-	по запросу
K0161.01140X15	калибровое отверстие	140	15H7	34	19	34	-	-	по запросу
K0161.01160X15	калибровое отверстие	160	15H7	40	20	40	-	-	по запросу
K0161.01160X16	калибровое отверстие	160	16H7	40	20	40	-	-	по запросу
K0161.01200X18	калибровое отверстие	200	18H7	50	24	46	-	-	по запросу
K0161.01200X20	калибровое отверстие	200	20H7	50	24	46	-	-	по запросу
K0161.01250X22	калибровое отверстие	250	22H7	50	28	49	-	-	по запросу
K0161.01250X24	калибровое отверстие	250	24H7	50	28	49	-	-	по запросу
K0161.11080X10	калибровое отверстие с пазом	80	10H7	26	16	31	3	11,4	по запросу
K0161.11080X12	калибровое отверстие с пазом	80	12H7	26	16	31	4	13,8	по запросу
K0161.11100X10	калибровое отверстие с пазом	100	10H7	31	17	34	3	11,4	по запросу
K0161.11100X12	калибровое отверстие с пазом	100	12H7	31	17	34	4	13,8	по запросу
K0161.11125X12	калибровое отверстие с пазом	125	12H7	30	18	37	4	13,8	по запросу
K0161.11125X14	калибровое отверстие с пазом	125	14H7	30	18	37	5	16,3	по запросу
K0161.11140X14	калибровое отверстие с пазом	140	14H7	34	19	34	5	16,3	по запросу
K0161.11140X15	калибровое отверстие с пазом	140	15H7	34	19	34	5	17,3	по запросу
K0161.11160X15	калибровое отверстие с пазом	160	15H7	40	20	40	5	17,3	по запросу
K0161.11160X16	калибровое отверстие с пазом	160	16H7	40	20	40	5	18,3	по запросу
K0161.11200X18	калибровое отверстие с пазом	200	18H7	50	24	46	6	20,8	по запросу
K0161.11200X20	калибровое отверстие с пазом	200	20H7	50	24	46	6	22,8	по запросу
K0161.11250X22	калибровое отверстие с пазом	250	22H7	50	28	49	6	24,8	по запросу
K0161.11250X24	калибровое отверстие с пазом	250	24H7	50	28	49	8	27,3	по запросу

Дисковые маховики из алюминия, с жестко установленной цилиндрической ручкой

подробнее

Чертежи

Дисковые маховики из алюминия, с жестко установленной цилиндрической ручкой

Выбор / фильтр товаров

Номер заказа	Исполнение 1	D1	D2	D3	L1	L3	В3	Т	неподвижная цилиндрическая ручка	Цена
K0161.21080X10	калибровое отверстие	80	10H7	26	16	31	-	-	ø18 x M6 x 40	по запросу
K0161.21080X12	калибровое отверстие	80	12H7	26	16	31	-	-	ø18 x M6 x 40	по запросу
K0161.21100X10	калибровое отверстие	100	10H7	31	17	34	-	-	ø18 x M6 x 40	по запросу
K0161.21100X12	калибровое отверстие	100	12H7	31	17	34	-	-	ø18 x M6 x 40	по запросу
K0161.21125X12	калибровое отверстие	125	12H7	30	18	37	-	-	ø21 x M8 x 50	по запросу
K0161.21125X14	калибровое отверстие	125	14H7	30	18	37	-	-	ø21 x M8 x 50	по запросу
K0161.21140X14	калибровое отверстие	140	14H7	34	19	34	-	-	ø21 x M8 x 50	по запросу
K0161.21140X15	калибровое отверстие	140	15H7	34	19	34	-	-	ø21 x M8 x 50	по запросу
K0161.21160X15	калибровое отверстие	160	15H7	40	20	40	-	-	ø26 x M10 x 80	по запросу
K0161.21160X16	калибровое отверстие	160	16H7	40	20	40	-	-	ø26 x M10 x 80	по запросу
K0161.21200X18	калибровое отверстие	200	18H7	50	24	46	-	-	ø26 x M10 x 80	по запросу
K0161.21200X20	калибровое отверстие	200	20H7	50	24	46	-	-	ø26 x M10 x 80	по запросу
K0161.21250X22	калибровое отверстие	250	22H7	50	28	49	-	-	ø28 x M12 x 90	по запросу
K0161.21250X24	калибровое отверстие	250	24H7	50	28	49	-	-	ø28 x M12 x 90	по запросу
K0161.31080X10	калибровое отверстие с пазом	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40	по запросу
K0161.31080X12	калибровое отверстие с пазом	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40	по запросу
K0161.31100X10	калибровое отверстие с пазом	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40	по запросу
K0161.31100X12	калибровое отверстие с пазом	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40	по запросу
K0161.31125X12	калибровое отверстие с пазом	125	12H7	30	18	37	4	13,8	ø21 x M8 x 50	по запросу
K0161.31125X14	калибровое отверстие с пазом	125	14H7	30	18	37	5	16,3	ø21 x M8 x 50	по запросу
K0161.31140X14	калибровое отверстие с пазом	140	14H7	34	19	34	5	16,3	ø21 x M8 x 50	по запросу
K0161.31140X15	калибровое отверстие с пазом	140	15H7	34	19	34	5	17,3	ø21 x M8 x 50	по запросу
K0161.31160X15	калибровое отверстие с пазом	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80	по запросу
K0161.31160X16	калибровое отверстие с пазом	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80	по запросу
K0161.31200X18	калибровое отверстие с пазом	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80	по запросу
K0161.31200X20	калибровое отверстие с пазом	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80	по запросу
K0161.31250X22	калибровое отверстие с пазом	250	22H7	50	28	49	6	24,8	ø28 x M12 x 90	по запросу
K0161.31250X24	калибровое отверстие с пазом	250	24H7	50	28	49	8	27,3	ø28 x M12 x 90	по запросу

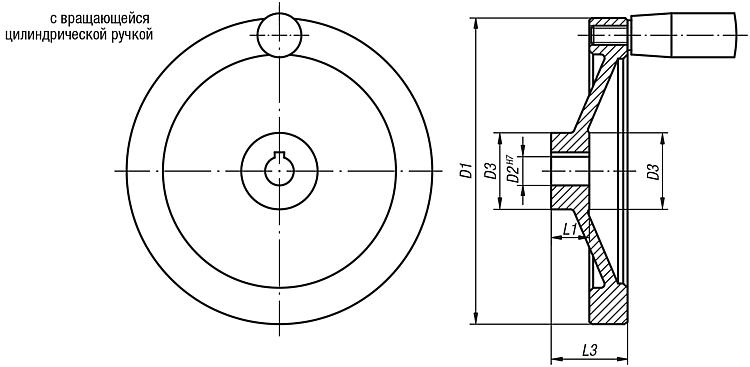

Дисковые маховики из алюминия, с вращающейся цилиндрической ручкой

подробнее

Чертежи

Дисковые маховики из алюминия, с вращающейся цилиндрической ручкой

Выбор / фильтр товаров

Номер заказа	Исполнение 1	D1	D2	D3	L1	L3	В3	Т	вращающаяся цилиндрическая ручка	Цена
K0161.41080X10	калибровое отверстие	80	10H7	26	16	31	-	-	ø18 x M6 x 40	по запросу
K0161.41080X12	калибровое отверстие	80	12H7	26	16	31	-	-	ø18 x M6 x 40	по запросу
K0161.41100X10	калибровое отверстие	100	10H7	31	17	34	-	-	ø18 x M6 x 40	по запросу
K0161.41100X12	калибровое отверстие	100	12H7	31	17	34	-	-	ø18 x M6 x 40	по запросу
K0161.41125X12	калибровое отверстие	125	12H7	30	18	37	-	-	ø22 x M8 x 56	по запросу
K0161.41125X14	калибровое отверстие	125	14H7	30	18	37	-	-	ø22 x M8 x 56	по запросу
K0161.41140X14	калибровое отверстие	140	14H7	34	19	34	-	-	ø22 x M8 x 56	по запросу
K0161.41140X15	калибровое отверстие	140	15H7	34	19	34	-	-	ø22 x M8 x 56	по запросу
K0161.41160X15	калибровое отверстие	160	15H7	40	20	40	-	-	ø26 x M10 x 80	по запросу
K0161.41160X16	калибровое отверстие	160	16H7	40	20	40	-	-	ø26 x M10 x 80	по запросу
K0161.41200X18	калибровое отверстие	200	18H7	50	24	46	-	-	ø26 x M10 x 80	по запросу
K0161.41200X20	калибровое отверстие	200	20H7	50	24	46	-	-	ø26 x M10 x 80	по запросу
K0161.41250X22	калибровое отверстие	250	22H7	50	28	49	-	-	ø31 x M12 x 102	по запросу
K0161.41250X24	калибровое отверстие	250	24H7	50	28	49	-	-	ø31 x M12 x 102	по запросу
K0161.51080X10	калибровое отверстие с пазом	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40	по запросу
K0161.51080X12	калибровое отверстие с пазом	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40	по запросу
K0161.51100X10	калибровое отверстие с пазом	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40	по запросу
K0161.51100X12	калибровое отверстие с пазом	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40	по запросу
K0161.51125X12	калибровое отверстие с пазом	125	12H7	30	18	37	4	13,8	ø22 x M8 x 56	по запросу
K0161.51125X14	калибровое отверстие с пазом	125	14H7	30	18	37	5	16,3	ø22 x M8 x 56	по запросу
K0161.51140X14	калибровое отверстие с пазом	140	14H7	34	19	34	5	16,3	ø22 x M8 x 56	по запросу
K0161.51140X15	калибровое отверстие с пазом	140	15H7	34	19	34	5	17,3	ø22 x M8 x 56	по запросу
K0161.51160X15	калибровое отверстие с пазом	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80	по запросу
K0161.51160X16	калибровое отверстие с пазом	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80	по запросу
K0161.51200X18	калибровое отверстие с пазом	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80	по запросу
K0161.51200X20	калибровое отверстие с пазом	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80	по запросу
K0161.51250X22	калибровое отверстие с пазом	250	22H7	50	28	49	6	24,8	ø31 x M12 x 102	по запросу
K0161.51250X24	калибровое отверстие с пазом	250	24H7	50	28	49	8	27,3	ø31 x M12 x 102	по запросу
