Описание товара/фотография продукта

ОписаниеМатериал:Маховик из усиленного и стабилизированного полиамида.
Центральная заглушка из полиамида.
Проходная втулка и резьбовая вставка для цилиндрической ручки из стали.Исполнение: Маховик, устойчив к маслу и пластичной смазке,
черный (RAL 9011), сатинированный.
Центральная заглушка, серая (RAL 7035).
Проходная втулка и
резьбовая вставка для откидной цилиндрической ручки, вороненая.По запросу:Прочие цвета заглушки,
специальные исполнения.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0725 Маховики из пластмассы с 2 спицами и откидной ручкой

261 kB

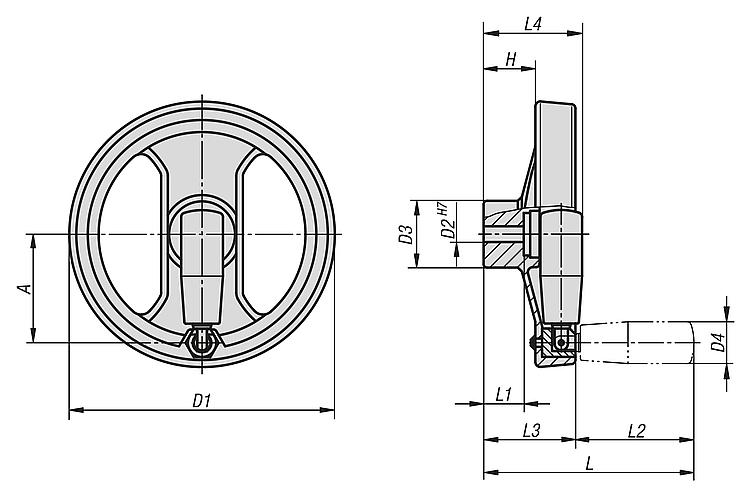

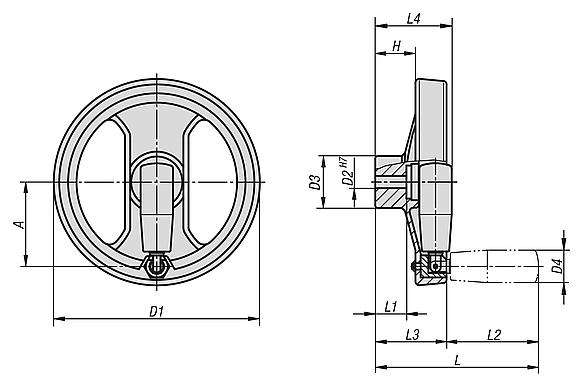

Чертежи

Выбор / фильтр товаров

Номер заказа	Исполнение 1	D1	D2	D3	D4	A	H	L	L1	L2	L3	L4	В3	Т	Цена
K0725.6130X12	калибровое отверстие	129	12H7	32	20	51	29	111	20	59	52	53	-	-	по запросу
K0725.6130X14	калибровое отверстие	129	14H7	32	20	51	29	111	20	59	52	53	-	-	по запросу
K0725.6160X14	калибровое отверстие	159	14H7	40	25	65	31	126	24	71	55	59	-	-	по запросу
K0725.6160X16	калибровое отверстие	159	16H7	40	25	65	31	126	24	71	55	59	-	-	по запросу
K0725.6200X16	калибровое отверстие	200	16H7	54,5	27	80	33	160	28	91	69	69	-	-	по запросу
K0725.6200X20	калибровое отверстие	200	20H7	54,5	27	80	33	160	28	91	69	69	-	-	по запросу
K0725.6345X20	калибровое отверстие	346	20H7	67,5	27	148	43,5	144	32	91	80	80	-	-	по запросу

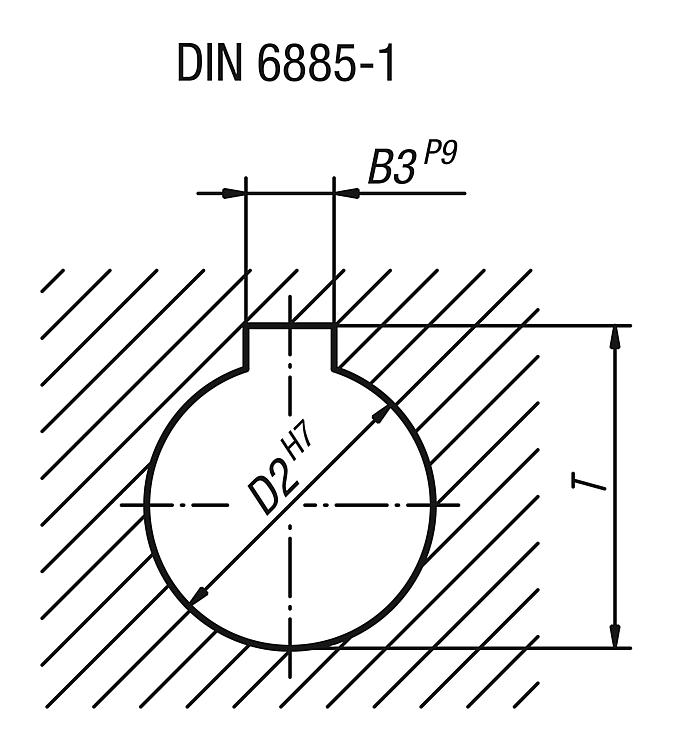

K0725.7130X12	калибровое отверстие с пазом	129	12H7	32	20	51	29	111	20	59	52	53	4	13,8	по запросу
K0725.7130X14	калибровое отверстие с пазом	129	14H7	32	20	51	29	111	20	59	52	53	5	16,3	по запросу
K0725.7160X14	калибровое отверстие с пазом	159	14H7	40	25	65	31	126	24	71	55	59	5	16,3	по запросу
K0725.7160X16	калибровое отверстие с пазом	159	16H7	40	25	65	31	126	24	71	55	59	5	18,3	по запросу
K0725.7200X16	калибровое отверстие с пазом	200	16H7	54,5	27	80	33	160	28	91	69	69	5	18,3	по запросу
K0725.7200X20	калибровое отверстие с пазом	200	20H7	54,5	27	80	33	160	28	91	69	69	6	22,8	по запросу
K0725.7345X20	калибровое отверстие с пазом	346	20H7	67,5	27	148	43,5	144	32	91	80	80	6	22,8	по запросу
