    - Шарниры пружинные из стали, нержавеющей стали или алюминия 120 мм

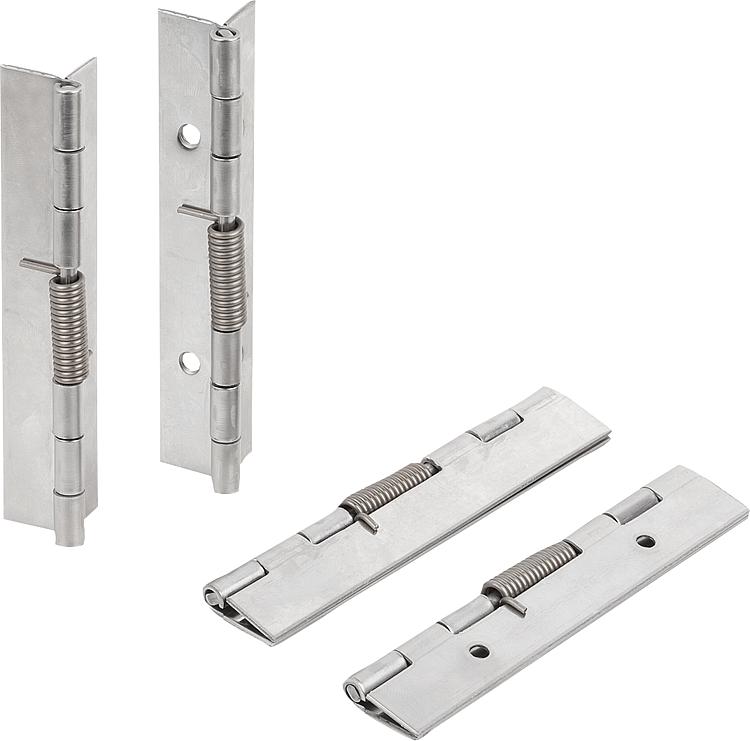

Описание товара/фотография продукта

ОписаниеМатериал:Сталь, нержавеющая сталь 1.4301 или алюминий 5754.
Зажимная пружина из стали или нержавеющей стали.Исполнение: Сталь без покрытия или оцинкованная.
Нержавеющая сталь и алюминий, без покрытия.
Зажимная пружина из цинково-алюминиевого сплава.Указание:Шарнирные петли в виде карточной петли.
Угол открытия 270°.

Крутящий момент для размыкающих пружин:
M (0°) : 0,85 Нм/M (90°) : 0,56 Нм/M (180°) : 0,28 Нм
Крутящий момент для замыкающих пружин:
M (0°) : 0,28 Нм/M (90°) : 0,56 Нм/M (180°) : 0,85 Нм

Для шарниров из алюминия следует использовать зажимные пружины из стали с цинково-алюминиевым сплавом.

Форма A: без отверстий
Форма B: с отверстиями

Указанные значения нагрузок на петли представляют собой справочные значения рекомендательного характера, без учета факторов безопасности и с исключением любой ответственности. Указанные значения служат исключительно для информации и не являются юридически обязывающей гарантией свойств.
Значения нагрузки определяются в лабораторных условиях. Каждый потребитель должен индивидуально определить пригодность петли для конкретного случая применения.
На полученные значения могут повлиять самые различные материалы, на которые крепятся петли, а также способы крепления, климатические условия и износ.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1175 Шарниры пружинные из стали, нержавеющей стали или алюминия 120 мм

196 kB

Техническое указание для пружинных шарниров

99,6 kB

Чертежи (общий обзор)

Шарниры пружинные из стали, нержавеющей стали или алюминия 120 мм, пружина разжата

подробнее

Чертежи

Шарниры пружинные из стали, нержавеющей стали или алюминия 120 мм, пружина разжата

Выбор / фильтр товаров

Номер заказа	Форма	Исполнение 1	Материал основы	A	A1	B	B1	D	D1	S	Цена
K1175.4012000	A	пружина разжата	Сталь	40	-	120	-	-	4	1,5	по запросу
K1175.4012001	B	пружина разжата	Сталь	40	22,7	120	60	4	4	1,5	по запросу
K1175.14012000	A	пружина разжата	нержавеющая сталь A2	40	-	120	-	-	4	1,5	по запросу
K1175.14012001	B	пружина разжата	нержавеющая сталь A2	40	22,7	120	60	4	4	1,5	по запросу
K1175.24012000	A	пружина разжата	Алюминий	40	-	120	-	-	4	1,5	по запросу
K1175.24012001	B	пружина разжата	Алюминий	40	22,7	120	60	4	4	1,5	по запросу

Шарниры пружинные из стали, нержавеющей стали или алюминия 120 мм, пружина сжата

подробнее

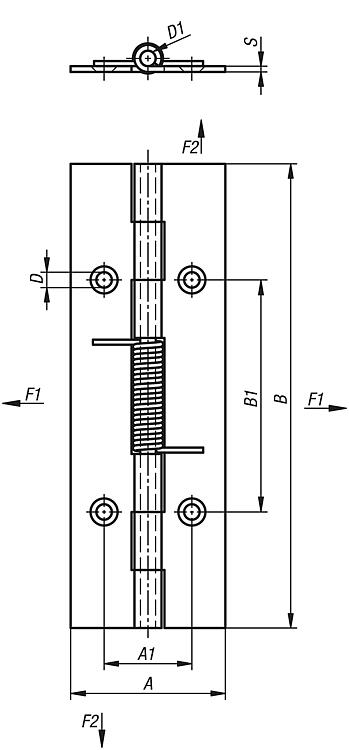

Чертежи

Шарниры пружинные из стали, нержавеющей стали или алюминия 120 мм, пружина сжата

Выбор / фильтр товаров

Номер заказа	Форма	Исполнение 1	Материал основы	A	A1	B	B1	D	D1	S	Цена
K1175.4012010	A	пружина сжата	Сталь	40	-	120	-	-	4	1,5	по запросу
K1175.4012011	B	пружина сжата	Сталь	40	22,7	120	60	4	4	1,5	по запросу
K1175.14012010	A	пружина сжата	нержавеющая сталь A2	40	-	120	-	-	4	1,5	по запросу
K1175.14012011	B	пружина сжата	нержавеющая сталь A2	40	22,7	120	60	4	4	1,5	по запросу
K1175.24012010	A	пружина сжата	Алюминий	40	-	120	-	-	4	1,5	по запросу
K1175.24012011	B	пружина сжата	Алюминий	40	22,7	120	60	4	4	1,5	по запросу
