Шарнир с функцией контроля блокировки, форма A
K1499_A

Шарнир с функцией контроля блокировки, форма A

назад

Описание товара/фотография продукта

ОписаниеМатериал:Корпус из цинкового литья
Крышка корпуса из самозатухающей пластмассы
Болт шарнира из цинкового литья/стали C45.
Контакты из сплава серебра и никеля 10.
Указание:Шарниры с функцией контроля блокировки служат для контроля положения защитных дверей, защитных крышек и защитных кожухов, установленных в поворотных опорах. Контроль защитного устройства осуществляется непосредственно в шарнире.
В исполнениях с универсальной предварительной настройкой возможна плавная регулировка угла переключения во всем рабочем диапазоне. Монтажное приспособление позволяет произвести быструю выверку на дверях и стойках.

Дополнительные шарнирные петли аналогичны по внешнему виду и размерам шарнирам с функцией контроля блокировки.

Указанные значения нагрузок на шарнирные петли представляют собой справочные значения рекомендательного характера, без учета факторов безопасности и с исключением любой ответственности. Указанные значения предназначены только для информации и не представляют собой юридически обязывающую гарантию качеств.

Значения нагрузок определены в лабораторных условиях. Каждый пользователь должен определить индивидуально пригодность шарнирной петли для конкретного случая применения.

На полученные значения могут повлиять самые различные материалы, на которых производится крепление шарнирных петель, а также способы крепления, климатические условия и износ.
Применение:- Специальное машиностроение
- Электротехническая промышленность
- Упаковочные машины
- Ограждения/ системы профилей
- Металлообрабатывающие станки
- Измерительное, технологическое, испытательное и лабораторное оборудование
Монтаж:4 винта с цилиндрической головкой M6 по DIN 7984 или DIN EN ISO 4762
Момент затяжки 4,3 Нм
Общие указания по монтажу приведены в прилагаемом Руководстве по эксплуатации.
Преимущества:- Предназначены для защиты откидных крышек
- Минимальные затраты на монтаж при установке на стандартные алюминиевые профили
- Оптимальная интеграция в конструкцию оборудования
- Дополнительная защита от каких-либо манипуляций
- Практическое отсутствие механического износа
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K1499_A Шарнир с функцией контроля блокировки, форма A 372 kB
 Technical information for safety hinge switches 360 kB

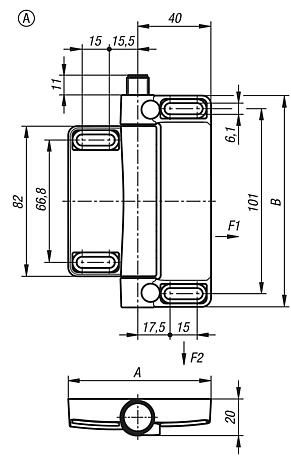

Чертежи

Шарнир с функцией контроля блокировки, форма A

Выбор / фильтр товаров

Номер заказаABПредварительная
настройка
КонтактыСпособ
присоединения
Положение
подключения
F1
N
F2
N
CADПринадл.ЦенаЗаказать
K1499.78116111178116Наружный монтаж1з / 2оВстраиваемый разъемвнизу50005000 по запросу
K1499.78116111278116Наружный монтаж1з / 2оВстраиваемый разъемвверху50005000 по запросу
K1499.78116211178116Универсальное1з / 2оВстраиваемый разъемвнизу50005000 по запросу
K1499.78116211278116Универсальное1з / 2оВстраиваемый разъемвверху50005000 по запросу
