K0150

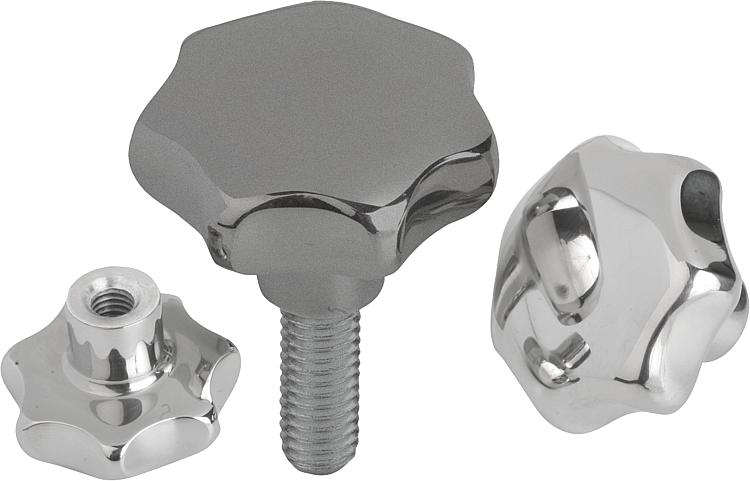

Рукоятки звездообразные DIN 6336, нержавеющая сталь

Описание товара/фотография продукта

ОписаниеМатериал:

Нержавеющая сталь 1.4308.
Установочный штифт из нержавеющей стали 1.4305.
Поперечный штифт из нержавеющей стали 1.4310.

Исполнение: шлифованная и полированная или c пескоструйной обработкой.

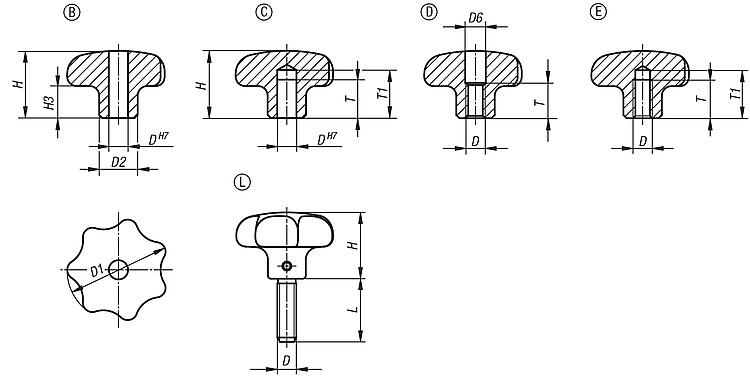

Установочный штифт и поперечный штифт чистые.Указание на чертеже:

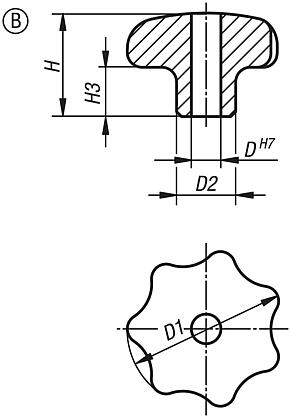

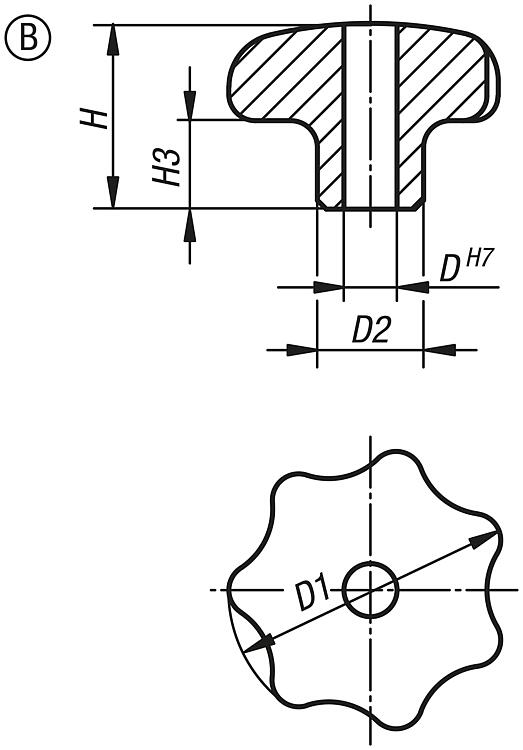

Форма B: сквозное отверстие

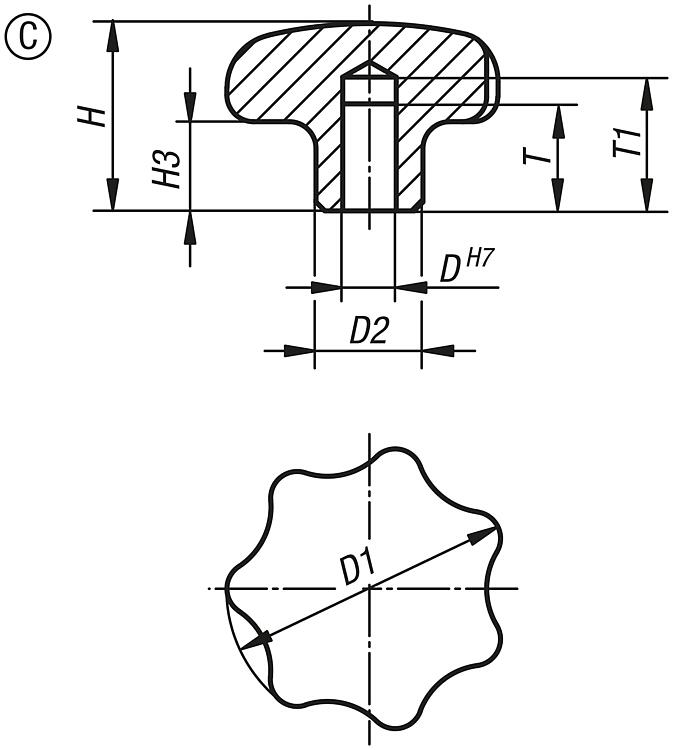

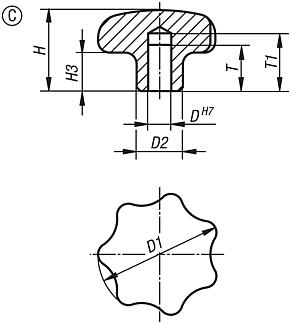

Форма C: глухое отверстие

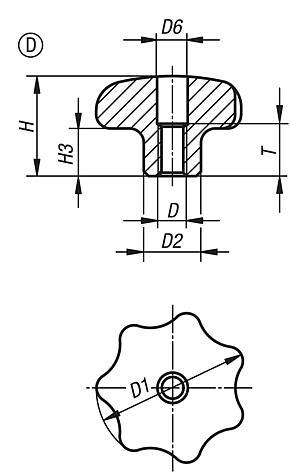

Форма D: рассверленная резьба

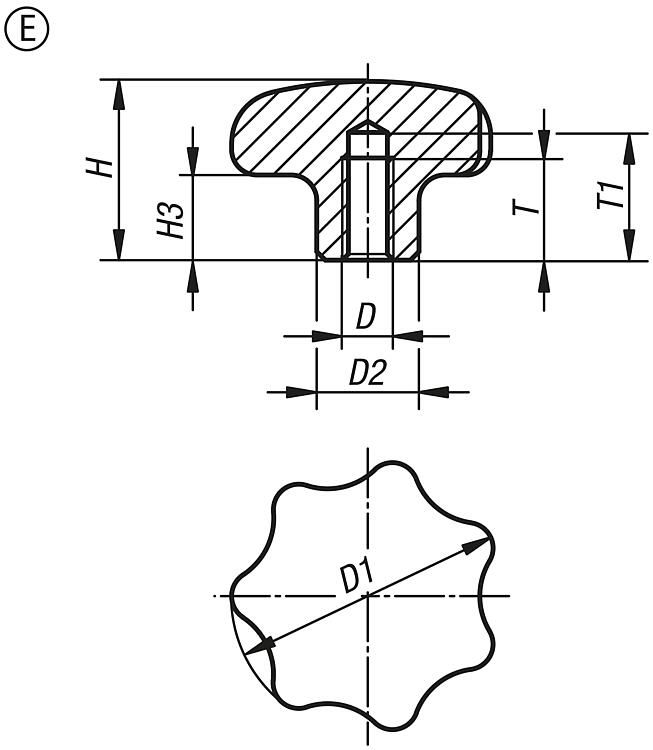

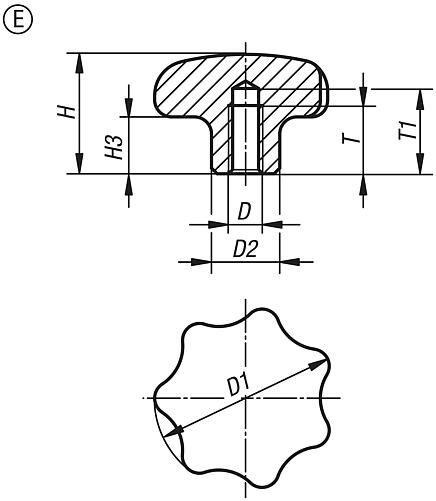

Форма E: глухое резьбовое отверстие

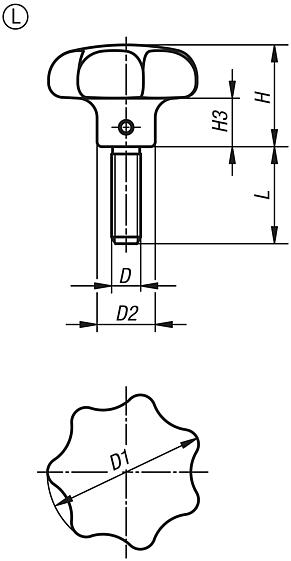

Форма L: с наружной резьбой

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Номер заказа	Форма	Поверхность корпуса	D	D1	D2	H	H3	Цена
K0150.232062	B	полированный	6	32	12	21	10	по запросу
K0150.240082	B	полированный	8	40	14	26	13	по запросу
K0150.250102	B	полированный	10	50	18	34	17	по запросу
K0150.263122	B	полированный	12	63	20	42	21	по запросу
K0150.232063	B	отпескоструенный	6	32	12	21	10	по запросу
K0150.240083	B	отпескоструенный	8	40	14	26	13	по запросу
K0150.250103	B	отпескоструенный	10	50	18	34	17	по запросу
K0150.263123	B	отпескоструенный	12	63	20	42	21	по запросу

Номер заказа	Форма	Поверхность корпуса	D	D1	D2	H	H3	T	T1	Цена
K0150.332062	C	полированный	6	32	12	21	10	12	15	по запросу
K0150.340082	C	полированный	8	40	14	26	13	15	18	по запросу
K0150.350102	C	полированный	10	50	18	34	17	18	21	по запросу
K0150.363122	C	полированный	12	63	20	42	21	22	25	по запросу
K0150.332063	C	отпескоструенный	6	32	12	21	10	12	15	по запросу
K0150.340083	C	отпескоструенный	8	40	14	26	13	15	18	по запросу
K0150.350103	C	отпескоструенный	10	50	18	34	17	18	21	по запросу
K0150.363123	C	отпескоструенный	12	63	20	42	21	22	25	по запросу

Номер заказа	Форма	Поверхность корпуса	D	D1	D2	D6	H	H3	T	Цена
K0150.432062	D	полированный	M6	32	12	6,4	21	10	11	по запросу
K0150.440082	D	полированный	M8	40	14	8,4	26	13	14	по запросу
K0150.450102	D	полированный	M10	50	18	10,5	34	17	18	по запросу
K0150.463122	D	полированный	M12	63	20	13	42	21	22	по запросу
K0150.432063	D	отпескоструенный	M6	32	12	6,4	21	10	11	по запросу
K0150.440083	D	отпескоструенный	M8	40	14	8,4	26	13	14	по запросу
K0150.450103	D	отпескоструенный	M10	50	18	10,5	34	17	18	по запросу
K0150.463123	D	отпескоструенный	M12	63	20	13	42	21	22	по запросу

Номер заказа	Форма	Поверхность корпуса	D	D1	D2	H	H3	T	T1	Цена
K0150.532062	E	полированный	M6	32	12	21	10	12	15	по запросу
K0150.540082	E	полированный	M8	40	14	26	13	15	18	по запросу
K0150.550102	E	полированный	M10	50	18	34	17	18	21	по запросу
K0150.563122	E	полированный	M12	63	20	42	21	22	25	по запросу
K0150.532063	E	отпескоструенный	M6	32	12	21	10	12	15	по запросу
K0150.540083	E	отпескоструенный	M8	40	14	26	13	15	18	по запросу
K0150.550103	E	отпескоструенный	M10	50	18	34	17	18	21	по запросу
K0150.563123	E	отпескоструенный	M12	63	20	42	21	22	25	по запросу

Номер заказа	Форма	Поверхность корпуса	D	D1	D2	H	H3	L	Цена
K0150.632063X15	L	отпескоструенный	M6	32	12	21	10	15	по запросу
K0150.632063X20	L	отпескоструенный	M6	32	12	21	10	20	по запросу
K0150.632063X25	L	отпескоструенный	M6	32	12	21	10	25	по запросу
K0150.632063X30	L	отпескоструенный	M6	32	12	21	10	30	по запросу
K0150.640083X20	L	отпескоструенный	M8	40	14	26	13	20	по запросу
K0150.640083X25	L	отпескоструенный	M8	40	14	26	13	25	по запросу
K0150.640083X30	L	отпескоструенный	M8	40	14	26	13	30	по запросу
K0150.640083X40	L	отпескоструенный	M8	40	14	26	13	40	по запросу
K0150.650103X25	L	отпескоструенный	M10	50	18	34	17	25	по запросу
K0150.650103X30	L	отпескоструенный	M10	50	18	34	17	30	по запросу
K0150.650103X40	L	отпескоструенный	M10	50	18	34	17	40	по запросу
K0150.650103X50	L	отпескоструенный	M10	50	18	34	17	50	по запросу
K0150.663123X30	L	отпескоструенный	M12	63	20	42	21	30	по запросу
K0150.663123X40	L	отпескоструенный	M12	63	20	42	21	40	по запросу
K0150.663123X50	L	отпескоструенный	M12	63	20	42	21	50	по запросу
K0150.663123X60	L	отпескоструенный	M12	63	20	42	21	60	по запросу
