Ручки круглые гладкие DIN 319 расширенный
K0159

Ручки круглые гладкие DIN 319 расширенный

назад

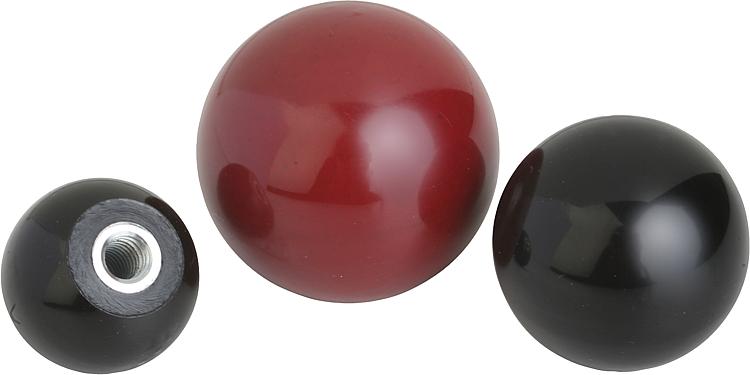

Описание товара/фотография продукта

Вызвать/фильтровать все товары
ОписаниеМатериал:Дуропласт PF 31, черный.
Втулка, сталь, оцинкованная.
Исполнение: Oтполированный до блеска.Монтаж:Монтаж формы L : Круглые ручки прочно насаживаются легкими ударами молотка. Используйте только резиновый или пластмассовый молоток весом не более 200 г!

Для конструкции K0159.21604 втулка из латуни.
При конструкциях K0159.23008, K0159.23508 и K0159.24008 втулка из стали, покрытой медью.
Допуск на хвостовик:Круглые ручки с закрепительной втулкой могут быть использованы в качестве насадки для стандартных стержней с допуском h9. Входящая в объем поставки закрепительная втулка гарантирует прочную и надежную посадку.Указание на чертеже:
Форма C: резьбой по прессованному материалу
Форма E: резьбовой втулкой
Форма L: закрепительной втулкой
Форма M: коническим отверстием
Особенности:
RoHS
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K0159 Ручки круглые гладкие DIN 319 расширенный 151 kB

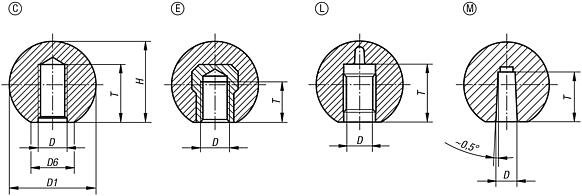

Чертежи (общий обзор)

Ручки круглые гладкие DIN 319 расширенный

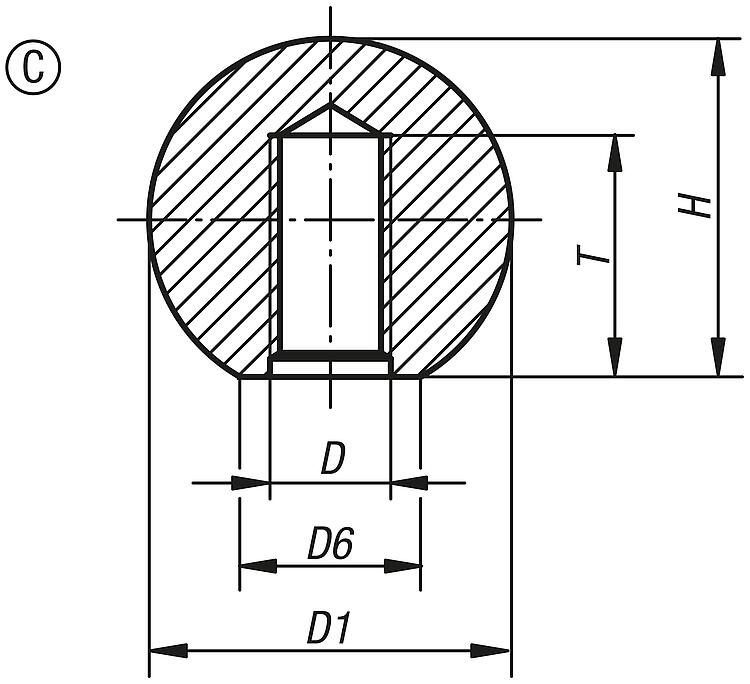

Ручки круглые гладкие DIN 319 расширенный, форма C, с резьбой из прессованной пластмассы

подробнее

Чертежи

Ручки круглые гладкие DIN 319 расширенный, форма C, с резьбой из прессованной пластмассы

Выбор / фильтр товаров

Номер заказаФормаЦвет
основы
D

D1

D6HTCADПринадл.ЦенаЗаказать
K0159.11604CчерныйM4168156 по запросу
K0159.11605CчерныйM5168157,5 по запросу
K0159.11606CчерныйM6168159 по запросу
K0159.12005CчерныйM52012187,5 по запросу
K0159.12006CчерныйM62012189 по запросу
K0159.12506CчерныйM62515239 по запросу
K0159.12508CчерныйM825152312 по запросу
K0159.13008CчерныйM830162812 по запросу
K0159.13208CчерныйM832182912 по запросу
K0159.13210CчерныйM1032182915 по запросу
K0159.13508CчерныйM836173318 по запросу
K0159.13510CчерныйM1036173315 по запросу
K0159.14008CчерныйM8402037,512 по запросу
K0159.14010CчерныйM10402037,515 по запросу
K0159.14012CчерныйM12402037,518 по запросу
K0159.14510CчерныйM1045204315 по запросу
K0159.14512CчерныйM1245204318 по запросу
K0159.15010CчерныйM1050224815 по запросу
K0159.15012CчерныйM1250284818 по запросу
K0159.116041CкрасныйM4168156 по запросу
K0159.116051CкрасныйM5168157,5 по запросу
K0159.120051CкрасныйM52012187,5 по запросу
K0159.120061CкрасныйM62012189 по запросу
K0159.125061CкрасныйM62515239 по запросу
K0159.125081CкрасныйM825152312 по запросу
K0159.130081CкрасныйM830162812 по запросу
K0159.132081CкрасныйM832182912 по запросу
K0159.140081CкрасныйM8402037,512 по запросу
K0159.135101CкрасныйM1036173315 по запросу
K0159.140101CкрасныйM10402037,515 по запросу
K0159.150101CкрасныйM1050224815 по запросу
K0159.150121CкрасныйM1250284818 по запросу

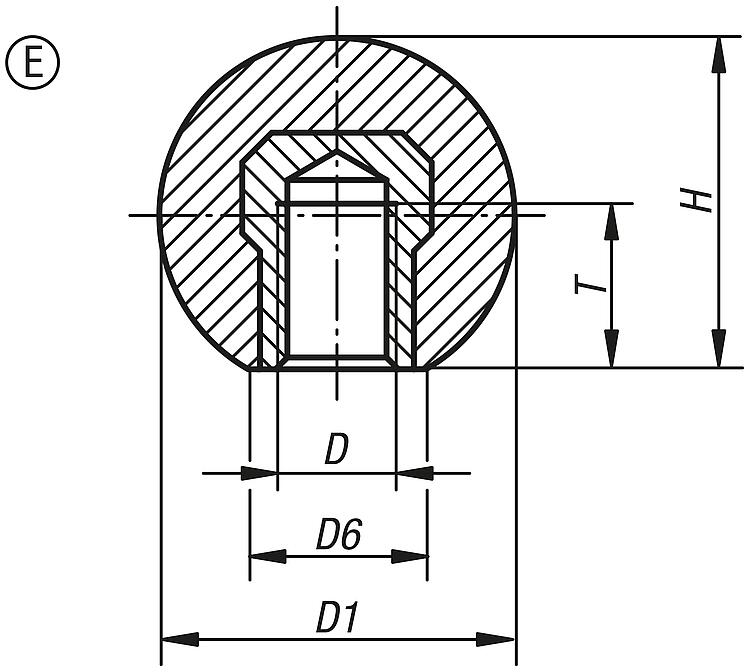

Ручки круглые гладкие DIN 319 расширенный, форма E, с резьбовой втулкой

подробнее

Чертежи

Ручки круглые гладкие DIN 319 расширенный, форма E, с резьбовой втулкой

Выбор / фильтр товаров

Номер заказаФормаЦвет
основы
D

D1D6HTCADПринадл.ЦенаЗаказать
K0159.21604EчерныйM4168156 по запросу
K0159.22005EчерныйM52012187,5 по запросу
K0159.22006EчерныйM62012189 по запросу
K0159.22506EчерныйM62515239 по запросу
K0159.22508EчерныйM825152312 по запросу
K0159.23008EчерныйM830162812 по запросу
K0159.23208EчерныйM832182912 по запросу
K0159.23210EчерныйM1032182915 по запросу
K0159.23508EчерныйM836173314 по запросу
K0159.23510EчерныйM1036173314 по запросу
K0159.24008EчерныйM8402037,514 по запросу
K0159.24010EчерныйM10402037,515 по запросу
K0159.24012EчерныйM12402037,518 по запросу
K0159.24510EчерныйM1045204322 по запросу
K0159.24512EчерныйM1245204321 по запросу
K0159.25010EчерныйM1050224815 по запросу
K0159.25012EчерныйM1250284818 по запросу
K0159.220051EкрасныйM52012187,5 по запросу
K0159.225061EкрасныйM62515239 по запросу
K0159.230081EкрасныйM830162812 по запросу
K0159.235101EкрасныйM1036173314 по запросу
K0159.240101EкрасныйM10402037,515 по запросу
K0159.240121EкрасныйM12402037,518 по запросу
K0159.250121EкрасныйM1250284818по запросу

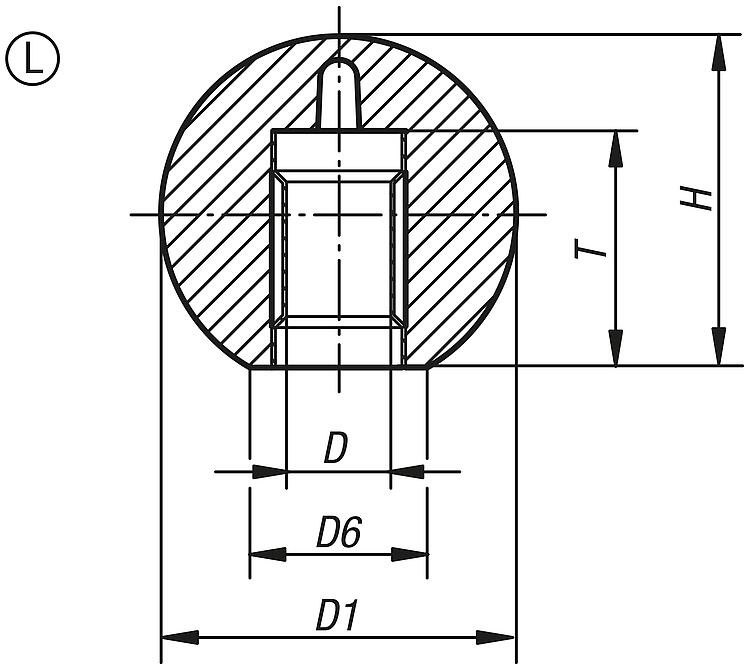

Ручки круглые гладкие DIN 319 расширенный, форма L, с зажимной гильзой

подробнее

Чертежи

Ручки круглые гладкие DIN 319 расширенный, форма L, с зажимной гильзой

Выбор / фильтр товаров

Номер заказаФормаЦвет
основы
D

D1D6HTCADПринадл.ЦенаЗаказать
K0159.42005Lчерный520121813 по запросу
K0159.42506Lчерный625152316 по запросу
K0159.42508Lчерный825152315 по запросу
K0159.43208Lчерный832182915 по запросу
K0159.43210Lчерный1032182920 по запросу
K0159.44010Lчерный10402037,520 по запросу
K0159.44012Lчерный12402037,523 по запросу
K0159.45012Lчерный1250284820 по запросу

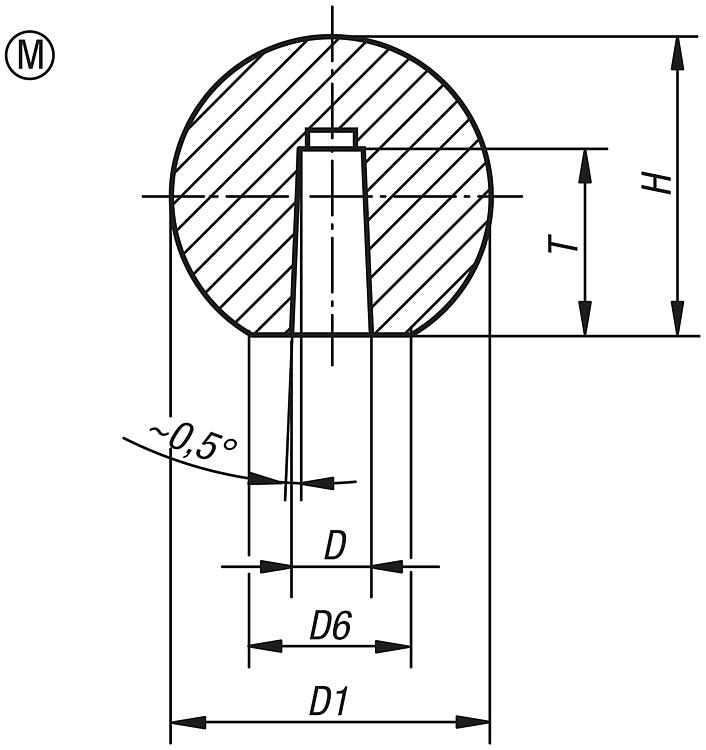

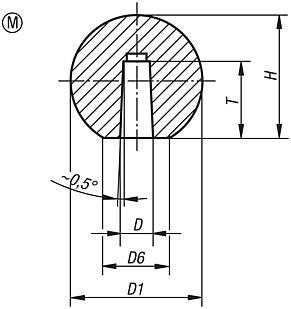

Ручки круглые гладкие DIN 319 расширенный, форма M, с коническим отверстием

подробнее

Чертежи

Ручки круглые гладкие DIN 319 расширенный, форма M, с коническим отверстием

Выбор / фильтр товаров

Номер заказаФормаЦвет
основы
D

D1D6HTCADПринадл.ЦенаЗаказать
K0159.31604Mчерный4168159 по запросу
K0159.32005Mчерный520121812 по запросу
K0159.32506Mчерный625152315 по запросу
K0159.32508Mчерный825152315 по запросу
K0159.33208Mчерный832182915 по запросу
K0159.33210Mчерный1032182915 по запросу
K0159.34010Mчерный10402037,520 по запросу
K0159.34012Mчерный12402037,520 по запросу
K0159.35012Mчерный1250284822 по запросу
