Откидные чашечные ручки из алюминия

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Ручки бугельные, ручки трубчатые, ручки чашечные
    - Откидные чашечные ручки из алюминия

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Чашка и ручка из алюминиевого профиля.
Колпачки из полиамида.
Форма А, крепление при помощи резинового профиля.Форма В, крепление при помощи 2 стальных болтов с потайной головкой.Исполнение: Чашка и ручка обработанные, лощёные, лощёная, чёрного цвета или натуральный цвет анодированный. Профильная резина чёрного цвета. Болты крепления оцинкованы.Указание:Ручки чашечные откидные формы А можно устанавливать на металлических полотнах толщиной от 1 до 2,5 мм без крепления на винтах с помощью двух профилей из мягкого пластика.
Ручки чашечные откидные формы В можно альтернативно крепить снаружи при помощи двух винтов с потайной головкой.

Два перекрестных паза для болтов M4 делают возможным соединение с корпусом и служат вспомогательным креплением для монтажа дополнительных деталей.Монтаж:После установки нижнего резинового профиля необходимо нажать на оба боковых каппа на чашке. Теперь рукоятка помещается под 45 ° над нижним краем монтажного отверстия и затем удерживается стенкой корпуса.
В зависимости о типа конструкции второй резиновый профиль устанавливается в верхний паз или осуществляется крепление при помощи двух болтов с потайной головкой.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0239 Откидные чашечные ручки из алюминия

217 kB

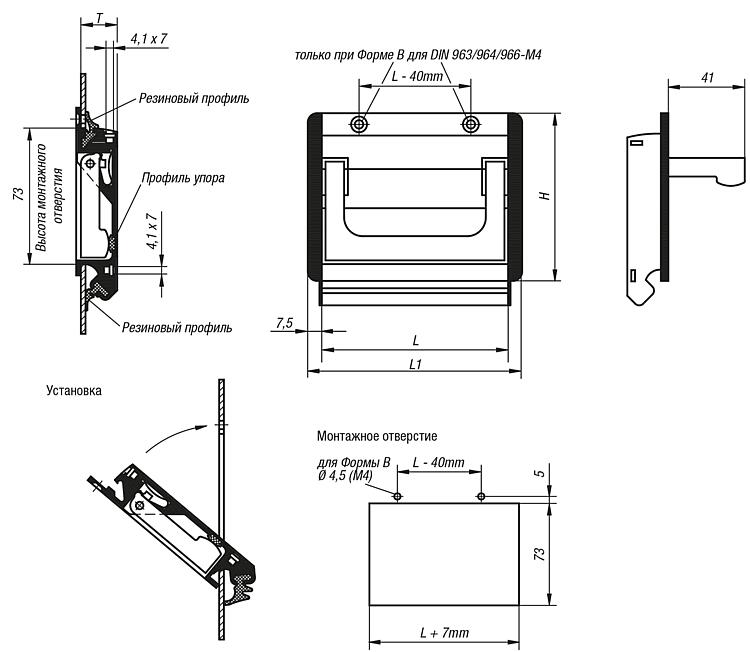

Чертежи (общий обзор)

Ручки откидные профильные, форма А

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Цвет основы	Форма	Исполнение 2	H	L	L1	T	Монтажное отверстие	Допустимая нагрузка Н	Цена
K0239.10011	черный	A	вставной	90	100	115	19,5	107 x 73	500	по запросу
K0239.11811	черный	A	вставной	90	118	133	19,5	125 x 73	500	по запросу
K0239.16711	черный	A	вставной	90	167	182	19,5	174 x 73	500	по запросу
K0239.10013	натуральный	A	вставной	90	100	115	19,5	107 x 73	500	по запросу
K0239.11813	натуральный	A	вставной	90	118	133	19,5	125 x 73	500	по запросу
K0239.16713	натуральный	A	вставной	90	167	182	19,5	174 x 73	500	по запросу

Ручки чашечные, алюминий, откидные, крепление с помощью 2 винтов

подробнее

Чертежи

Ручки чашечные, алюминий, откидные, крепление с помощью 2 винтов

Выбор / фильтр товаров

Номер заказа	Цвет основы	Форма	Исполнение 2	H	L	L1	T	Монтажное отверстие	Допустимая нагрузка Н	Цена
K0239.10021	черный	B	привинчиваемый	90	100	115	19,5	107 x 73	500	по запросу
K0239.11821	черный	B	привинчиваемый	90	118	133	19,5	125 x 73	500	по запросу
K0239.16721	черный	B	привинчиваемый	90	167	182	19,5	174 x 73	500	по запросу
K0239.10023	натуральный	B	привинчиваемый	90	100	115	19,5	107 x 73	500	по запросу
K0239.11823	натуральный	B	привинчиваемый	90	118	133	19,5	125 x 73	500	по запросу
K0239.16723	натуральный	B	привинчиваемый	90	167	182	19,5	174 x 73	500	по запросу
