K0789Эксцентриковые рычаги из стали, регулируемые, с наружной резьбой |
назад |
|
Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Рукоятка из стали 1.0401.
Упорная шайба из армированной стекловолокном пластмассы PA 66 GF 35-X.
Пальцы осевые из нержавеющей стали 1.4305.

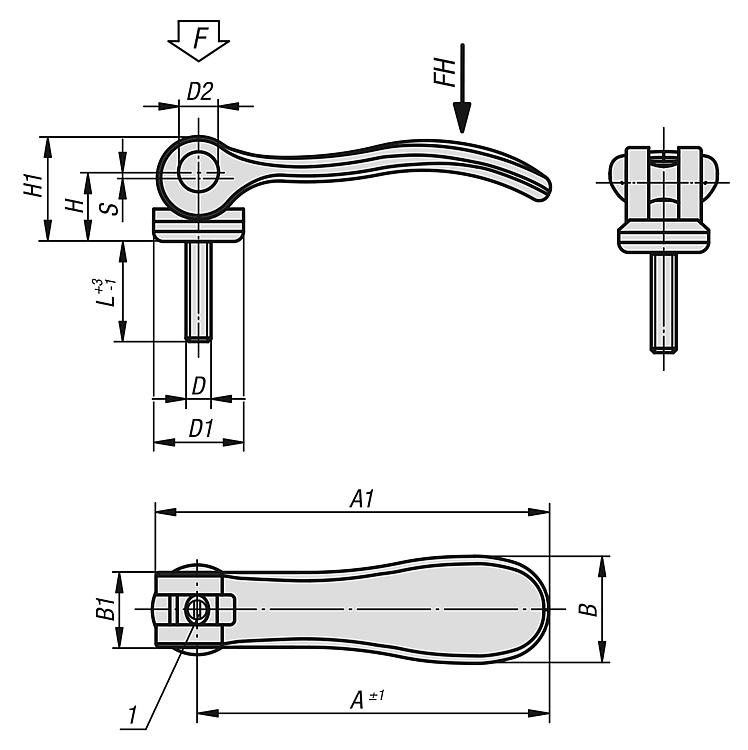

Установочный штифт и шайба из стали, класс прочности 5.8. Исполнение: Рычаг, установочный штифт и шайба, с пассивированием синего цвета. Упорная шайба, цвет черный. Пальцы осевые, Без покрытия.Указание:Регулируемые эксцентриковые рычаги применяются если положение рычага позволяет только определенное положение к оси зажима (паразитный контур). Благодаря мелкой резьбе на установочном штифте возможна точная настройка положения зажимной рукоятки с помощью отвертки. Под тяжестью груза полимерные материалы имеют свойство расползаться (свойство торможения).Указание на чертеже:1) Штифт для точной регулировки зажимной рукоятки Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Ход S | Зажимное усилие F (кН) | Усилие от руки FH - Н | CAD | Принадл. | Цена | Заказать |
---|
K0789.1502205X20 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | по запросу | | K0789.1502205X30 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | по запросу | | K0789.1502205X40 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | по запросу | | K0789.1502205X50 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | по запросу | | K0789.1502206X20 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | по запросу | | K0789.1502206X30 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | по запросу | | K0789.1502206X40 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | по запросу | | K0789.1502206X50 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | по запросу | | K0789.2502208X25 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | по запросу | | K0789.2502208X30 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | по запросу | | K0789.2502208X40 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | по запросу | | K0789.2502208X50 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | по запросу | | K0789.2502210X25 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | по запросу | | K0789.2502210X30 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | по запросу | | K0789.2502210X40 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | по запросу | | K0789.2502210X50 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | по запросу | |
