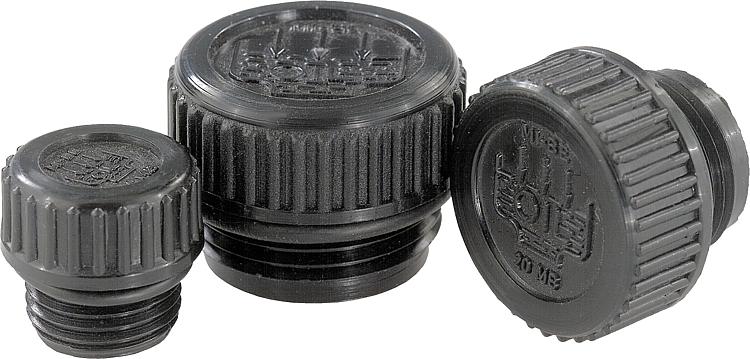

Описание товара/фотография продукта

Вызвать/фильтровать все товары

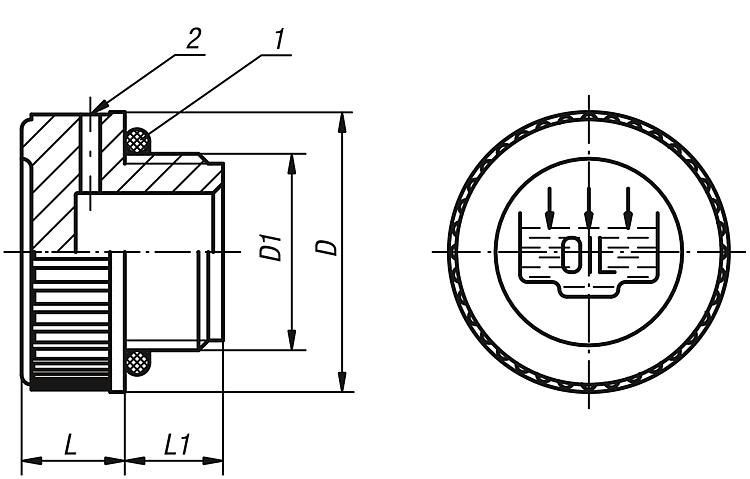

ОписаниеМатериал:Термопласт, полиамид 66. Уплотнительное кольцо Резиновая смесь (NBR).Исполнение: чёрный.Диапазон температур:Термостойкость с маслом до 100 °C.Указание на чертеже:

Форма A: с обозначением заливной горловины
Форма B: с обозначением заливной горловины и вентиляционным отверстием

1) Уплотнительное кольцо
2) Вентиляционное отверстие только у формы B

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0455 Пробки резьбовые

224 kB

Чертежи (общий обзор)

Пробки резьбовые, форма А, с обозначением заливной горловины

подробнее

Чертежи

Пробки резьбовые, форма А, с обозначением заливной горловины

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	L	L1	Цена
K0455.120014	A	20	G1/4	9	9	по запросу
K0455.120038	A	20,5	G3/8	9	10	по запросу
K0455.128012	A	28	G1/2	10,5	10,5	по запросу
K0455.131034	A	31	G3/4	12	11	по запросу
K0455.139100	A	39	G1	12	12	по запросу
K0455.149114	A	49	G1 1/4	13	13,5	по запросу
K0455.155112	A	55	G1 1/2	14,7	14,5	по запросу
K0455.168200	A	68,5	G2	15	16	по запросу
K0455.1201415	A	20	M14X1,5	9	9	по запросу
K0455.1201615	A	20	M16X1,5	9	10	по запросу
K0455.1281815	A	28	M18X1,5	10,5	10	по запросу
K0455.1282015	A	28	M20X1,5	10,5	10	по запросу
K0455.1282215	A	28	M22X1,5	10,5	10	по запросу

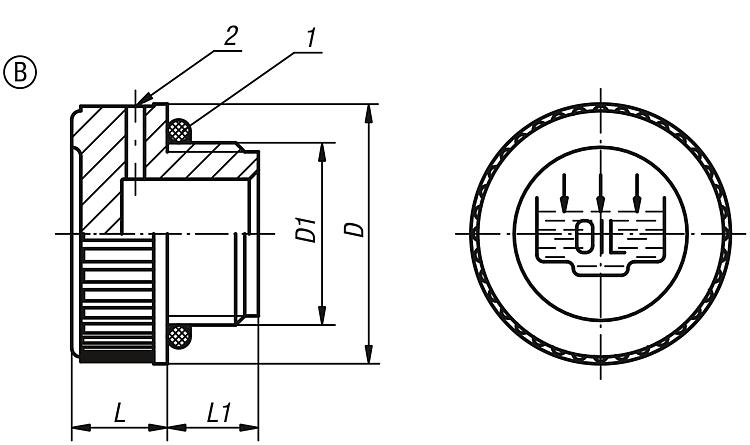

Пробки резьбовые, форма В, с обозначением заливной горловины и вентиляционным отверстием

подробнее

Чертежи

Пробки резьбовые, форма В, с обозначением заливной горловины и вентиляционным отверстием

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	L	L1	Цена
K0455.220014	B	20	G1/4	9	9	по запросу
K0455.220038	B	20,5	G3/8	9	10	по запросу
K0455.228012	B	28	G1/2	10,5	10,5	по запросу
K0455.231034	B	31	G3/4	12	11	по запросу
K0455.239100	B	39	G1	12	12	по запросу
K0455.249114	B	49	G1 1/4	13	13,5	по запросу
K0455.255112	B	55	G1 1/2	14,7	14,5	по запросу
K0455.268200	B	68,5	G2	15	16	по запросу
K0455.2201415	B	20	M14X1,5	9	9	по запросу
K0455.2201615	B	20	M16X1,5	9	10	по запросу
K0455.2281815	B	28	M18X1,5	10,5	10	по запросу
K0455.2282015	B	28	M20X1,5	10,5	10	по запросу
K0455.2282215	B	28	M22X1,5	10,5	10	по запросу
