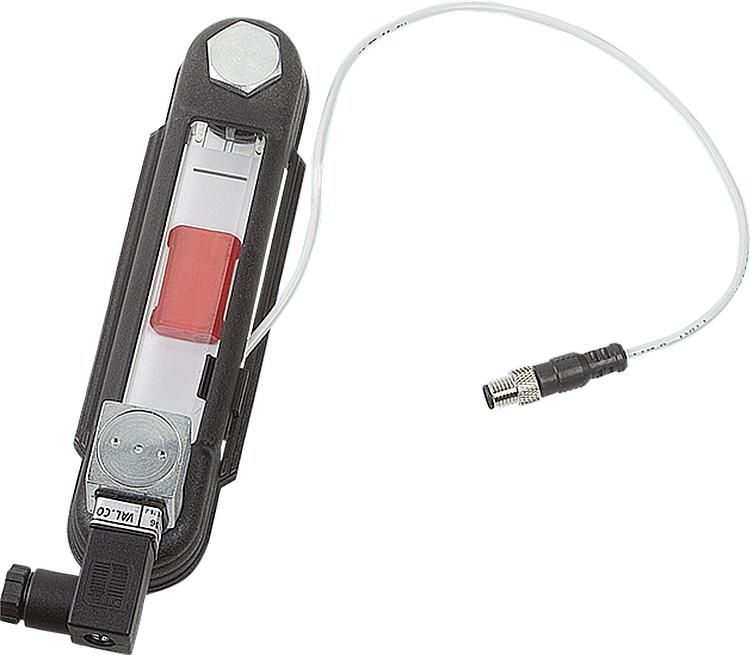

Указатель уровня масла с электрическим контролем уровня масла и температуры
Описание товара/фотография продукта
ОписаниеМатериал:Корпус из полиамидного термопласта, армированного стекловолокном Смотровое стекло из термопласта, полиамида. Уплотнительное кольцо и плоское уплотнение из резины (нитрильный каучук). Рефлектор из пластмассы ПВХ. Поплавок из пластмассы. Болт и шестигранная гайка из стали.Исполнение: Корпус, цвет черный. Смотровое стекло, прозрачное, высокопрочное, устойчивое к старению. Рефлектор, цвет белый. Поплавок красный, с магнитным элементом. Болт и шестигранная гайка из оцинкованной стали.Указание:Благодаря указателям уровня масла возможно не только визуальное отображение уровня наполнения, но и его определение с помощью геркона. Дополнительно указатели уровня масла могут выдавать электрический сигнал, если температура жидкости внутри емкости достигла предела в 70 °C. Как только поплавок после замыкания электрической цепи достигает настроенного минимального значения, выдается электрический сигнал. Датчик находится на корпусе и может быть отрегулирован по высоте в соответствии с контрольными требованиями к уровню. Минимальное значение находится примерно в 35 мм от середины нижнего крепежного болта. По умолчанию геркон оснащается замыкающим контактом (NO). Контроль температуры осуществляется с помощью температурного выключателя (из биметалла). По достижении заданной температуры электрическая цепь, в зависимости от модели, замыкается (NO) или размыкается (NC) датчиком. Смотровое стекло состоит из двух прозрачных деталей, которые после сборки свариваются друг с другом ультразвуком. Тем самым обеспечивается герметизация вокруг всего корпуса. Максимальное давление составляет 1 бар. Максимальный момент затяжки крепежных винтов составляет 5 Нм. Смотровое стекло отличается хорошей механической стойкостью и может применяться с минеральными маслами, бензином, смазочными средствами, керосином, растворителями и большинством химических веществ. Следует избегать контакта со спиртовыми растворами и горячей водой.Диапазон температур:Максимальная рабочая температура: 75 °C.Монтаж:Закрепление указателя уровня масла осуществляется через два резьбовых отверстия M12 или в качестве альтернативы через два отверстия Ø 12,2 мм (± 0,2 мм) с фланцевыми гайками. Осевое расстояние между крепежными отверстиями = L1 ±0,3.Функции:Измерение уровня масла осуществляется посредством поплавкого элемента с магнитом, который активирует электрический контакт по достижении герконового выключателя уровня. Если уровень масла падает ниже определенного уровня, выдается электрический импульс.Обратите внимание:Сильные магнитные поля сказываются на функциональной исправности.Указание на чертеже:

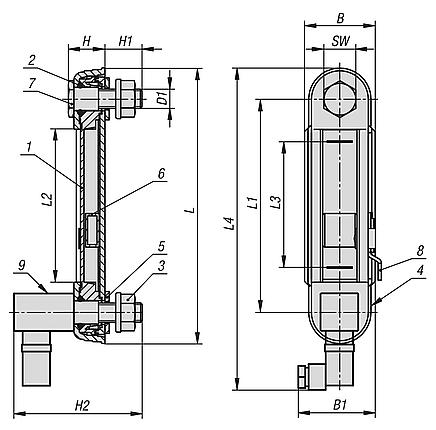

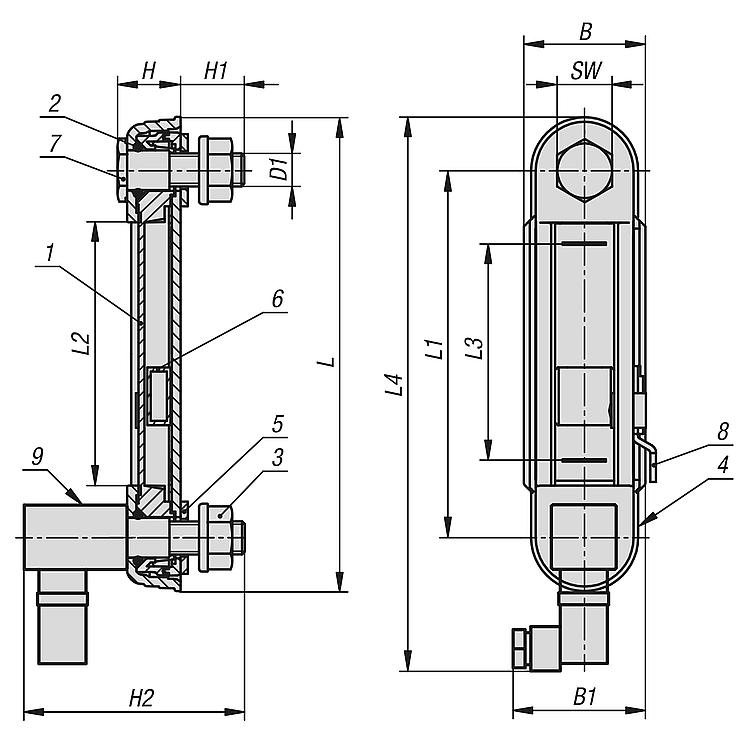

1) Смотровое стекло 2) Уплотнительное кольцо 3) Фланцевая гайка M12 4) Корпус 5) Плоское уплотнение 6) Поплавок с магнитом 7) Пустотелый винт M12 8) Геркон 9) Датчик температуры
Особенности:
