K0713_B

Шаровые цапфы для угловых шарниров DIN 71803, форма B

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Шарниры
    - Шаровые цапфы для угловых шарниров DIN 71803
      - Шаровые цапфы для угловых шарниров DIN 71803, форма B

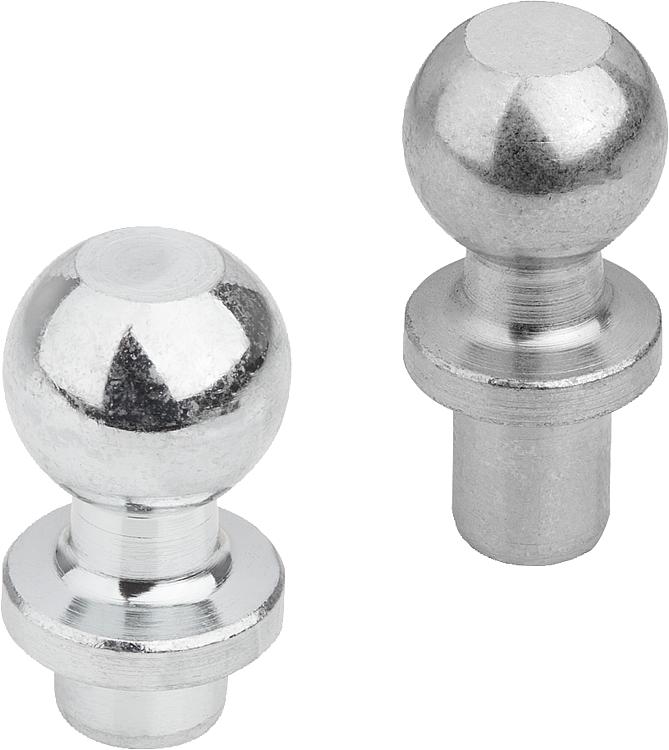

Описание товара/фотография продукта

ОписаниеМатериал:Сталь.Исполнение: оцинковка с пассивированием.Указание:Шаровые цапфы являются запасными частями для угловых шарниров DIN 71802.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0713_B Шаровые цапфы для угловых шарнировDIN 71803, форма B

155 kB

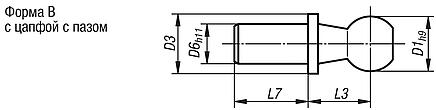

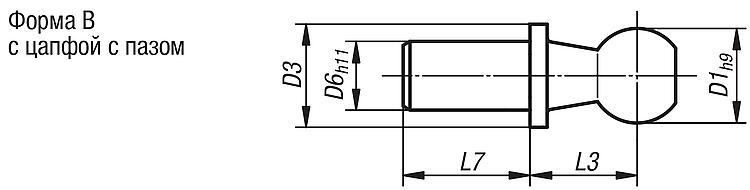

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Исполнение 2	D1	D3	D6	L3	L7	Цена
K0713.0840	B	соединение расклепыванием цапфы	8	8	5	9	4	по запросу
K0713.1045	B	соединение расклепыванием цапфы	10	10	6	11	4,5	по запросу
K0713.1305	B	соединение расклепыванием цапфы	13	13	8	13	5	по запросу
K0713.1606	B	соединение расклепыванием цапфы	16	16	10	16	6	по запросу
K0713.0875	B	соединение расклепыванием цапфы	8	8	5	9	7,5	по запросу
K0713.1080	B	соединение расклепыванием цапфы	10	10	6	11	8	по запросу
K0713.1310	B	соединение расклепыванием цапфы	13	13	8	13	10	по запросу
K0713.1613	B	соединение расклепыванием цапфы	16	16	10	16	13	по запросу
K0713.1918	B	соединение расклепыванием цапфы	19	19	14	20	18	по запросу
