K0715

Осевые шарниры подобные DIN 71802

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Шарниры
    - Осевые шарниры подобные DIN 71802

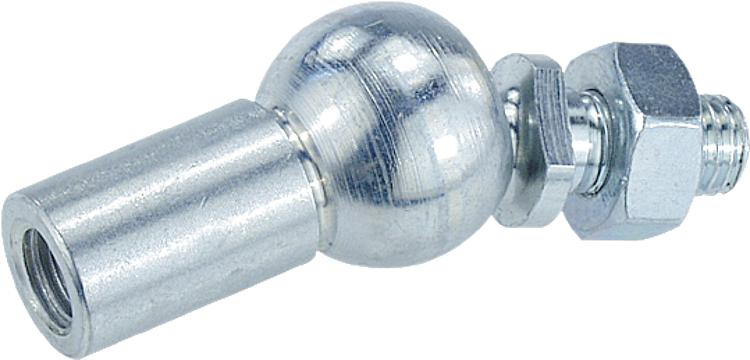

Описание товара/фотография продукта

ОписаниеМатериал:Сталь или нержавеющая сталь 1.4305.
При исполнении из нержавеющей стали уплотнение из неопрена.Исполнение: оцинковка и пассивирование. Конструкция из нержавеющей стали, Без покрытия.Указание:Исполнение из нержавеющей стали:
защита от пыли, грязи, водяных брызг, пара. Применение при температуре от –30 до +110 °C.
По запросу:Осевые шарниры с большим усилием разъединения и с левой резьбой.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0715 Осевые шарниры подобные DIN 71802

137 kB

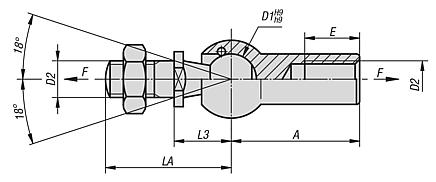

Чертежи

Выбор / фильтр товаров

Номер заказа	Материал основы	D1	D2	A	LA	L3	E	Предельное осевое усилие F, Н	Цена
K0715.08	Сталь	8	M5	22	19,2	9	10,2	30	по запросу
K0715.10	Сталь	10	M6	25	23,5	11	11,5	40	по запросу
K0715.13	Сталь	13	M8	30	29,5	13	14	60	по запросу
K0715.16	Сталь	16	M10	35	36	16	15,5	80	по запросу
K0715.19	Сталь	19	M14x1,5	45	48	20	21,5	100	по запросу
K0715.108	нержавеющая сталь	8	M5	22	19,2	9	10,2	30	по запросу
K0715.110	нержавеющая сталь	10	M6	25	23,5	11	11,5	40	по запросу
K0715.113	нержавеющая сталь	13	M8	30	29,5	13	14	60	по запросу
K0715.116	нержавеющая сталь	16	M10	35	36	16	15,5	80	по запросу
