K0490

Зажимы шарнирного основания алюминиевые

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Элементы для соединения труб, соединитель профиля
    - Фитинг
      - Зажимы шарнирного основания алюминиевые

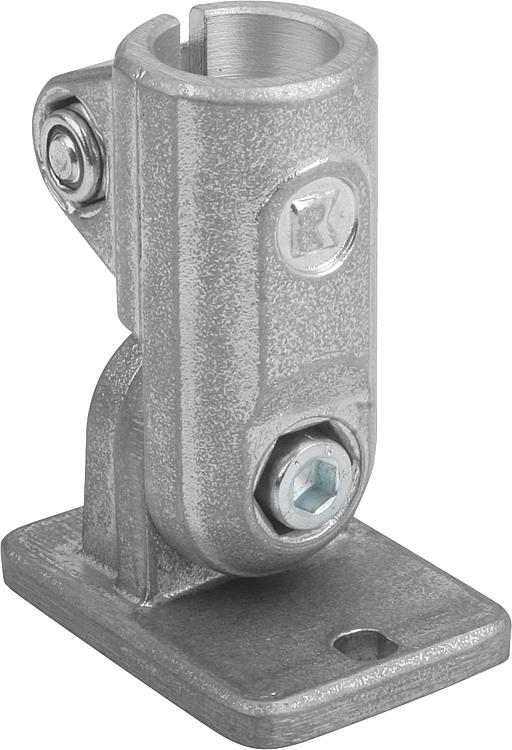

Описание товара/фотография продукта

ОписаниеМатериал:Алюминиевое литье.Винт с цилиндрической головкой DIN 7984 и шестигранная гайка DIN 985, из стали.Исполнение: шлифованный.
Винт с цилиндрической головкой, шестигранная гайка, из оцинкованной стали.Указание:Зажимы шарнирные, плавно регулируемые на 180 °.

* Удлиненное отверстие.По запросу:Зажимной рычаг для крепления и другие величины диаметра.Принадлежности:- Круглые и квадратные трубки K0493Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0490 Зажимы шарнирного основания алюминиевые

679 kB

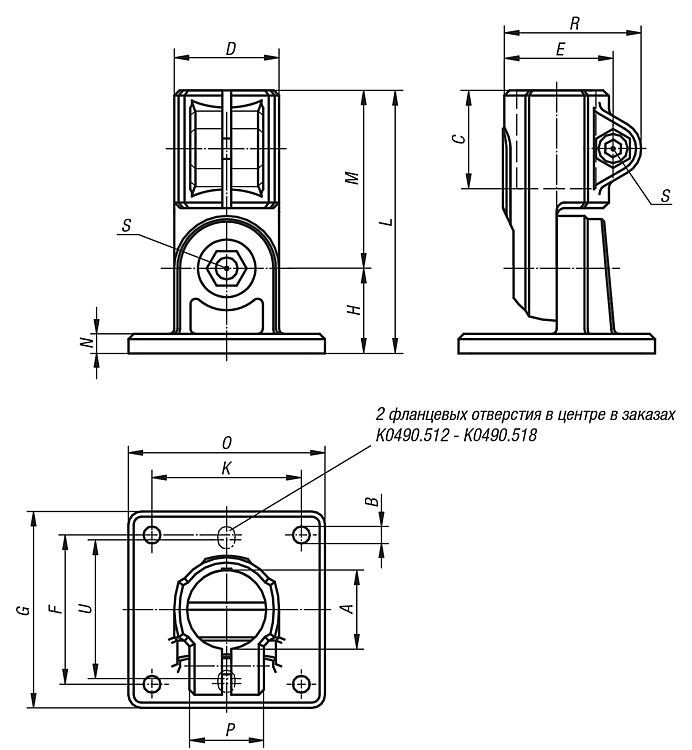

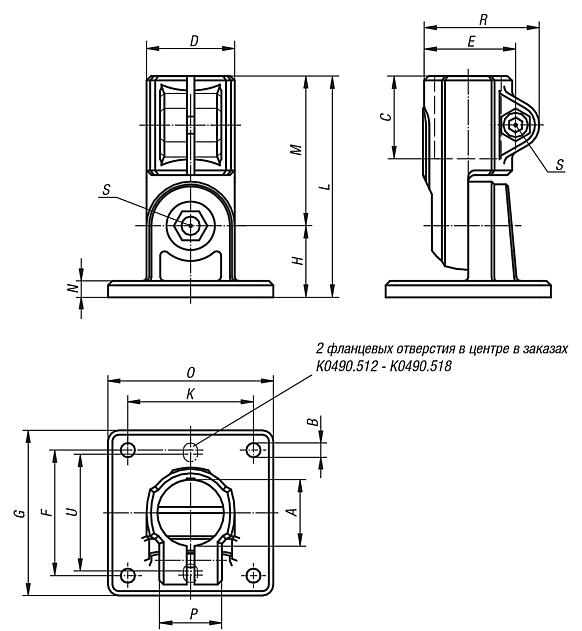

Чертежи

Выбор / фильтр товаров

Номер заказа	A	B	C	D	E	F	G	H	K	L	M	N	O	P	R	S	U	Цена
K0490.512	12,1	6* (2x)	25	26	29,4	40	50	20	-	64	44	5	35	21	37,5	M6x18	38	по запросу
K0490.514	14,1	6* (2x)	25	26	29,4	40	50	20	-	64	44	5	35	21	37,5	M6x18	38	по запросу
K0490.516	16,1	6* (2x)	25	26	29,4	40	50	20	-	64	44	5	35	21	37,5	M6x18	38	по запросу
K0490.518	18,1	6* (2x)	25	26	29,4	40	50	20	-	64	44	5	35	21	37,5	M6x18	38	по запросу
K0490.520	20,1	7* (4x)	45	40	42	57	75	33	57	106	73	7	75	33	52	M8x35	-	по запросу
K0490.525	25,1	7* (4x)	45	40	42	57	75	33	57	106	73	7	75	33	52	M8x35	-	по запросу
K0490.530	30,1	7* (4x)	45	40	42	57	75	33	57	106	73	7	75	33	52	M8x35	-	по запросу
K0490.540	40,2	9* (4x)	60	56	57	76	100	44	76	144	100	10	100	48	69	M10x50	-	по запросу
