      - Опорные болты из стали, закалённые и шлифованные, без центрирующего элемента

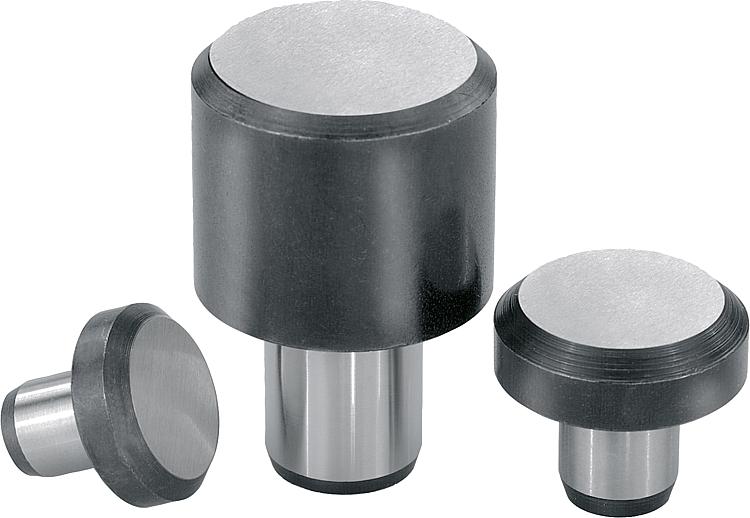

Описание товара/фотография продукта

ОписаниеМатериал:инструментальная сталь.Исполнение: закалённые и шлифованные.

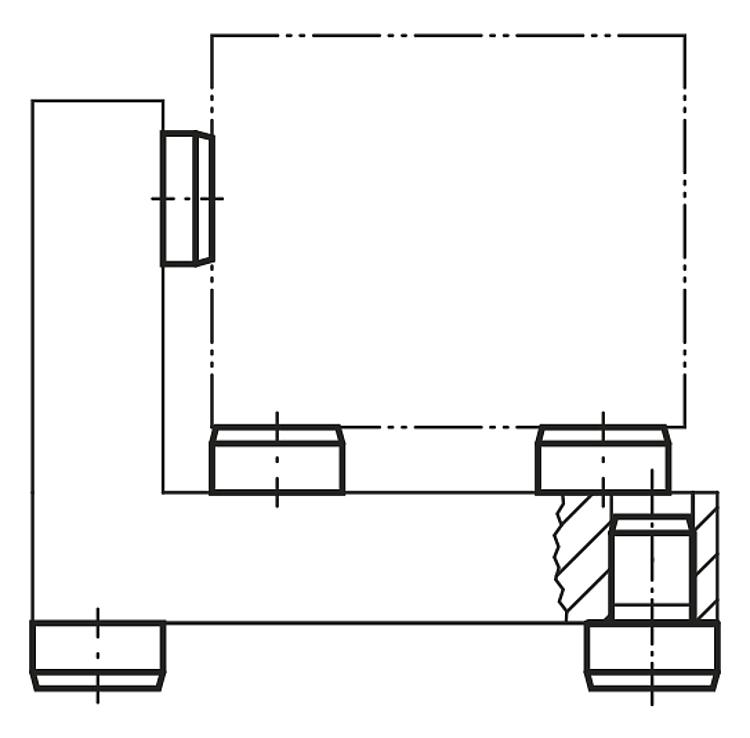

Опорная поверхность без центрирующего элемента.Указание:При использовании нескольких опорных болтов допускается дополнительная шлифовка опорной поверхности. Опорные болты используются также в качестве ножек приспособлений.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0292 Опорные болты из стали, закалённые и шлифованные, без центрирующего элемента

203 kB

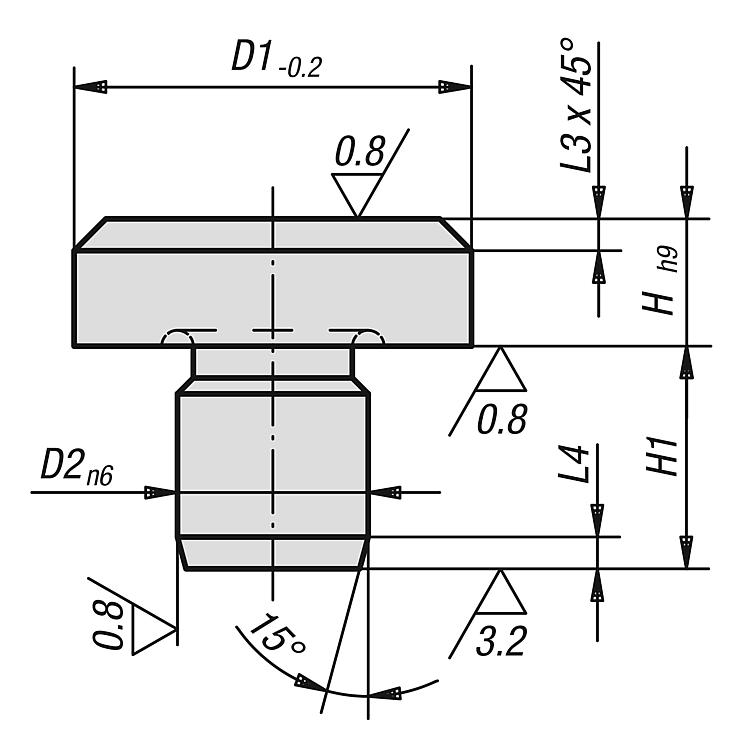

Чертежи

Выбор / фильтр товаров

Номер заказа	D1	D2	H	H1	L3	L4	Цена
K0292.041	6	4	2,5	6,5	0,7	1,2	по запросу
K0292.042	6	4	4,5	8,5	0,7	1,2	по запросу
K0292.04	6	4	5	6	0,7	1,2	по запросу
K0292.061	10	6	4,5	8,5	0,9	1,5	по запросу
K0292.06	10	6	8	8,5	0,9	1,5	по запросу
K0292.08	16	8	5	10	2	2	по запросу
K0292.081	16	8	13	10	2	2	по запросу
K0292.10	20	10	6	12	2	2	по запросу
K0292.101	20	10	12	12	2	2	по запросу
K0292.12	25	12	8	14	2	2	по запросу
K0292.122	25	12	20	14	2	2	по запросу
K0292.123	25	12	30	14	2	2	по запросу
K0292.16	30	16	25	20	2,5	2,5	по запросу
K0292.164	30	16	40	20	2,5	2,5	по запросу
K0292.165	30	16	50	20	2,5	2,5	по запросу
K0292.166	30	16	65	20	2,5	2,5	по запросу
K0292.20	30	20	80	20	2,5	2,5	по запросу
K0292.201	30	20	100	20	2,5	2,5	по запросу
K0292.202	40	20	13	20	3,2	3,2	по запросу
K0292.203	40	20	32	20	3,2	3,2	по запросу
