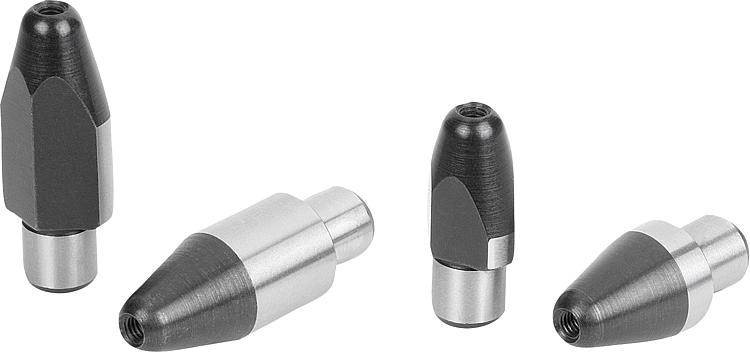

K1094Штифты установочные с внутренней резьбой |
назад |
|
|

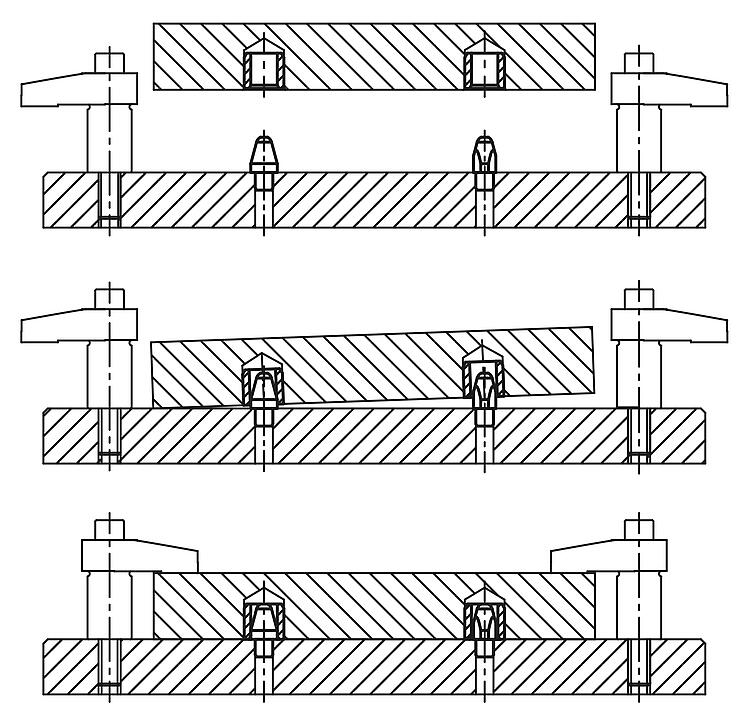

ОписаниеМатериал:Сталь цементируемая.Исполнение: закаленный и шлифованный (HRC 60 ±2).Указание:Установочные штифты облегчают процесс подгонки, так как они имеют соответствующую форму. В комбинации с закаленными зажимными втулками K1095 они позволяют быстро, точно и без сильного износа сменить заготовку.

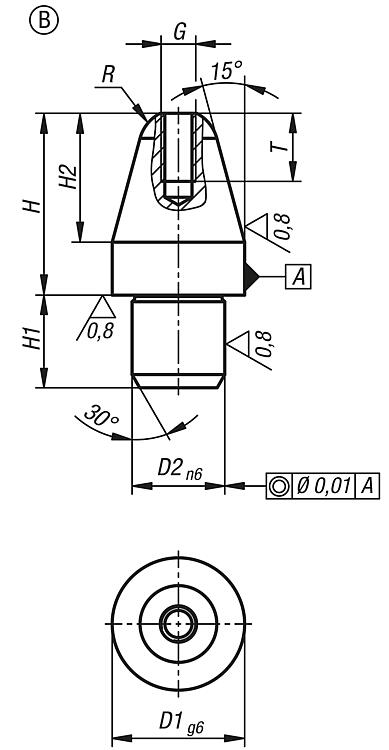

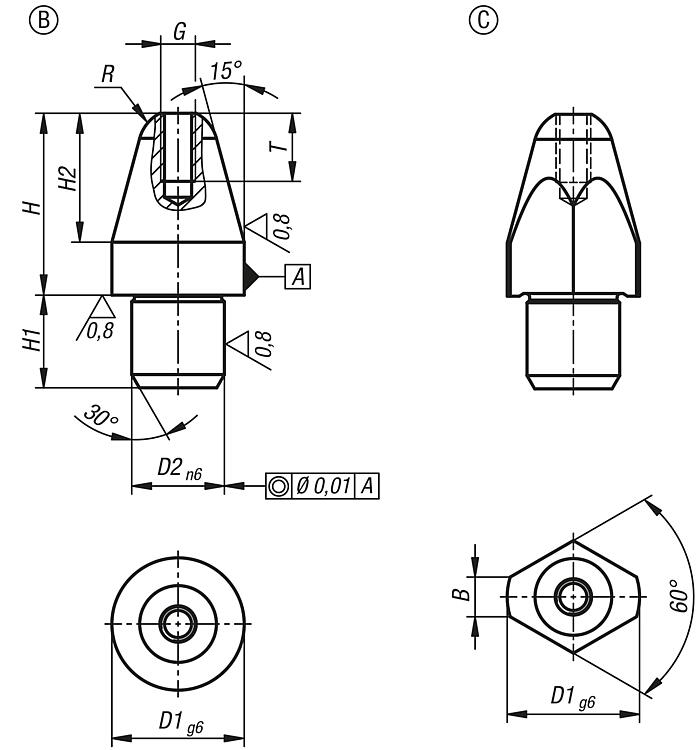

Исполнения D1 = 5 и D1 = 6 не имеют внутренней резьбы.Указание на чертеже:Форма B: Штифт установочный цилиндрический

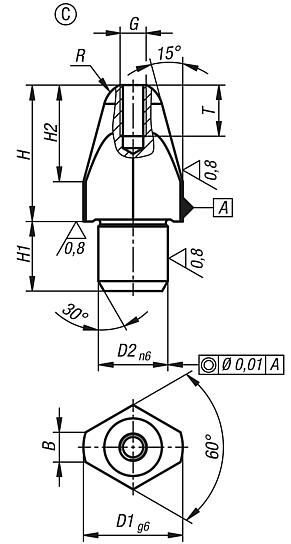

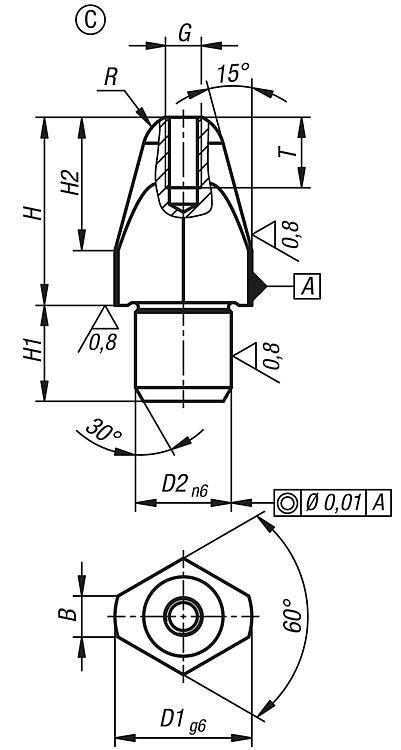

Форма C: Штифт установочный с лысками СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Штифты установочные с внутренней резьбой, форма В, цилиндрическая |
подробнее |
| Номер заказа | Форма | Исполнение 1 | D1
| D2 | H | H1 | H2 | G | R | T | CAD | Принадл. | Цена | Заказать |
|---|
| K1094.205 | B | укороченное исполнение | 5 | 3 | 8 | 3 | 5 | - | 1,50 | - |  | | по запросу | | | K1094.206 | B | укороченное исполнение | 6 | 4 | 10 | 4 | 6 | - | 1,80 | - | | | по запросу | | | K1094.208 | B | укороченное исполнение | 8 | 6 | 11,4 | 6 | 7,4 | M2,5 | 2,5 | 5 | | | по запросу | | | K1094.210 | B | укороченное исполнение | 10 | 7 | 13,7 | 7 | 9,7 | M2,5 | 3 | 5 | | | по запросу | | | K1094.212 | B | укороченное исполнение | 12 | 8 | 16 | 8 | 12 | M3 | 3,5 | 6 | | | по запросу | | | K1094.216 | B | укороченное исполнение | 16 | 12 | 20 | 12 | 15 | M4 | 5 | 8 | | | по запросу | | | K1094.220 | B | укороченное исполнение | 20 | 14 | 25,5 | 14 | 19,5 | M5 | 6 | 10 | | | по запросу | | | K1094.305 | B | удлиненное исполнение | 5 | 3 | 10 | 3 | 5 | - | 1,50 | - | | | по запросу | | | K1094.306 | B | удлиненное исполнение | 6 | 4 | 12 | 4 | 6 | - | 1,80 | - | | | по запросу | | | K1094.308 | B | удлиненное исполнение | 8 | 6 | 17,4 | 6 | 7,4 | M2,5 | 2,5 | 5 | | | по запросу | | | K1094.310 | B | удлиненное исполнение | 10 | 7 | 21,7 | 7 | 9,7 | M2,5 | 3 | 5 | | | по запросу | | | K1094.312 | B | удлиненное исполнение | 12 | 8 | 24 | 8 | 12 | M3 | 3,5 | 6 | | | по запросу | | | K1094.316 | B | удлиненное исполнение | 16 | 12 | 29 | 12 | 15 | M4 | 5 | 8 | | | по запросу | | | K1094.320 | B | удлиненное исполнение | 20 | 14 | 35,5 | 14 | 19,5 | M5 | 6 | 10 | | | по запросу | |
|
Штифты установочные с внутренней резьбой, форма С, с лыской |
подробнее |
| Номер заказа | Форма | Исполнение 1 | D1 | D2 | H | H1 | H2 | G | R | B | T | CAD | Принадл. | Цена | Заказать |
|---|
| K1094.405 | C | укороченное исполнение | 5 | 3 | 8 | 3 | 5 | - | 1,50 | - | - | | | по запросу | | | K1094.406 | C | укороченное исполнение | 6 | 4 | 10 | 4 | 6 | - | 1,80 | - | - | | | по запросу | | | K1094.408 | C | укороченное исполнение | 8 | 6 | 11,4 | 6 | 7,4 | M2,5 | 2,5 | 2,5 | 5 | | | по запросу | | | K1094.410 | C | укороченное исполнение | 10 | 7 | 13,7 | 7 | 9,7 | M2,5 | 3 | 3,0 | 5 | | | по запросу | | | K1094.412 | C | укороченное исполнение | 12 | 8 | 16 | 8 | 12 | M3 | 3,5 | 3,5 | 6 | | | по запросу | | | K1094.416 | C | укороченное исполнение | 16 | 12 | 20 | 12 | 15 | M4 | 5 | 5 | 8 | | | по запросу | | | K1094.420 | C | укороченное исполнение | 20 | 14 | 25,5 | 14 | 19,5 | M5 | 6 | 6 | 10 | | | по запросу | | | K1094.505 | C | удлиненное исполнение | 5 | 3 | 10 | 3 | 5 | - | 1,50 | - | - | | | по запросу | | | K1094.506 | C | удлиненное исполнение | 6 | 4 | 12 | 4 | 6 | - | 1,80 | - | - | | | по запросу | | | K1094.508 | C | удлиненное исполнение | 8 | 6 | 17,4 | 6 | 7,4 | M2,5 | 2,5 | 2,5 | 5 | | | по запросу | | | K1094.510 | C | удлиненное исполнение | 10 | 7 | 21,7 | 7 | 9,7 | M2,5 | 3 | 3,0 | 5 | | | по запросу | | | K1094.512 | C | удлиненное исполнение | 12 | 8 | 24 | 8 | 12 | M3 | 3,5 | 3,5 | 6 | | | по запросу | | | K1094.516 | C | удлиненное исполнение | 16 | 12 | 29 | 12 | 15 | M4 | 5 | 5 | 8 | | | по запросу | | | K1094.520 | C | удлиненное исполнение | 20 | 14 | 35,5 | 14 | 19,5 | M5 | 6 | 6 | 10 | | | по запросу | |
|
