Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:инструментальная сталь.Исполнение: закаленный и шлифованный (HRC 56 +2).Указание:Установочные штифты легко извлекаются при помощи съемника.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0817 Штифты установочные съемные форма А и С

145 kB

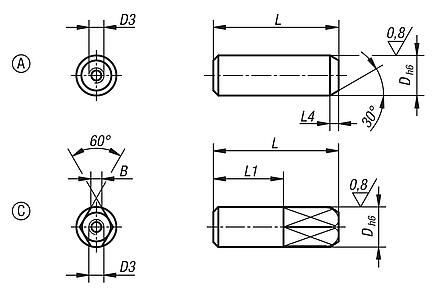

Чертежи (общий обзор)

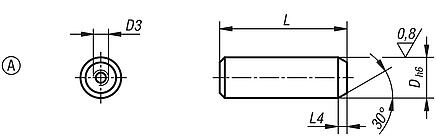

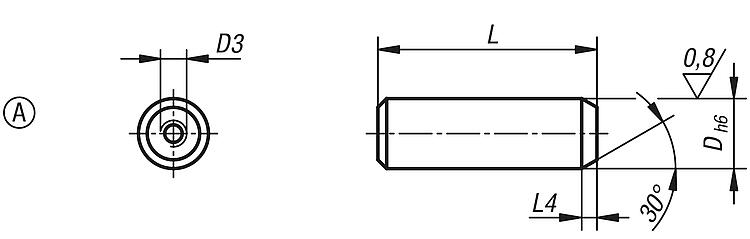

Штифт установочный, съемный, форма А

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D3	L	L4	Цена
K0817.08	A	8	M3	25	3	по запросу
K0817.10	A	10	M3	30	3	по запросу
K0817.12	A	12	M5	34	4	по запросу
K0817.16	A	16	M5	42	4	по запросу
K0817.20	A	20	M5	47	5	по запросу
K0817.25	A	25	M5	49	5	по запросу

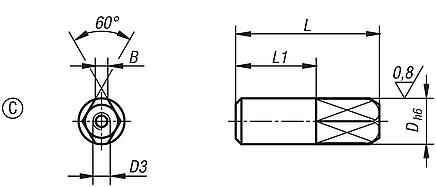

Штифт установочный, съемный, форма С

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D3	L	L1	B	Цена
K0817.082	C	8	M3	25	14	2,2	по запросу
K0817.102	C	10	M3	30	17	3	по запросу
K0817.122	C	12	M5	34	20	3,5	по запросу
K0817.162	C	16	M5	42	26	5	по запросу
K0817.202	C	20	M5	47	30	6	по запросу
K0817.252	C	25	M5	49	30	8	по запросу
