Штифты установочные съемные форма B и D

ПРОДУКЦИЯ
- Зажимные приспособления
  - Технология зажима обрабатываемых деталей
    - Элементы позиционирования
      - Штифты установочные съемные форма B и D

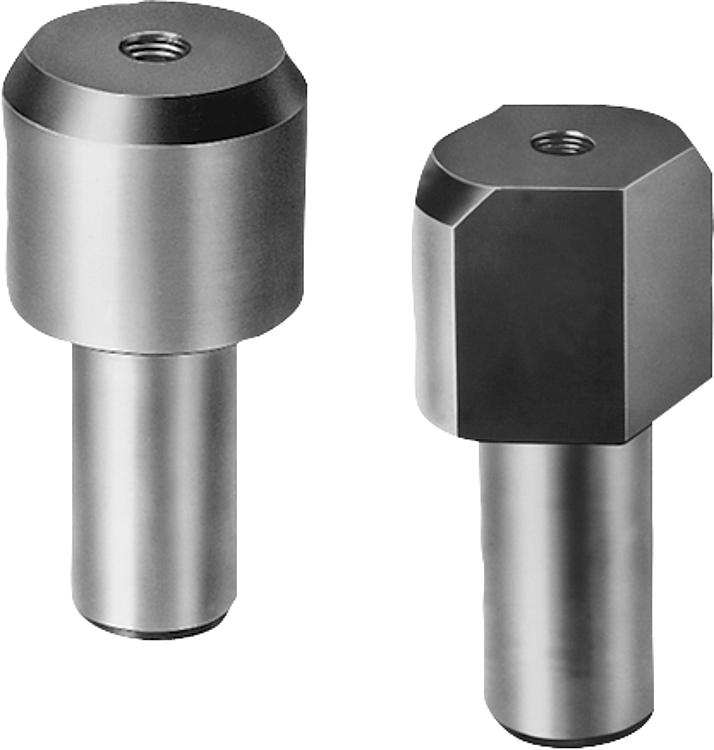

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:инструментальная сталь.Исполнение: закаленный и шлифованный (HRC 55 –60).Указание:Установочные штифты легко извлекаются при помощи съемника.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0818 Штифты установочные съемные форма B и D

154 kB

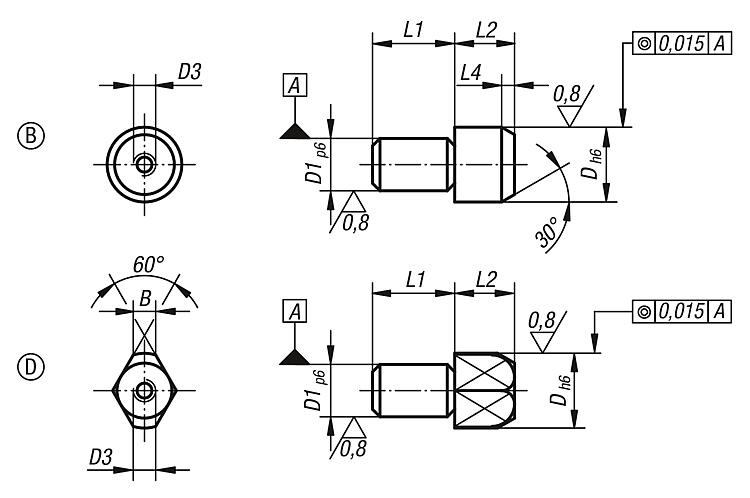

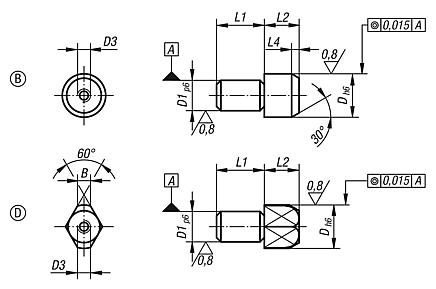

Чертежи (общий обзор)

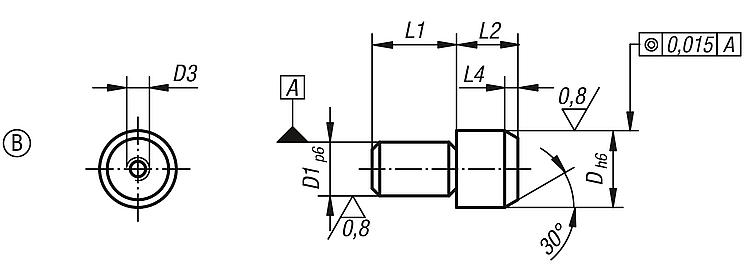

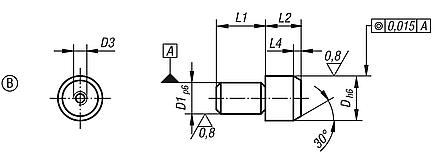

Штифт установочный, съемный, форма В

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	D3	L1	L2	L4	Цена
K0818.10	B	10	7	M3	11	11	3	по запросу
K0818.12	B	12	8	M5	13	12	4	по запросу
K0818.16	B	16	12	M5	18	14	4,5	по запросу
K0818.20	B	20	14	M5	22	15	5	по запросу
K0818.22	B	22	16	M5	22	17	5	по запросу
K0818.25	B	25	18	M5	25	17	5	по запросу

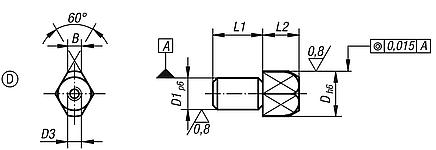

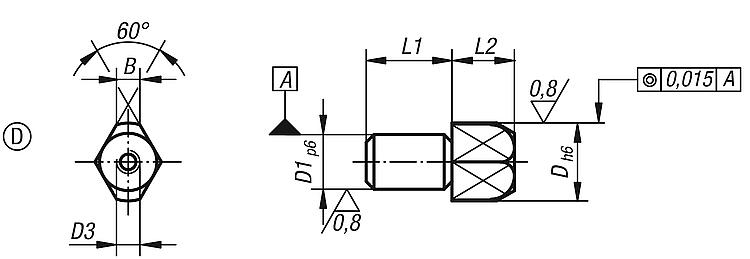

Штифт установочный, съемный, форма D

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	D3	L1	L2	L4	B	Цена
K0818.102	D	10	7	M3	11	11	3	3	по запросу
K0818.122	D	12	8	M5	13	12	4	3,5	по запросу
K0818.162	D	16	12	M5	18	14	4,5	5	по запросу
K0818.202	D	20	14	M5	22	15	5	6	по запросу
K0818.222	D	22	16	M5	22	17	5	7	по запросу
K0818.252	D	25	18	M5	25	17	5	8	по запросу
