Зажимные сочленения

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Детали машин, элементы механизмов
    - Принадлежности для деталей машины, а также для элементов механизмов
      - Зажимные сочленения

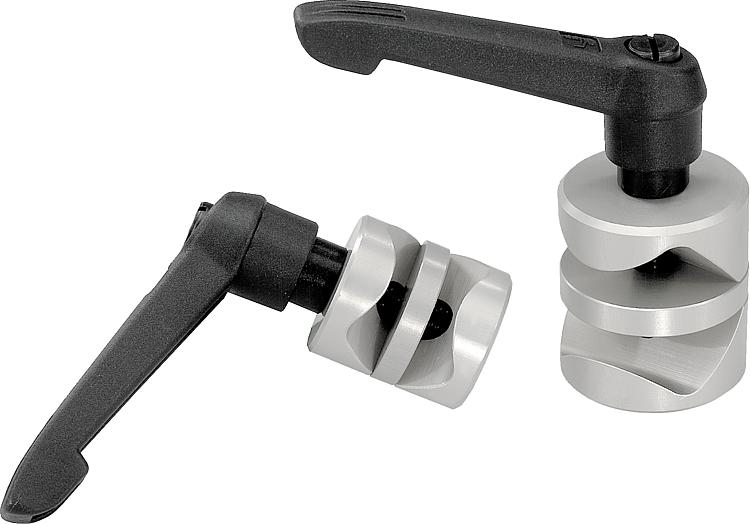

Описание товара/фотография продукта

ОписаниеМатериал:Зажимной рычаг:
рукоятка из термопласта, армированного стекловолокном.
Стальные части:
класс прочности 5.8.
Прочие части:
высокопрочный алюминий.Исполнение: Стальные части, вороненые.

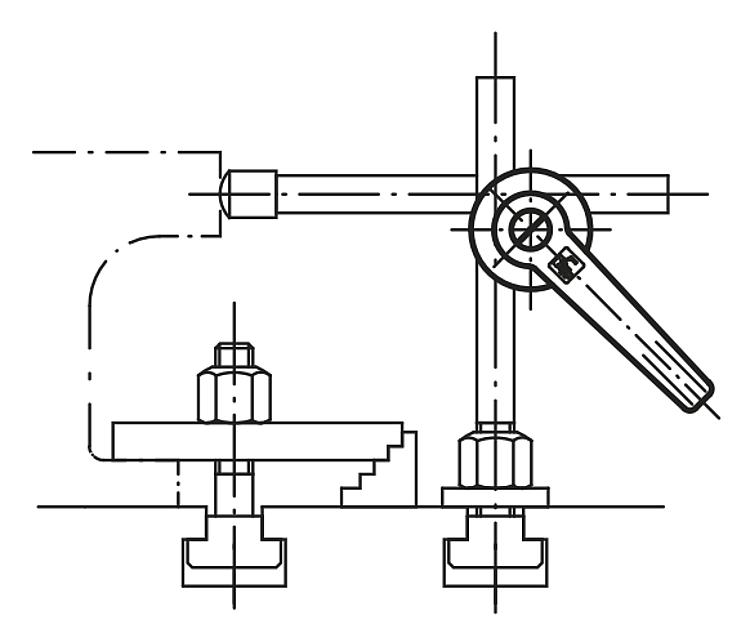

Алюминий, мельхиор анодированный.Указание:Зажимные сочленения применяются для зажима круглых поперечных сечений (бруски, трубки и т.д.) и могут бесступенчато регулироваться. Осознанно простая конструкция с барашком делает возможным быстрый зажим.Указание на чертеже:

1) Рычаги зажимные

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0133 Зажимные сочленения

228 kB

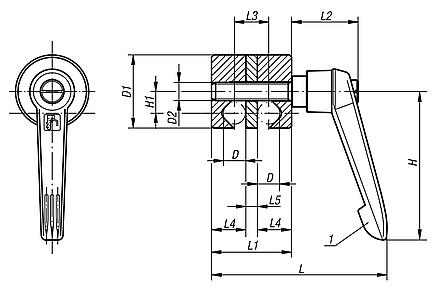

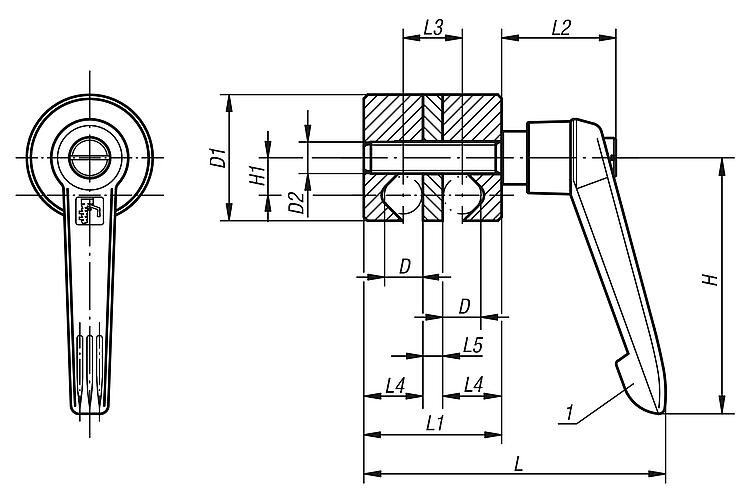

Чертежи

Выбор / фильтр товаров

Номер заказа	D	D1	D2	H	H1	L	L1	L2	L3	L4	L5	Цена
K0133.01	8	28	M8	65	8,5	72	31	29	13	13	5	по запросу
K0133.02	10	32	M8	65	9,5	76	35	29	15	15	5	по запросу
K0133.03	12	36	M8	65	10,5	81	40	29	18	17	6	по запросу
K0133.04	16	45	M10	80	13,5	103	50	37,5	22	22	6	по запросу
K0133.05	20	74	M10	95	22	131	70	42,5	30	30	10	по запросу
