Универсальный соединитель

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Детали машин, элементы механизмов
    - Принадлежности для деталей машины, а также для элементов механизмов
      - Универсальный соединитель

Описание товара/фотография продукта

ОписаниеМатериал:Ручка-барашек:
рукоятка из термопласта, цвет черно-серый.
Резьбовой палец: сталь 5.8.
Основная часть:
высокопрочный алюминий.Исполнение: Стальные части - синяя пассивация.
Алюминий: мельхиор анодированный.Указание:Универсальными соединительными элементами можно удлинять круглые поперечные сечения (стержни, трубки т.д.) коаксиально или параллельно. Параллельным расположением например стержней могут достигается укрепление и жёсткость конструкции. Кроме того система отверстий в основной части даёт возможность получать прямоугольные соединения.Указание на чертеже:

1) Барашек

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0135 Универсальный соединитель

228 kB

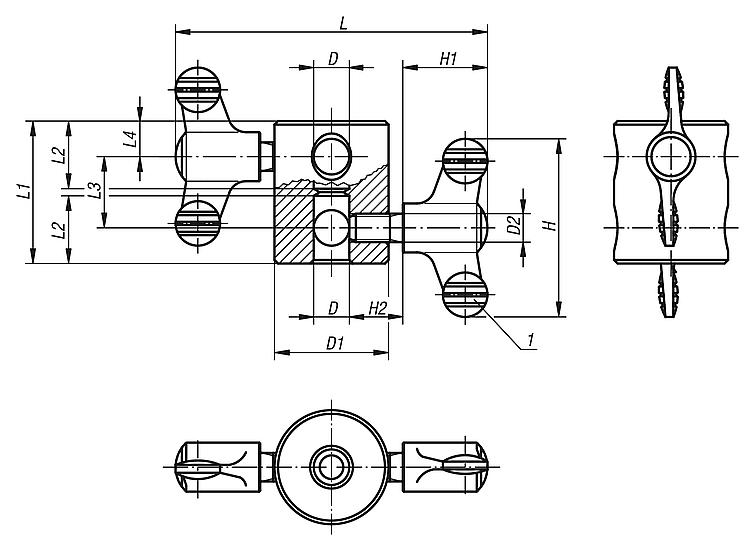

Чертежи

Выбор / фильтр товаров

Номер заказа	D	D1	D2	H	H1	H2	L	L1	L2	L3	L4	Цена
K0135.01	8	28	M8	50	24	15	86	36	17	20	8	по запросу
K0135.02	10	32	M8	50	24	15	88	40	19	20	10	по запросу
K0135.03	12	36	M8	50	24	15	90	44	21	20	12	по запросу
K0135.04	16	45	M10	75	35,6	20	127,2	56	27	24	16	по запросу
